ТАБЛИЦА СООТВЕТСТВИЯ 3-PIN/5-PIN

Примечание!

Настройка последовательной цепи управления по DMX

Если вы используете контроллер с DMX выходом на разъёме XLR с 5-ю

контактами, то вам необходимо будет использовать переходник с 5 контактов на 3.

Расположенная ниже схема поможет вам сделать правильно:

Провод

Земля/экран

Сигнал управления (+)

Сигнал управления (-)

Не использовать

1. Подсоедините разъём с 3

контактами (папа) DMX кабеля

к выходному 3-контактному

разъёму (мама) контроллера.

2. Подключите конец кабеля,

идущего от контроллера, на

котором находится 3-контактный

разъём (мама) к входному

гнезду первого прибора

(3-контактный разъём-папа).

3. Затем, выполните таким

же образом соединение

выхода этого прибора с

входом следующего прибора и т.д.

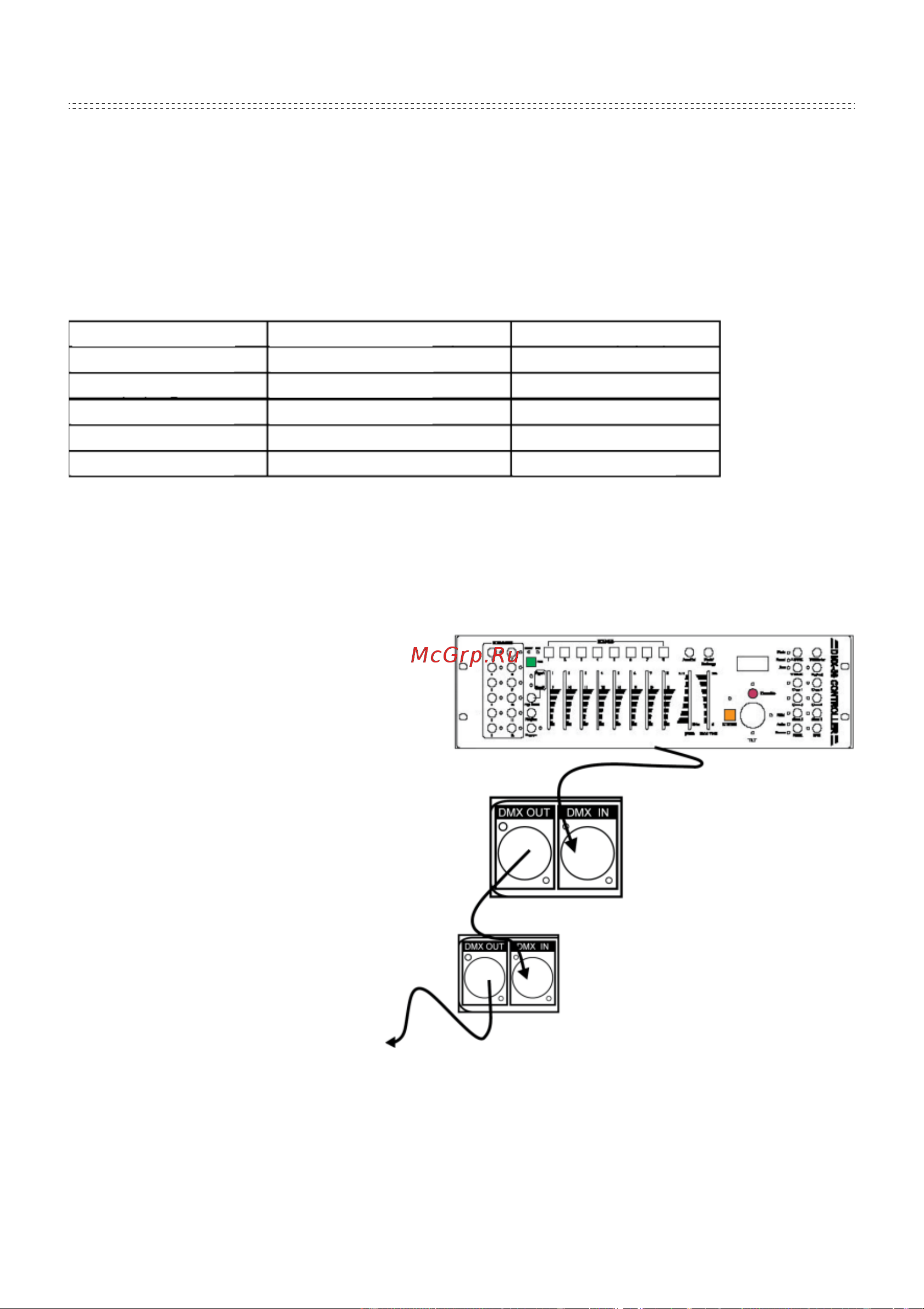

На этом рисунке показан общий

вид панели DMX входа/выхода

светового прибора

3-контактный XLR мама (выход)

Контакт 1

Контакт 2

Контакт 3

5-контактный XLR папа (вход)

Контакт 1

Контакт 2

Контакт 3

Не использовать
