116 Руководство пользователя CVP-509/505/503/501

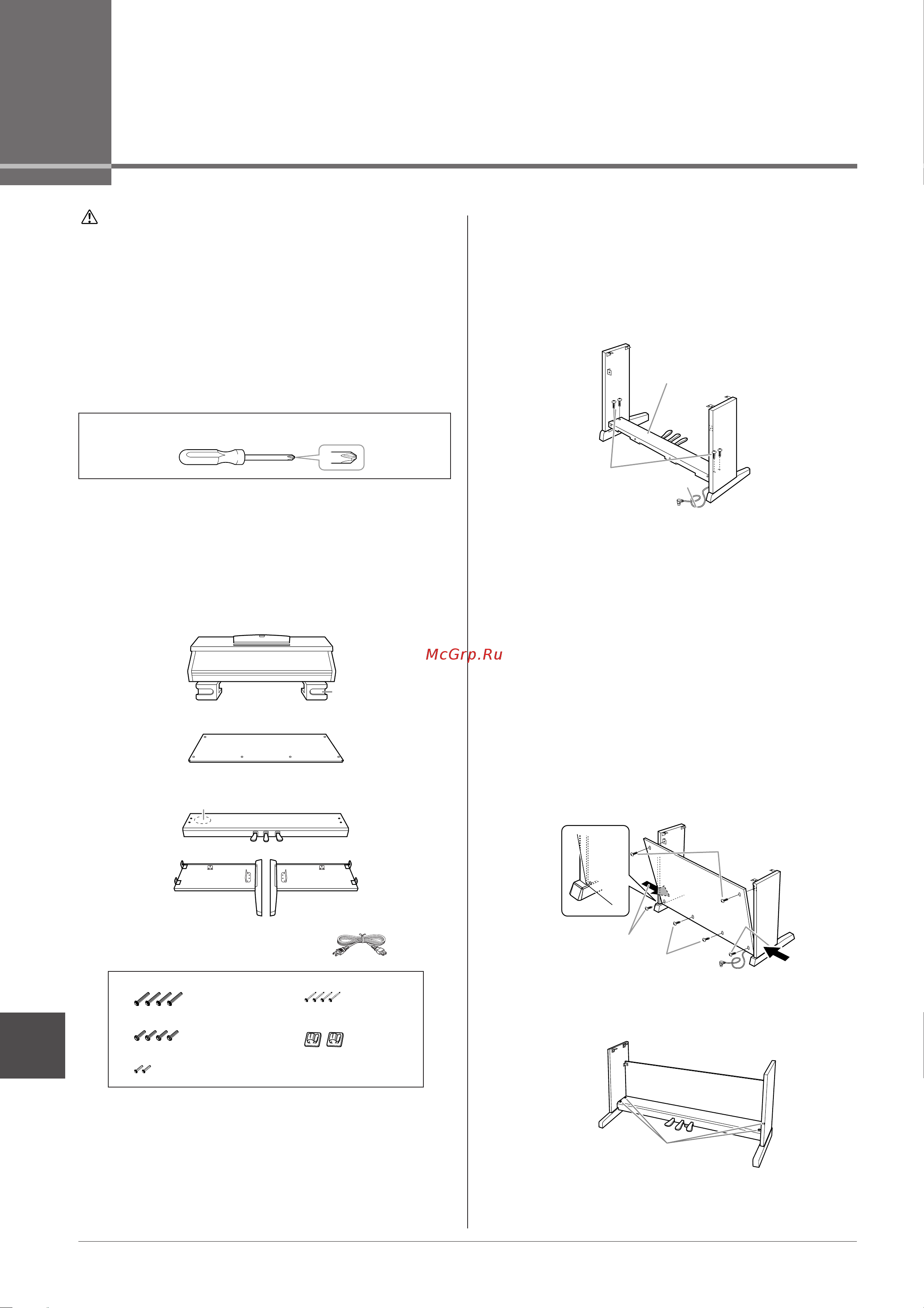

CVP-501: сборка подставки для клавиатуры
3
CVP-501: сборка подставки для
клавиатуры
ВНИМАНИЕ
• Соберите подставку на твердой, ровной и свободной
поверхности пола.
• Будьте внимательны: не перепутайте компоненты и устанавливайте их
в правильном направлении. Выполняйте сборку согласно следующей
инструкции.
• Для сборки требуется не менее двух человек.
• Убедитесь в том, что используются винты указанного размера.
Использование неправильных винтов может привести к повреждению
инструмента.
• По завершении сборки каждого компонента затяните винты.
• Для разборки подставки выполните последовательность операций,
приведенную ниже, в обратном порядке.
1 Откройте пакет, извлеките компонент,
помеченный на рисунке буквой «C»,
пенопластовые прокладки и установите
компонент A на пенопласт.
ыньте все комплектующие из коробки. Убедитесь, что все
указанные на рисунке комплектующие имеются в наличии.
2 Прикрепите (не затягивая) компонент C к D и E.
1 Отвяжите и распрямите упакованный кабель педали.
охраните виниловый шнурок, он понадобится вам на этапе 7.
2 овместите компоненты D и E с краями C.
3 рикрепите D и E к C, закрутив пальцами длинные винты
(6 x 20 мм).
3 Подсоедините компонент В.
 зависимости от модели приобретенного цифрового фортепиано
цвет поверхности одной стороны задней панели может
отличаться от цвета другой стороны.  этом случае установите
заднюю панель так, чтобы сторона, сходная по цвету с левой
и правой боковыми панелями, была обращена к исполнителю.
1 Установите нижнюю часть компонента B на каждую ножку
D и E, затем прикрепите верхнюю часть к D и E.
2 рикрепите верхнюю часть компонента B к D и E, закрутив
пальцами винты (4 х 12 мм).
3 Устанавливая нижнюю часть D и E, прикрепите нижние края
компонента B двумя саморезами (4 х 20 мм).
4 ва других самореза (4 х 20 мм) вставьте в соответствующие
отверстия и закрепите компонент B.
5 атяните винты, установленные в действии 3-2, на верхней
части компонента B.
4 Затяните винты, установленные на этапе 2-3,
на компоненте C.
Подготовьте крестовую (+) отвертку соответствующего размера.
A
B
C
DE
Основной блок
Задняя панель
Боковая панель
(левая)
Боковая панель
(правая)
Компоненты для сборки
Пенопластовые
прокладки
Блок педалей
Кабель педалей, закрепленный внутри
Длинные винты 6 x 20 мм, 4 шт.
Короткие винты 6 x 16 мм, 4 шт.
Тонкие винты 4 x 12 мм, 2 шт.
Саморезы 4 x 20 мм, 4 шт.
Держатели для кабелей, 2 шт.
Кабель питания
L
D
E
C
C
C
2
3
1
25
3
3
1
4
B
D
E
C
C
Затяните винты.
