18
RUS
Подсоедините блок с помощью соединительной трубы:
Направьте расточку соединительной трубы на запорный клапан и
затяните коническую гайку пальцами. Затем затяните коническую
гайку динамометрическим ключом. При удлинении трубопровода
необходимо добавить дополнительное количество хладагента,
чтобы не нарушить работу и производительность кондиционера.
Note: 1. Эта таблица предназначена только для справки.

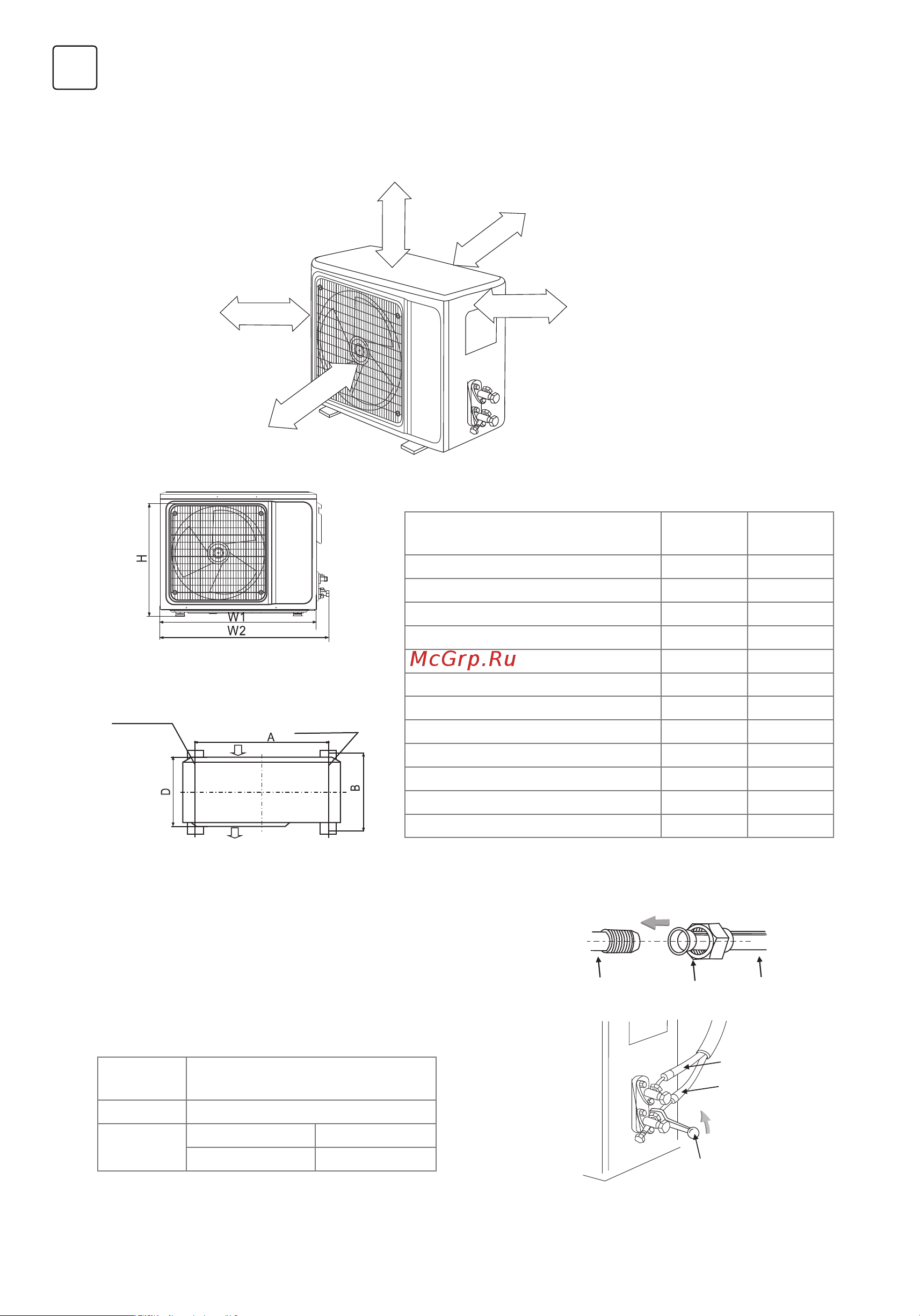

УСТАНОВКА НАРУЖНОГО БЛОКА ГАЗ R410a
Габаритный чертеж установки наружного блока
Установка соединительной трубы
Болт для установки наружного блока
Свободное пространство
Свободное пространство
Свободное пространство
Вход воздуха
Выход
20cm
30cm
30cm
200cm
10cm
Левая
ножка
Правая
ножка
Вход
Выход воздуха
Размер наружного блока
Ш1(Ш2) x В x Г (mm)
A (mm) B (mm)
665(710)x420x280 430 280
600(645)x485x260 400 290
660(710)x500x240 500 260
700(745)x500x255 460 260
730(780)x545x285 540 280
760(810)x545x285 540 280
790(840)x550x290 545 300
790(840)x550x290 545 315
800(850)x590(690)x310 545 325
825(880)x655x310 540 335
900(950)x700x350 630 350
970(1044)x803x395 675 409
Длина
трубок
Дозаправка
5M Не нужна
5-15M
CC12000Btu 20g/m
CC18000Btu 30g/m
Соединит.
труба
Жидкостная
Газовая
Гаечный ключ
ГайкаТруба внутр.
блока
