Lex Ori 600 Руководство по эксплуатации онлайн

Lex Ori 600 Руководство по эксплуатации онлайн
S5
S1
S2
312
S4
Вытяжка Ori
Технические параметры
Производительность 500m³/h
Уровень шума 40 – 50dB
Напряжение номинальное 230V-50Hz
Общая мощность 150 Вт
Освещениe 2x35 Вт (max 35 Вт)
Диаметр выхода для воздуховода 90mmx90mm; переходник Ø100 mm
Дата изготовления указана в верхнем правом углу
Общие правила по безопасности и по монтажу:
Монтаж устройства должен производиться в соответствии с условиями и указаниями,
представленными в настоящей инструкции по эксплуатации.
Производитель не несет ответственность за неполадки, возникшие в результате монтажа,
который проводился не в соответствии с настоящей инструкцией.
Производитель не несет ответственность за продукт в том случае, если конструкция вытяжки
была изменена посторонними лицами.
Если вытяжка используется одновременно с устройствами для сгорания газа или других
топлив, то данное помещение должно иметь дополнительную вентиляцию.
Под кухонной вытяжкой запрещается использование открытого очага огня,
В случае повреждения несъемного провода питания необходимо его заменить на
специальный провод или комплект проводов, закупленный у производителя или же на
специализированном ремонтном заводе.
Нельзя отводить воздух из вытяжки в дымоходный канал, который служит для отвода газов
выбрасываемых устройствами для сжигания газа или других топлив (не относится к вытяжкам
с закрытой системой циркуляции воздуха)
Перед подсоединением вытяжки к источнику питания и проверкой его рабочего состояния
необходимо проверить правильно ли был подключен кабель питания и не был ли он прижат
вытяжкой в процессе монтажа.
Перед очисткой необходимо выдернуть штепсель из гнезда электросети.
Чистка не в соответствии с инструкцией может стать причиной возникновения пожара.
Предназначение и режим работы
Вытяжка предназначена для работы во всасывающем режиме с последующим отводом воздуха в
вентиляцию или для работы в режиме фильтрации с внутренней рециркуляцией (закрытая система
циркуляции).
Монтаж кухонной вытяжки
Минимальное расстояние от поверхности нагревательного устройства, на котором расположена
посуда, до нижнего края кухонной вытяжки составлять не менее 45 см при кухонных электроплитах
и не менее 65 см при газовых и электро-газовых плитах. Если в инструкции нагревательного
устройства предусмотрено более широкое расстояние до кухонной вытяжки, то необходимо

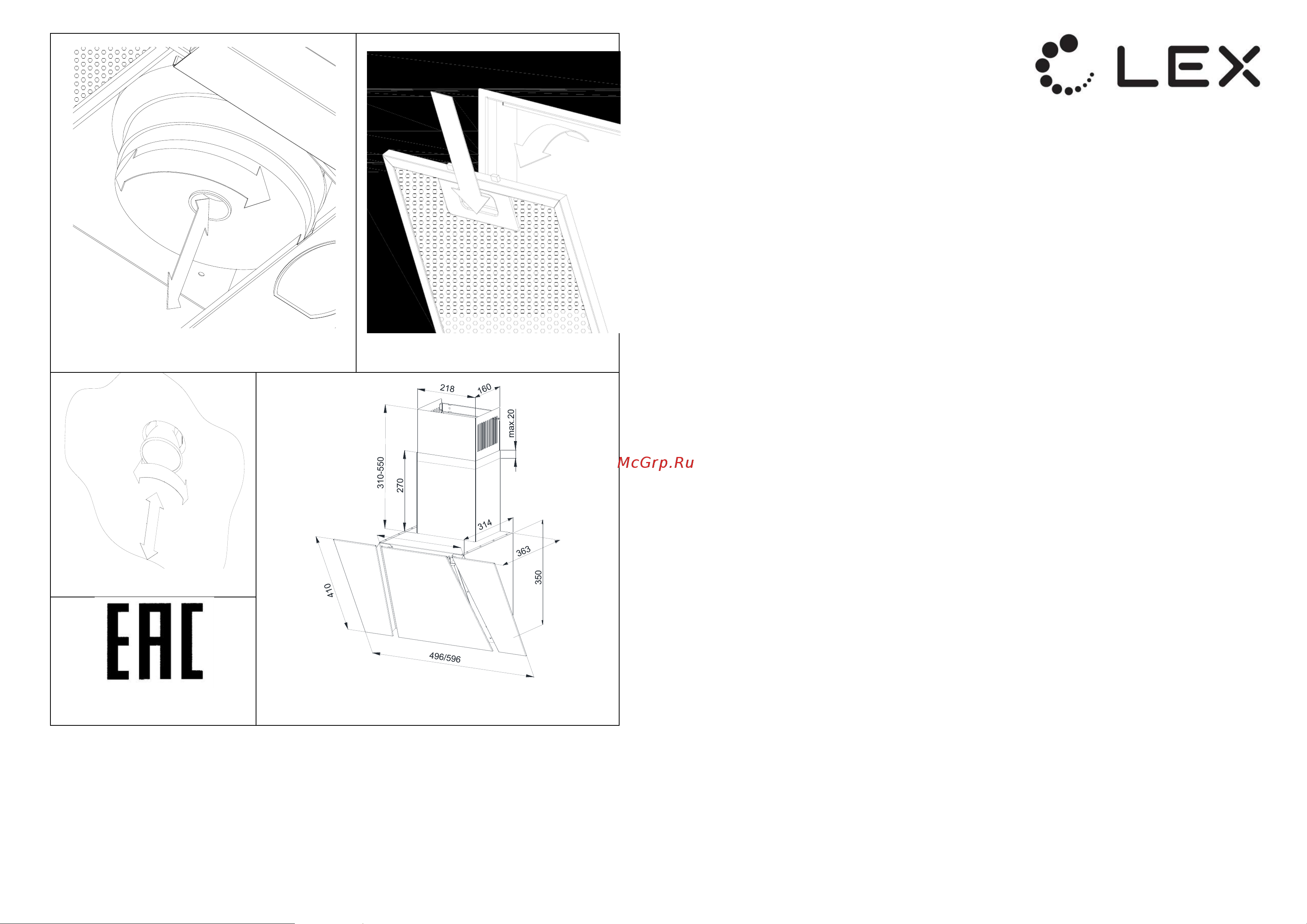

действовать согласно данным указаниям. Монтаж вытяжки и защитной трубы вытяжки представлен
на рисунке S3. При монтаже необходимо действовать согласно общим действующим положениям
по отводу воздуха из помещения. Необходимо учесть то, что использование спиральных
алюминиевых труб сокращает производительность вытяжки и увеличивает шум потока воздуха.
Электрическое подключение
Напряжение в электросети должно соответствовать условиям, указанным на табличке
номинальных величин, расположенной внутри вытяжки. Если вытяжка оснащена штепселем, то
необходимо вставить данный штепсель в штепсельное гнездо, соответствующее действующим
положениям и находящееся в легкодоступном месте. Если же вытяжка не оснащена штепселем, то
ее подключение должно быть поручено квалифицированному работнику.
