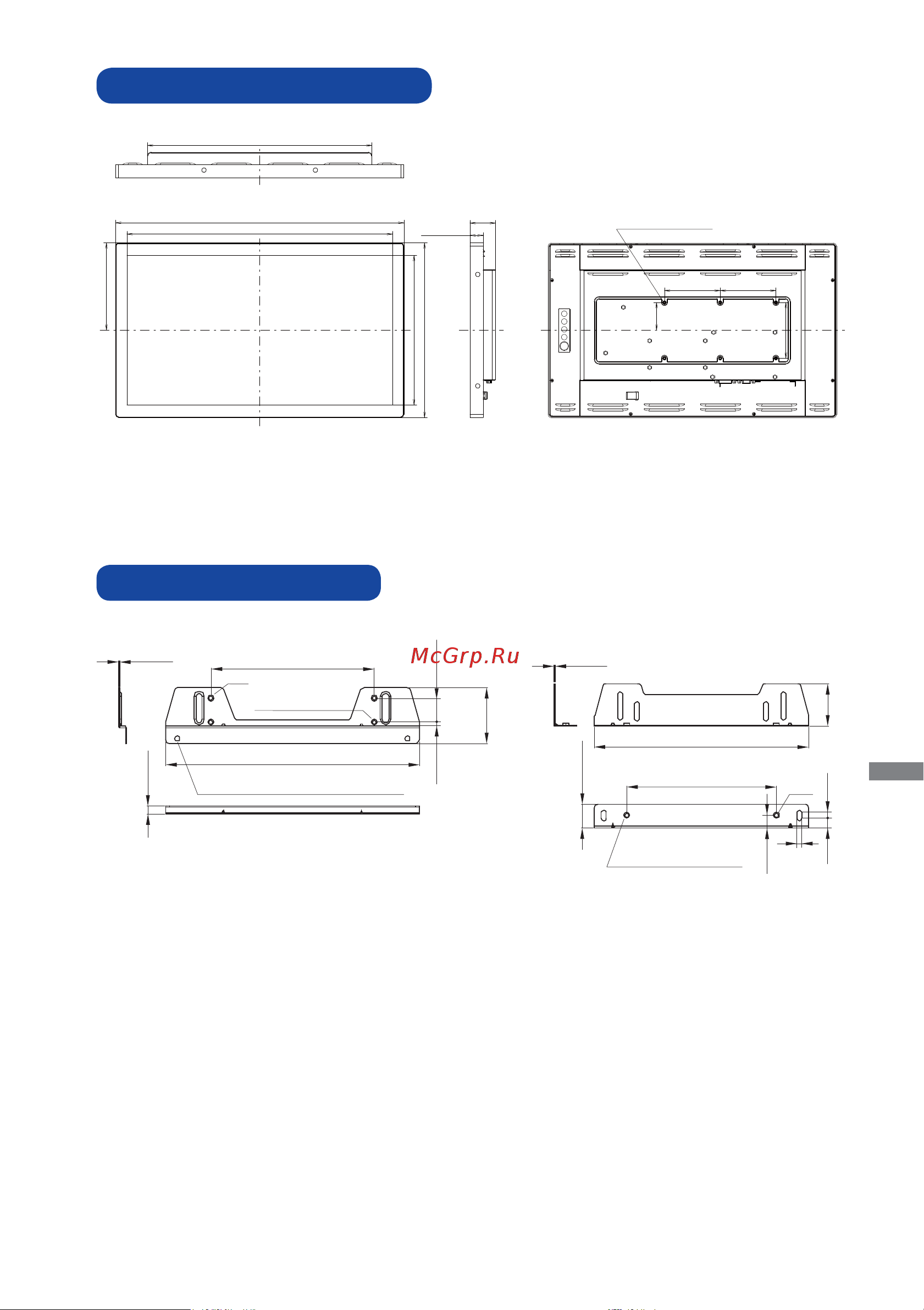

РАЗМЕРЫ : ProLite TF2234MC

476,5mm/18,8”

517,5mm/20,4”

156,5mm/6,2”

268,0mm/10,6”

313,5mm/12,3”

46,0mm/1,8”

23,5mm/0,9”

403,0mm/15,9”

49,5mm/1,9”

100,0mm/3,9” 100,0mm/3,9”

100,0mm/3,9”

6xM4 SCREW HOLE

(VESA MOUNT)

РАЗМЕРЫ : L-ОБРАЗНАЯ

<Образная A>

   

<Образная B>

186,0 mm

20,0mm

1,0 mm

37,4mm

1,0 mm

220,0 mm

4,1mm

51,6mm

5,0mm

8,0mm

4,3 mm

10,5mm

130,0 mm

21,0mm

3,7mm

142,0 mm

Отверстия для

крепежных винтов

для монтажа корпуса

Отверстия для крепежных винтов

для монтажа дисплея

Отверстия для

крепежных винтов

для монтажа скобы
