Fulgor Milano CHDD 12010 RC X [25/32] Conetor motor remoto

LIGAÇÃO ELÉCTRICA

Instruções de segurança:

 Antes de qualquer intervenção tirar o cabo de alimentação (230 Volt)

 Antes de ligar o cabo de alimentação (230 Volt), controlar se todos os dispositivos estão ligados

 As ligações eléctricas devem ser efectuadas por profissionais

Atenção: Efectuar todas as ligações à caixa dos cabos antes de ligar a alimentação 230V.

A inobservância deste procedimento pode causar graves danos à eletrónica.

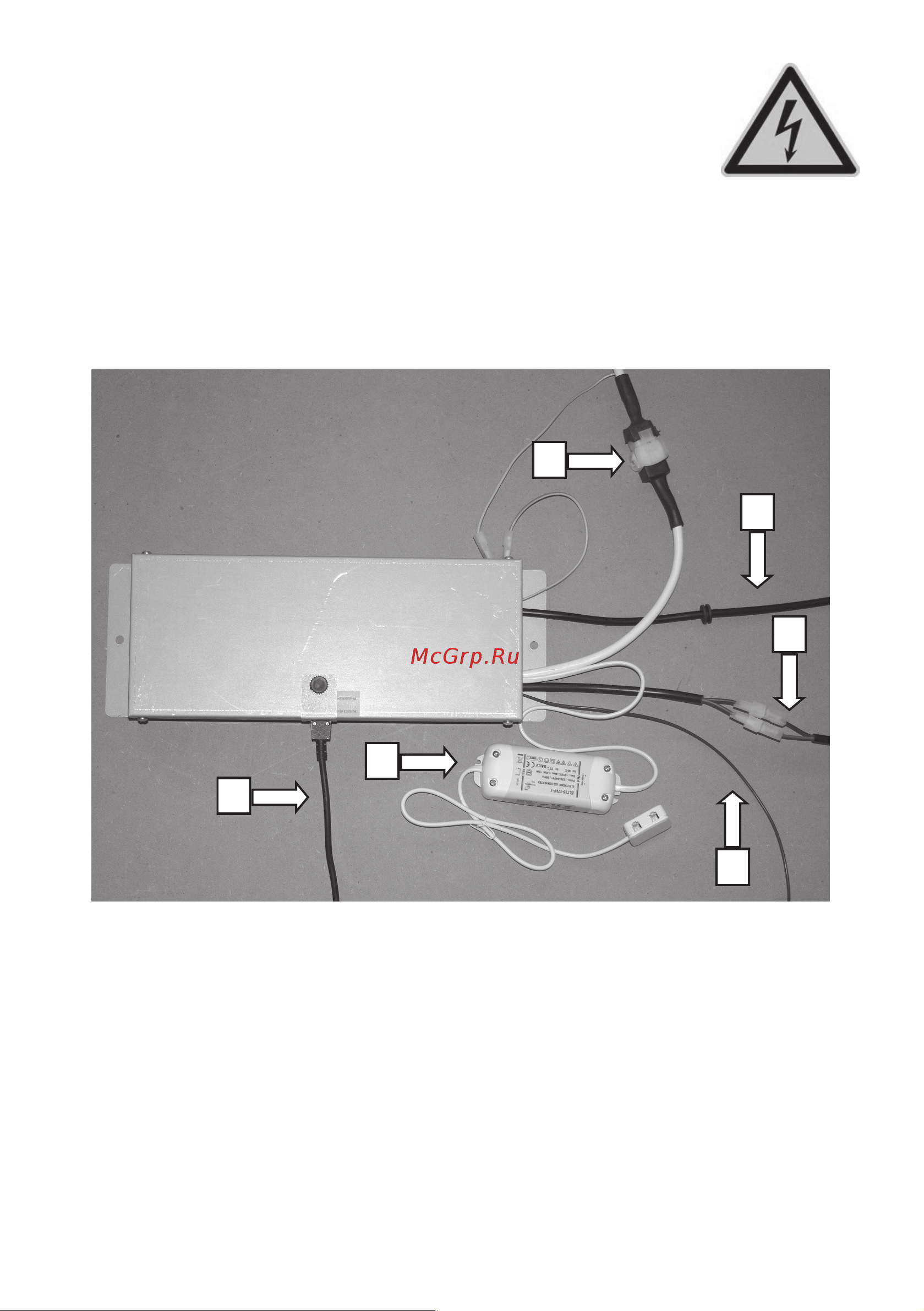

Para as ligações entre o exaustor e a caixa dos cabos, fazer referencia ao seguinte esquema:

1) Conetor motor remoto

2) Cabo de alimentação 230V

3) Cabo com faston para microswich exaustor

4) Cabo antena telecomando (deve ser livre)

5) Cabo atuador exaustor

6) Luzes cable

Depois de ter ligado o conetor atuador (5), fechar a abertura da caixa com a tampa fornecida.
