Использование периферийных устройств

Подсоединение компьютерного монитора

Компьютерный монитор (дисплей) можно подсоединить как непосредственно к компьютеру, так и к

дополнительной установочной станции.

Для подсоединения компьютерного монитора:

Когда компьютер подключен к установочной станции, порт монитора (VGA) на компьютере не доступен.

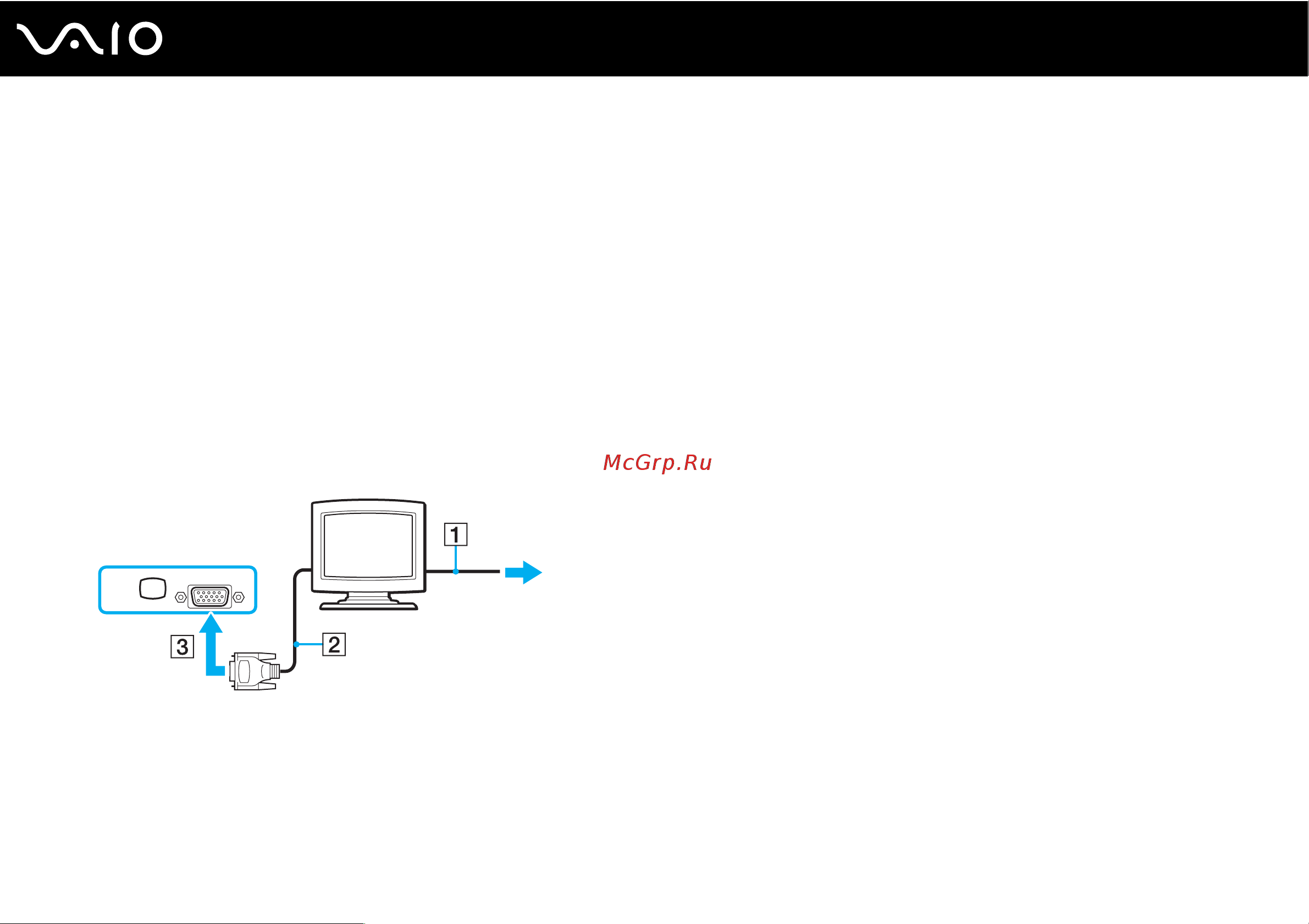

1 При необходимости подсоедините один конец шнура питания монитора (1) к монитору, а другой – к розетке электросети.

2 При подключении монитора VGA подсоедините кабель монитора (2) (в комплект поставки не входит) к разъему

монитора VGA (3) a на компьютере или установочной станции.

3 При подключении монитора TFT/DVI подсоедините кабель монитора (в комплект поставки не входит) к разъему

DVI-D установочной станции.

✍

DVI-D (Цифровой видеоинтерфейс – цифровой). Это вид разъема DVI, который поддерживает только цифровые видеосигналы (аналоговые видеосигналы

не поддерживаются). Это 24-контактный разъем.

Разъем DVI-I (Цифровой видеоинтерфейс - интегрированный) поддерживает цифровые и аналоговые видеосигналы. Это 29-контактный разъем.

Использование монитора TFT/DVI возможно только при подсоединении к установочной станции модели с видеоконтроллером NVIDIA.
