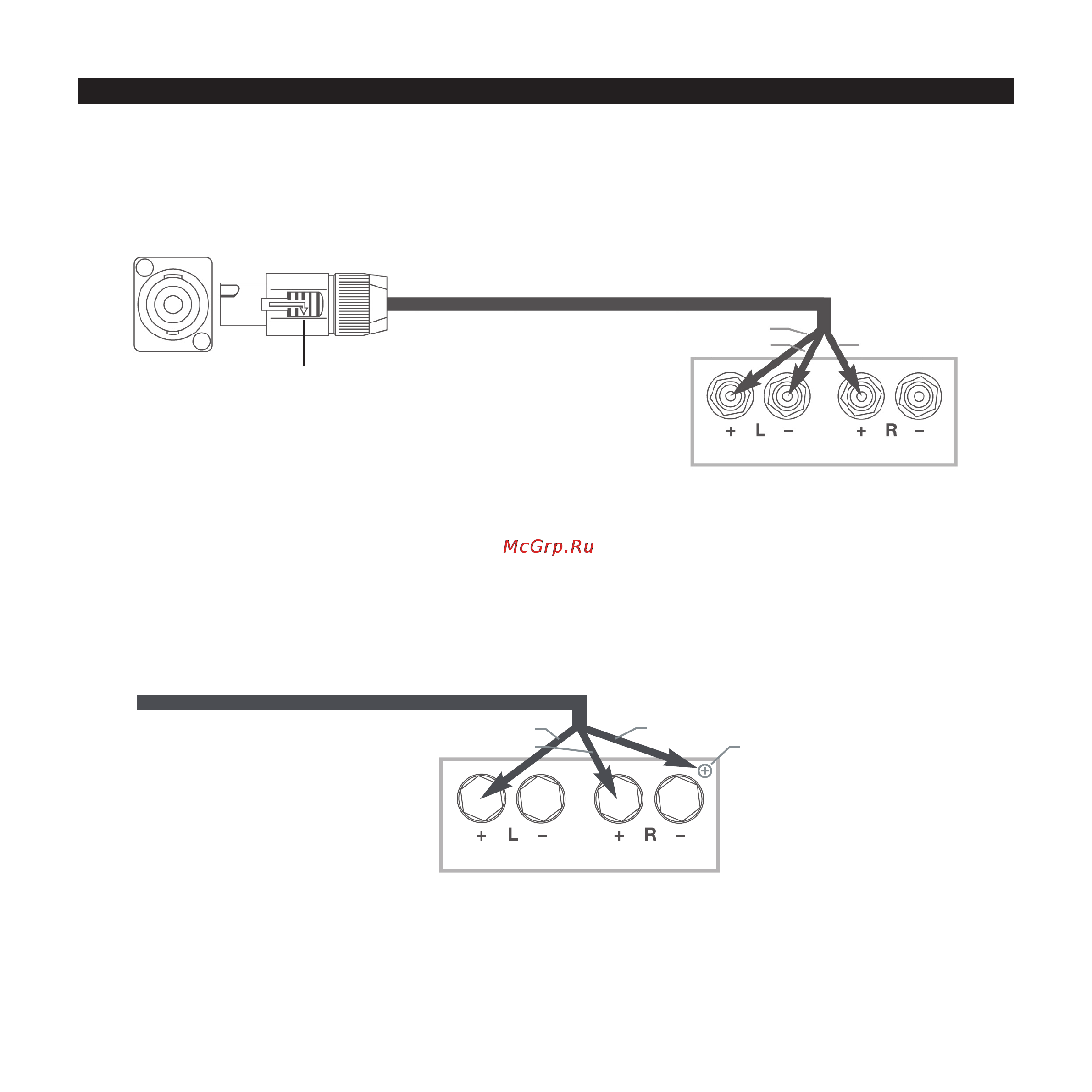

Вход высокого уровня. Выполните соединение, как показано ниже. Подключите красный кабель к красной клемме

усилителя для правой АС, желтый кабель – к красной клемме усилителя для левой АС, и чёрный кабель – к черной

клемме усилителя для левой или правой АС, но не к обеим сразу. Вставьте штекер Neutrik Speakon в гнездо Neutrik

Speakon высокого уровня.

Подключение к дифференциальным усилителям с симметричным выходом через высокоуровневый симметрич-

ный вход. Используйте стандартную схему подключения, за иодним исключением: чёрный провод следует подклю-

чить заземлению усилителя (используйте, например, один из крепежных винтов шасси на задней панели усилителя).

Если у вас появятся вопросы в связи с процедурой подключения, пожалуйста, обратитесь к официальному дилеру REL.

Примечание: конструкция сабвуферов REL серии Т позволяет подключать их к цифровым усилителям класса D.

При подключении к усилителю класса D следуйте приведённой выше схеме для подключения к дифференциальным

усилителям.

Выходы усилителя для основных АС

Отпустите

рычаг

Вход

высокого

уровня

Соединительный кабель высокого уровня Neutrik Speakon

(входит в комплект поставки)

КрасныйЧёрный

Жёлтый

Выходы усилителя для основных АС

Соединительный кабель высокого уровня Neutrik Speakon

(входит в комплект поставки)

Чёрный

Красный

Жёлтый

Винт

шасси
