EUROCOM CL200/CL200T/CL200S/CL100/CL100T/CL100S Краткое руководство по эксплуатации

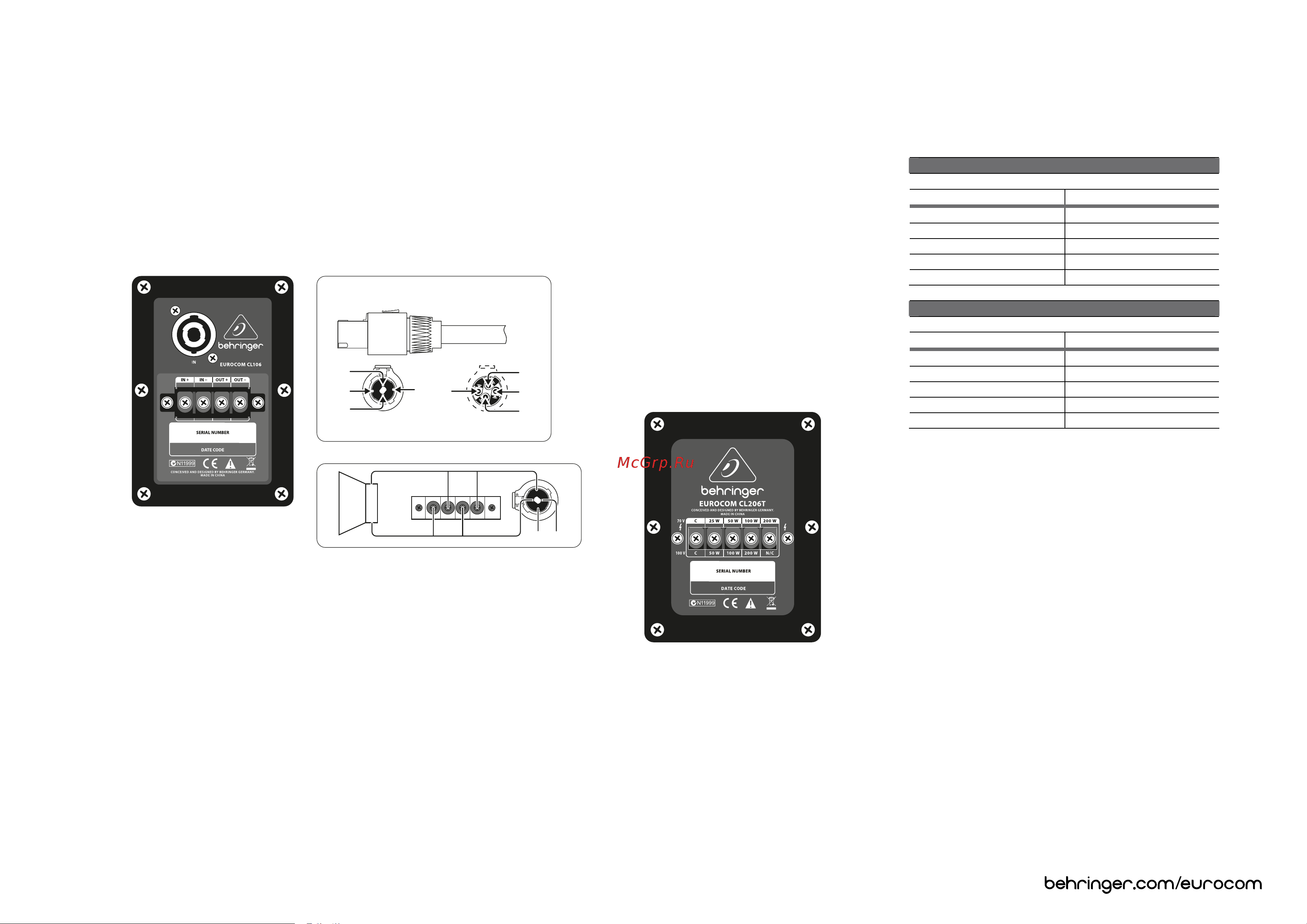

Подключение акустических систем EUROCOM серии CL200/CL200T/CL200S/CL100/CL100T/CL100S
Шаг 1: Подключение
Разъемы
Модели с низким входным сопротивлением
Клеммы "IN+" и "IN-" подключены параллельно
клеммам "OUT+" и "OUT-" и клеммам "1+" и "1-"
профессионального разъема с поворотной
защелкой. Модели акустических систем большого
размера имеют два профессиональных разъема,
подключенных параллельно.
Модели с высоким входным сопротивлением
Одни и те же клеммы на клеммной колодке
используются для подключения сигнала с
напряжением до 70В или до 100В. При
использовании усилителя с выходным
напряжением до 100В, мощность акустической
системы удваивается, в сравнении с
подключением к усилителю с выходным
напряжением 70В.
Модели акустических систем с высоким входным
сопротивлением имеют встроенный
трансформатор с 4 выводами. Подключение
сигнала к различным выводам входного
трансформатора позволяет сбалансировать
относительный уровень громкости звука при
использовании множества акустических систем.
Модели АС мощностью 100 Вт для напряжения сигнала 70/100 В
CL106T/CL108T
70 В 100 В
100 Вт N/C (Не используется)
50 Вт 100 Вт
25 Вт 50 Вт
12,5 Вт 25 Вт
С (Общий) С (Общий)
Модели АС мощностью 200 Вт для напряжения сигнала 70/100 В
CL206T/CL208T
70 В 100 В
200 Вт N/C (Не используется)
100 Вт 200 Вт
50 Вт 100 Вт
25 Вт 50 Вт
С (Общий) С (Общий)
3
`
1-
2-
2+
1+
1-
2-
2+
1+
Вид спереди Вид сзади
Профессиональный разъем для подключения АС
IN+ OUT+
IN-
-
+
OUT-
-2 +2
-1
