из розетки.

7. Если в помещении, кроме вытяжного устройства, работают другие установки, не

питаемые электричеством (напр. печи на жидкое горючее, проточные нагреватели,

гидротермы), следует создать условия для соответствующей вентиляции (протока

воздуха). Возможна безопасная эксплуатация, если при одновременной работе

вытяжного устройства и сжигающих установок, зависящих от воздуха в помещении,

на место установки этих устройств, имеется вакуумметрическое давление не

превышающее 0,004 милибарa (это условие не требуется, если вытяжное устройство

работает в режиме поглотителя запахов).

8. При подключении к электросети 230 V, требуется исправная штепсельная розетка.

V. MOНТАЖ

Для установки устройства, следует выполнить следующие операции:

1. Обозначить на стене расстояние между отверстиями для крепления, прикладывая

вытяжку к стене.

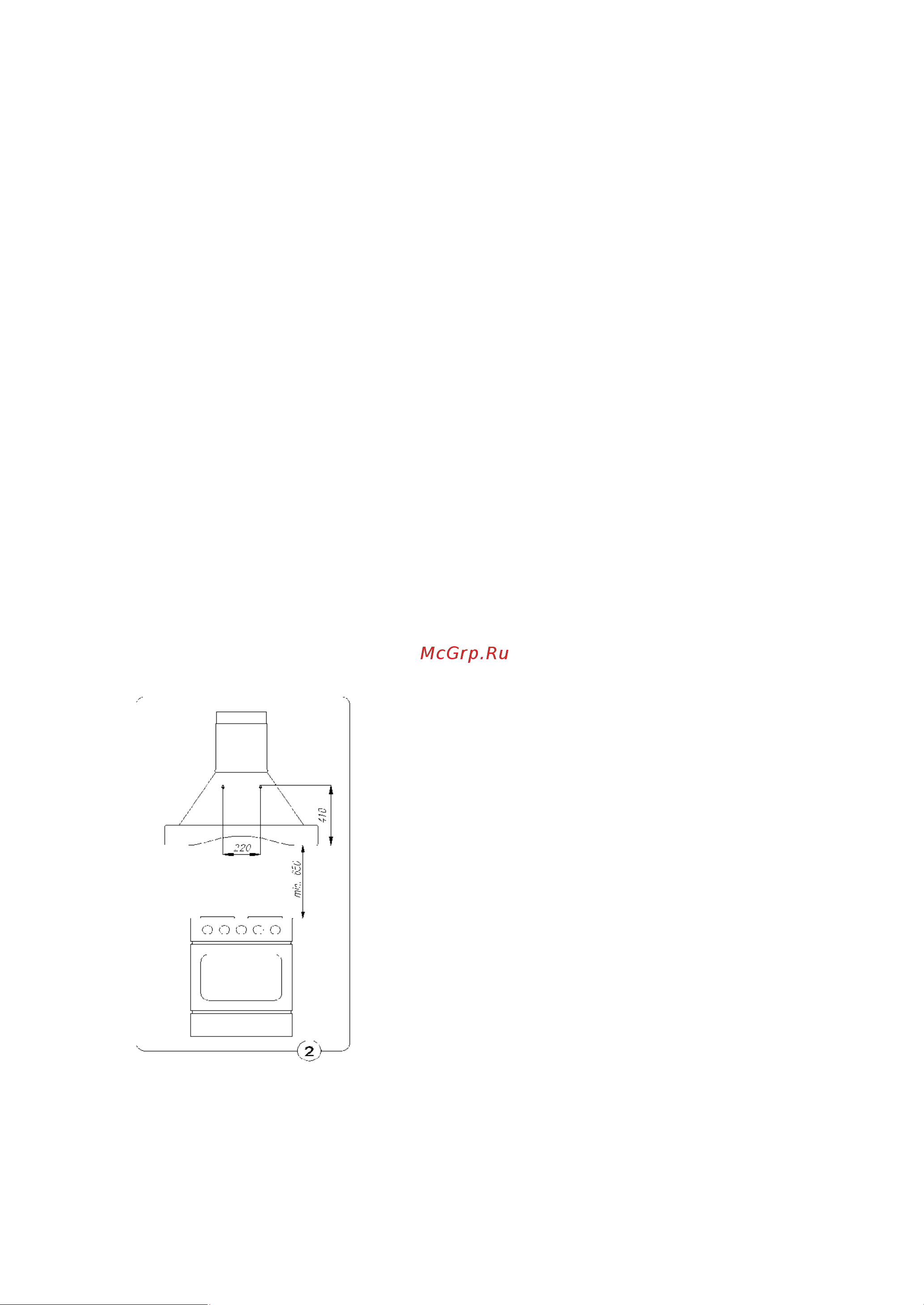

2. Нанести на стену разметки, учитывая минимальное расстояние вытяжки от

рабочей поверхности плиты (Рис.2)

3. Высверлить в стене отверстия диаметр которых должен соответствовать диаметру

монтажных дюбелей, которые необходимо поместить в этих отверстиях (Рис.3

поз. F и G).

4. Подвесить корпус вытяжки (Рис 1 поз. А)

5. Подключить вытяжку к вентиляционному каналу.

6. Подключить вытяжку к электричеству.

7. На соответствующей высоте установить верхнюю подвеску панели (Рис 1 поз. D)

8. Установить телескопические короба воздуховода (Рис 4)
