ПРИЛОЖЕНИЕ А - СВЕДЕНИЯ О СОДЕРЖАНИИ ДРАГОЦЕННЫХ МЕТАЛЛОВ (СЕРЕБРА)
ДОДАТОК А - ВIДОМОСТI ПРО НАЯВНIСТЬ ДОРОГОЦIННИХ МЕТАЛIВ (СРIБЛА)
А ҚОСЫМШАСЫ – БАҒАЛЫ МЕТАЛЛ (КҮМІС) ҚҰРАМЫ ТУРАЛЫ МƏЛІМЕТТЕР
Наименование сборочной единицы/
Назва складальної одиницi /
Жинақтық бөлшектің атауы/
Кол-во, шт./
Кiлькiсть,шт./
Саны, дана/
Масса серебра в одной
сборочной единице, г /
Маса срiбла в однiй
складальнiй одиницi,г/
Бір жинақтың бөлшектегі
күмістің салмағы, г/
Масса серебра в из-
делии, г/ Маса срiбла у
виробi, г/
Бұйымдағы күмістің
салмағы, г/
Компрессор/ Компресор/ Компрессор 1 0,43040 0,43040
Реле 1 0,06334 0,06334
Датчик-реле температуры/
Датчик-реле температури/
Температураның қадаға-релесі/
1 0,1 0,1
Агрегат холодильный: пайка стыков/
Агрегат холодильний: паяння стикiв/
Тоңазытқыш агрегат: қиылыстарының
дəнекері/
холодильник-морозильник/ тоңазытқыш–мұздатқыштар -1,05706
морозильник/ мұздатқыштар - 0,94486
ИТОГО:/ ВСЬОГО:/ БАРЛЫҒЫ:/ холодильник-морозильник/ тоңазытқыш–мұздатқыштар - 1,65080
морозильник/ мұздатқыштар - 1,53860
UKRRUS KAZ
ПРИЛОЖЕНИЕ Б - РИСУНКИ/ ДОДАТОК Б - РИСУНКИ/ Б ҚОСЫМШАСЫ – СУРЕТТЕР
a) холодильник-морозильник/ холодильник-морозильник/
тоңазытқыш–мұздатқыштар
b) морозильник/ морозильник/ мұздатқыштар
1
- органы управления и индикации/ органи управління та індикації/ басқару жəне индика-
ция органдары;
2
- плафон освещения ХК/ плафон освітлення ХК/ ТК жарықтандыру плафоны;
21
- полка испарителя/ полиця випарювача/ буландырғыш текшесі;
- другие позиции - см. таблицу 2/ інші позиції - див. таблицю 2/ Басқа нұсқалар – 2-кестені
қараңыз.

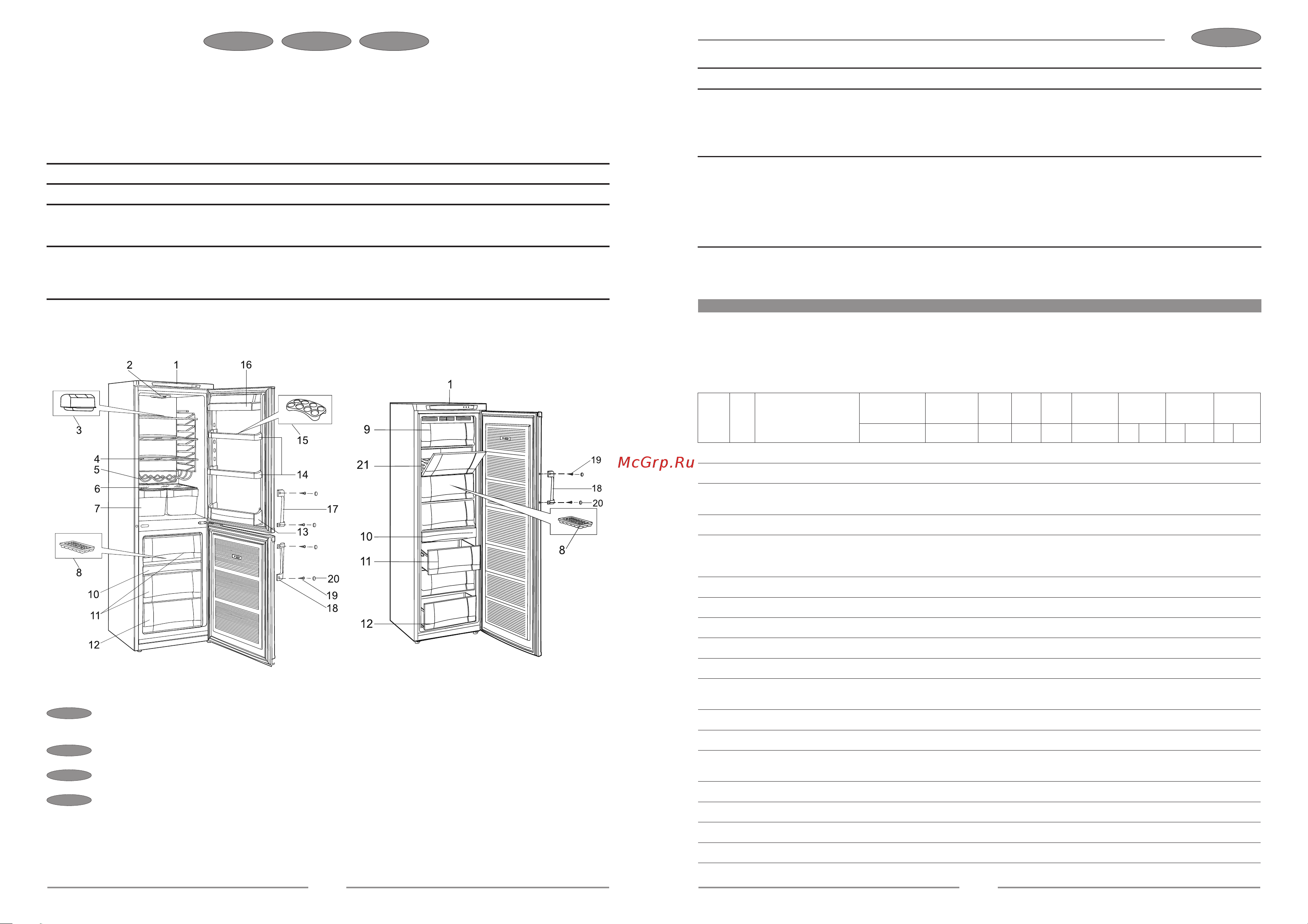

Рисунок Б.1 - Устройство холодильного прибора и расположение комплектующих изделий
Рисунок Б.1 - Будова холодильного приладу та розташування комплектуючих виробів
Б.1-сурет - Тоңазытқыштың құрылысы жəне кешендеуші бөлшектердің орналасуы
5
3.1 Перед дальнейшим чтением руководства посмотрите рисунки, расположенные после тек-
стовой части (приложение Б).
3.2 В комплект поставки входят упакованный холодильный прибор с набором комплектующих
изделий в соответствии с таблицей 2 (S, А,1 - исполнения по п.1.1) и рисунками Б.1, Б.2, руковод-
ство по эксплуатации, сервисная книжка.
3 КОМПЛЕКТ ПОСТАВКИ
ТАБЛИЦА 2 - КОМПЛЕКТУЮЩИЕ ИЗДЕЛИЯ
Рис.
Поз.
Комплектующие
изделия
DRF 110NF
DRF 119NF
DRF 110
DRF 119
DRF
112
DF
156
DF
159
DF
159NF
DF 161 DF 165 DF 168
S S S А;1 S S S А;1 S А;1 S А;1
Б.1 3 Сосуд для масла 1 1 1 - - - - - - - - -
Б.1 4 Полка 3 3 3 - - - - - - - - -
Б.1 5
Полка для
бутылок
1 1 1 - - - - - - - - -
Б.1 6 Полка 1 1 1 - - - - - - - - -
Б.1 7
Сосуд для
овощей и
фруктов
2 2 2 - - - - - - - - -
Б.1 8 Форма для льда 1 1 1 1 1 1 1 1 1 1 1 1
Б.1 9 Шторка - - - 1 - - 1 2 1 3 1 4
Б.1 10 Сосуд для ягод - 1 - - 1 - - - - - 1 1
Б.1 11 Корзина большая 2 2 1 1 2 2 2 1 4 2 5 2
Б.1 12 Корзина малая 1 1 1 1 1 1 1 1 1 1 1 1
Б.1 13
Барьер-полка
большая
1 1 1 - - - - - - - - -
Б.1 14 Барьер-полка 2 2 2 - - - - - - - - -
Б.1 15 Вкладыш 1 1 1 - - - - - - - - -
Б.1 16
Барьер-полка с
крышкой
1 1 1 - - - - - - - - -
Б.1 17 Ручка ХК 1 1 1 - - - - - - - - -
Б.1 18 Ручка МК 1 1 1 - 1 1 1 - 1 - 1 1
Б.1 19 Шуруп 4 4 4 - 2 2 2 - 2 - 2 2
Б.1 20 Заглушка 4 4 4 - 2 2 2 - 2 - 2 2
