Viewsonic EP3203r [30/93] Подключение источника компонентного видеосигнала

Подключение источника компонентного

видеосигнала

Проверьте, есть ли в вашем видеоустройстве незадействованные выходные разъемы

компонентного видеосигнала:

• Если есть, то перейдите к следующему шагу процедуры.

• Если нет, то для подключения к проектору придется использовать другой способ.

1. Подключите три штекера RCA ("тюльпаны") на одном конце переходного кабеля

"VGA (D-Sub)/Компонентное видео" к выходным разъемам Компонентного

видео на видеоустройстве. Подключайте

штекеры RCA к гнездам того же цвета:

зеленый к зеленому, синий к синему, красный к красному.

2. Подключите разъем D-Sub на другом конце переходного кабеля "VGA (D-Sub)/

Компонентное видео" к разъему COMPUTER IN 1 или COMPUTER IN 2

проектора.

Этот проектор способен воспроизводить только микшированный монозвук, даже если к

нему подключен стереофонический звуковой сигнал. Подробности см. в разделе

"Подключение звукового сигнала" на стр. 21.

Если после включения проектора и правильного выбора источника видеосигнала

изображение отсутствует, то убедитесь, что видеоустройство включено и нормально

работает. Также проверьте правильность подключения сигнальных кабелей.

Подключение источника видеосигнала S-Video

Проверьте, есть ли в вашем видеоустройстве свободный выходной разъем S-Video:

• Если есть, то перейдите к следующему шагу процедуры.

• Если нет, то для подключения к проектору придется использовать другой способ.

1. Один конец кабеля S-Video подключите к выходному разъему S-Video

видеоустройства.

2. Другой конец кабеля S-Video подключите к разъему S-VIDEO проектора.

Этот проектор способен воспроизводить только микшированный монозвук, даже если к

нему подключен стереофонический звуковой сигнал. Подробности см. в разделе

"Подключение звукового сигнала" на стр. 21.

Если после включения проектора и правильного выбора источника видеосигнала

изображение отсутствует, то убедитесь, что видеоустройство включено и нормально

работает. Также проверьте правильность подключения сигнальных кабелей.

Если

вы уже подключили к проектору компонентный видеосигнал от этого устройства,

имеющего выход S-Video, то подключать его выход S-Video к проектору не нужно, так как

качество изображения в этом случае ухудшится. Подробности см. в разделе

"Подключение источников видеосигнала" на стр. 20.

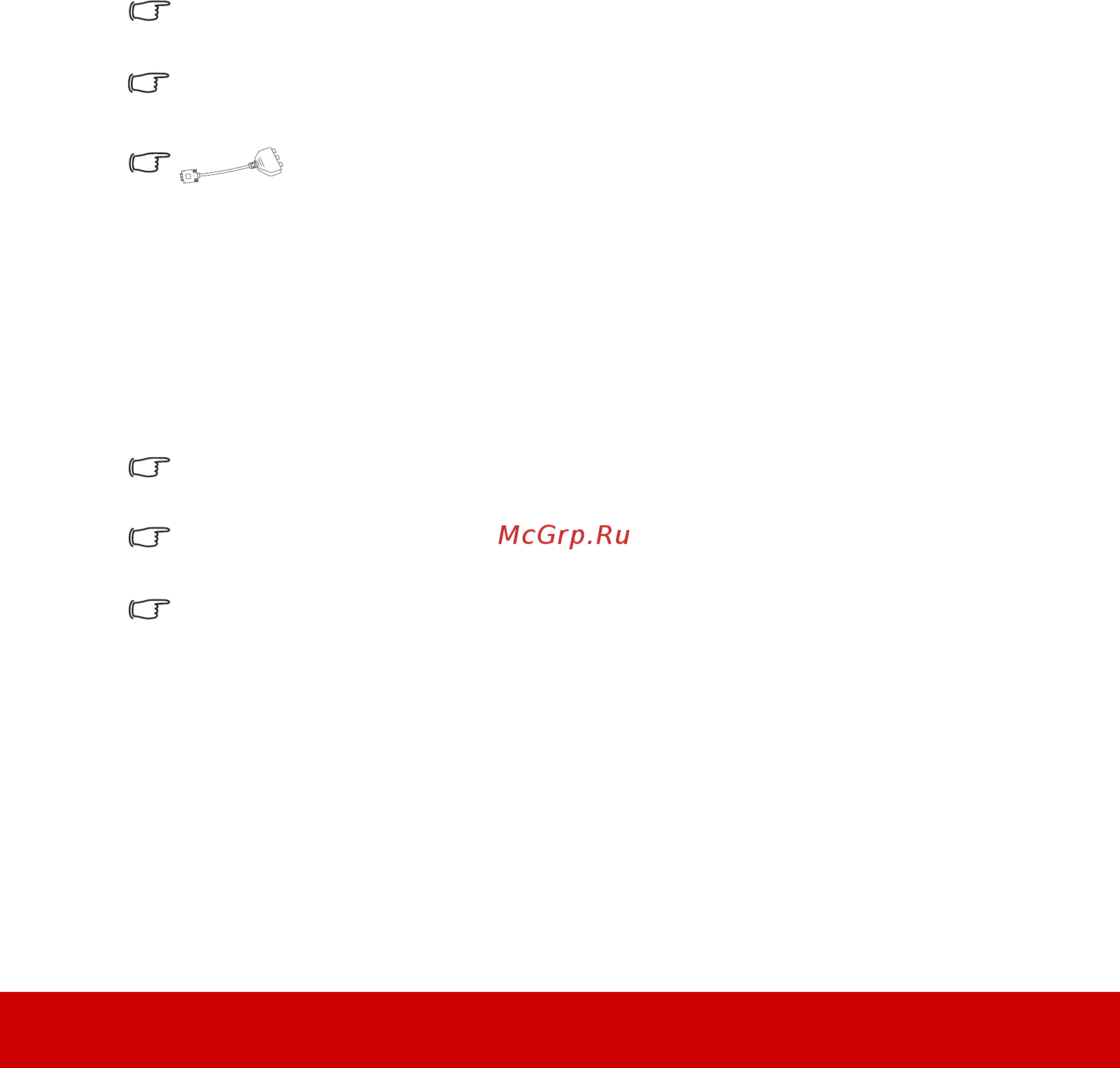

Переходник VGA-компонентный

(ViewSonic, каталожный номер: CB-00008906)
