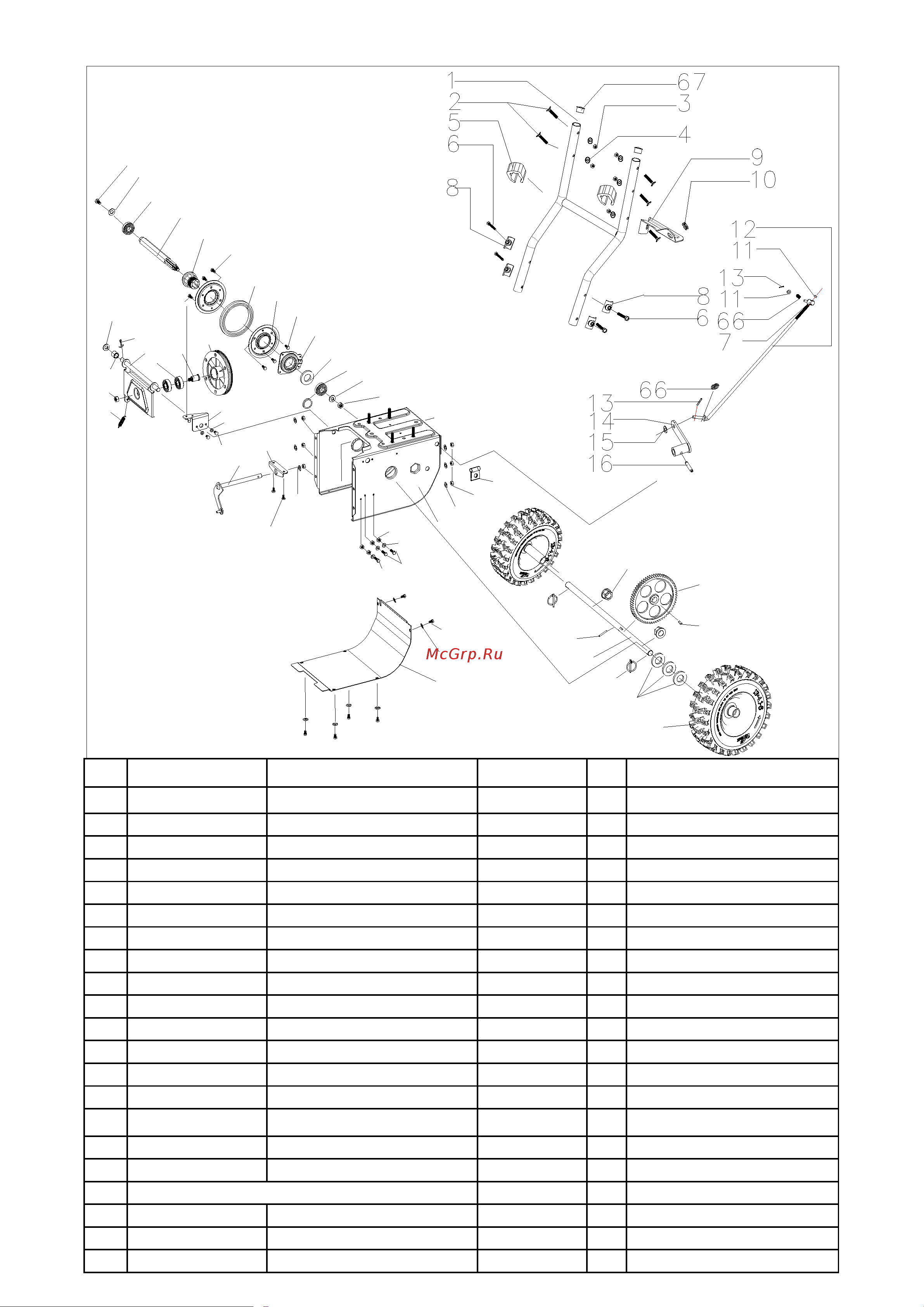

Champion ST861BS - деталировка [4/9] 202122 23

编号代号名称材料数量备注

1 8061-05E-100 下扶手钢管Ø28*2 1

8061-05E-05 下扶手杆钢管Ø28*2 1

8061-05E-06

下扶手横杆

钢管

Ø28*2 1

2 NS-L8*45 叶片螺栓 M8*40 5

3 HFN-8 法兰面螺母 M8 5

4 BG-8 叶片垫片 φ8 5

5 SSG5580A.23-01 28线夹 HD-PE 2 借用SSG5580A

6 HFB-8*45 外六角法兰面螺栓 M8*45 4

7 GPP6562C-01-07 调速手把上连接件 Q235 1

8 SJ-028 SJ扶手杆垫片 A3 4

8061-05E-07

摇杆座

A3 1

SJ-239

斜齿支架摇杆垫圈尼龙

66 1

11 HN-8 外六角螺母 M8 1

12 8061-05E-01 8061挂档连接杆 Q235 1

13 CP-3.2*29 开口销 3.2X29 2

14 GPP6562C-01-12 GPP拨叉臂 1 借用GPP6562C-01

15 FB-8*16*1.2 垫片 φ8X16X1.2 7

16 FRP-6*30 卷制弹性销 Φ4x15 1 φ6*30

17 FB-8*22*2 垫片 φ8X22*2 1

18 HS-8*16 外六角螺丝 1 M8×16 GB5781-86

19 FB-8*28*2 平垫 3 φ8.5*φ28*2

ST861BS
