ВЫТЯЖКИ КУХОННЫЕ

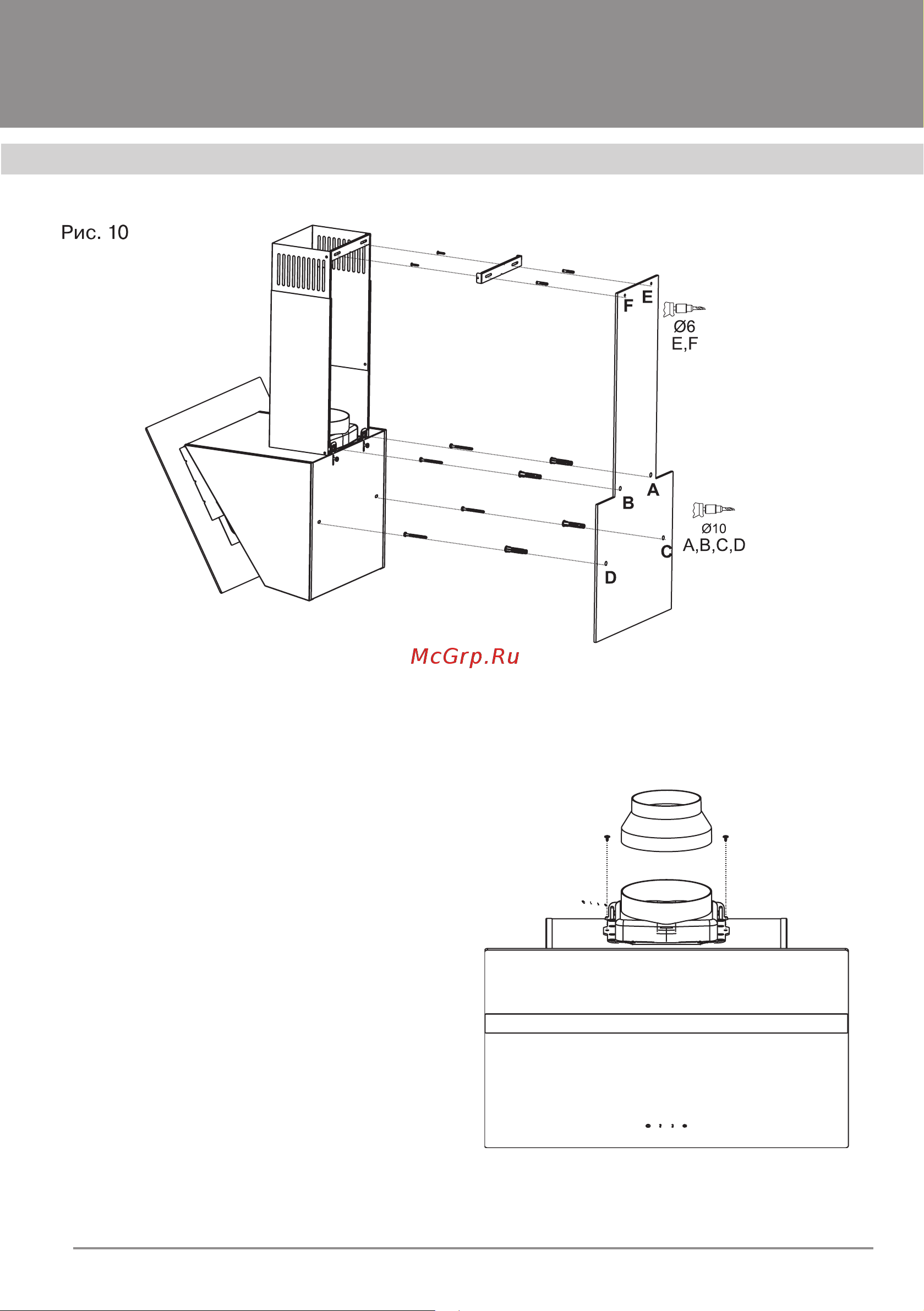

3. Вверните два шурупа в два отверстия

(А, В) таким образом, чтобы расстоя-

ние между стеной и головкой шурупа

составляло 5 мм.

Установите пластмассовый переход-

ной фланец (если он не установлен)

на соответствующее место сверху вы-

тяжки.

5. Подвесьте вытяжку на шурупы (А,

В), выровняйте её по горизонту и

затяните шурупы отвёрткой.

6. Вверните шурупы (С, D) и затяните

их отверткой.

Если Ваша вытяжка будет рабо-

тать в режиме отвода воздуха в

вентиляционную шахту, оденьте

на один конец гибкого воздухово-

да (в комплект поставки не входит)

переходной фланец (рис. 11). Ме-

сто стыковки переходного фланца

с воздуховодом промажьте герме-

тиком, а сам воздуховод закрепите

на переходном фланце с помощью

хомута (в комплект поставки не вхо-

Рис. 11
