Установить мотокультиватор правым колесом
(2) в борозду, полученную при первом прохо-
де– см. Рис. 6.
Выполнить настройку заглубления ПЛУГА
аналогично первичной регулировке.
В борозде пятка (17) должна опираться
надно борозды, а полевая доска (20) – упи-
раться в стенку борозды – см. Рис. 6.
По окончании настроек все резьбовые соеди-
нения затянуть!
ОКУЧНИК
Установить мотокультиватор с присоединён-
ной к нему СЦЕПКОЙ на ровную поверхность.
Присоединить ОКУЧНИК (21) к замку (13)
СЦЕПКИ (10) при помощи болтовых соедине-
ний М12 (14), как показано на Рис. 7. При этом
регулировочный болт (15) должен быть упёрт
в стойку (22) ОКУЧНИКА. Резьбовые соедине-
ния оставить не затянутыми для возможности
последующей регулировки. Произвести пред-
варительную регулировку заглубления ОКУЧ-
НИКА аналогично настройке ПЛУГА.
Дальнейшая настройка заглубления ОКУЧ-
НИКА производится при помощи регулиро-
вочного болта (15) аналогично настройке
ПЛУГА.
Во время работы – в борозде – пятка (23)
ОКУЧНИКА должна опираться на дно бо-
розды!
Произвести регулировку ширины захвата
ОКУЧНИКА раздвиганием отвалов (24) и (25),
перемещая по регулировочному пазу планки
(26) болтовое соединение М8 (27), как показа-
но на Рис. 8 и 9.
Установка и настройка КАРТОФЕЛЕВЫКА-
ПЫВАТЕЛЯ производится аналогичным об-
разом.
По окончании всех настроек все резьбовые
соединения затянуть!

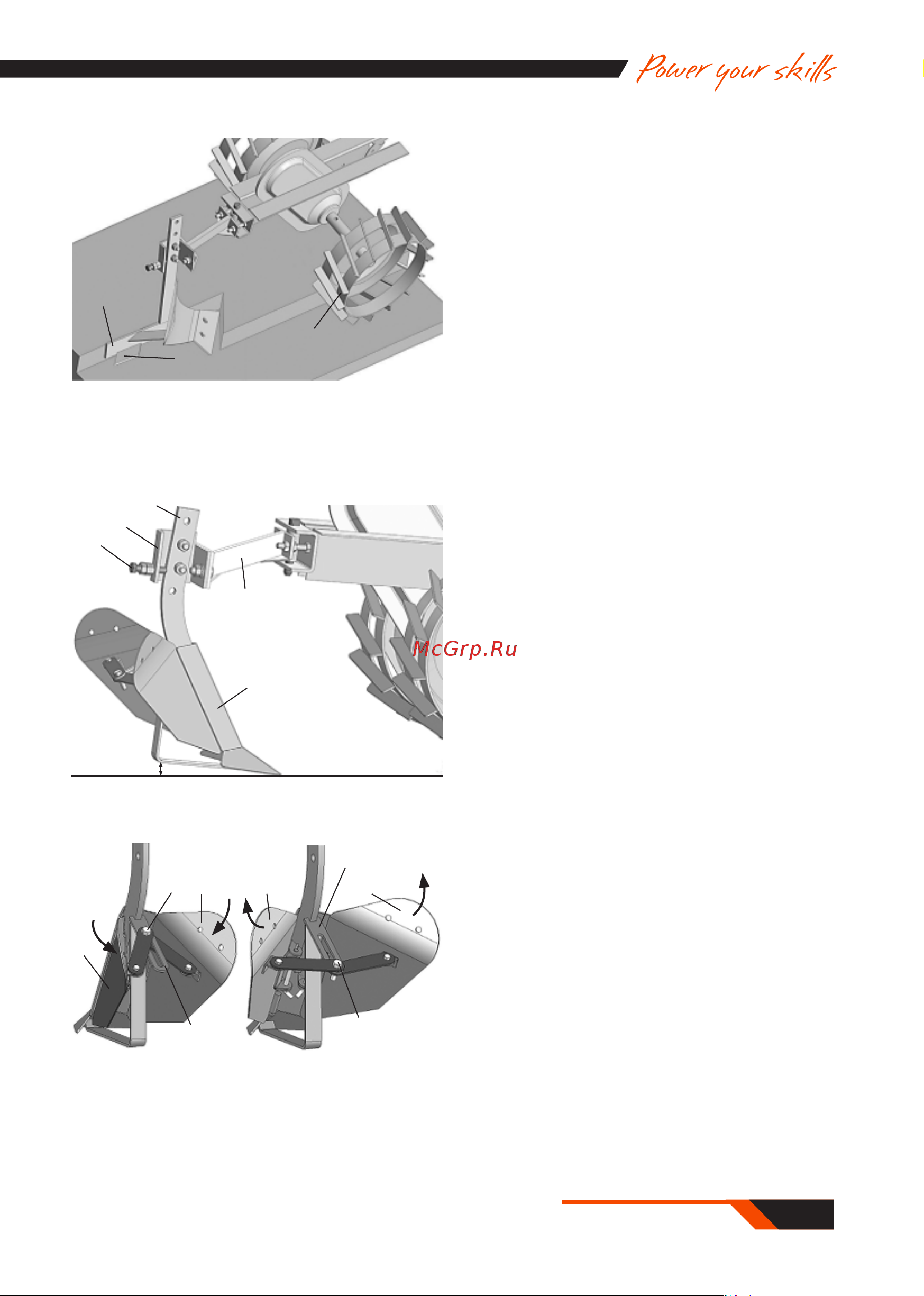

Рис. 7
22
13
21
15
Рис. 8 Рис. 9
25 2524
26
26
24
27
27
10
20…25 мм
Рис. 6
20
17
2
