ПРИСОЕДИНЕНИЕ СЦЕПКИ

Конструкция штатного прицепного узла мотокультиватора предусматривает установку на-

весных и прицепных агрегатов через прицепную скобу (7), куда устанавливается СЦЕПКА (10)

ификсируется в ней при помощи ШКВОРНЯ (11) (установлены на болтах) (Рис. 4).

ПЛУГ

Установить мотокультиватор с присоединённой к нему СЦЕПКОЙ на ровную поверхность.

Присоединить ПЛУГ (12) к замку (13) СЦЕПКИ (10) при помощи болтовых соединений (14),

какпоказано на Рис. 5. Резьбовые соединения оставить не затянутыми для возможности по-

следующей регулировки. Упорные болты (6) выкрутить до упора в скобу (7), при этом сцепка

(10) должна занять положение строго параллельное оси мотокультиватора. Упорные болты (6)

законтрить гайками.

Произвести первоначальную регулировку заглубления ПЛУГА в почву таким образом, чтобы

расстояние между пяткой (17) и поверхностью составляло 20 … 25 мм, как показано на Рис. 5.

При этом регулировочный болт (15) должен быть упёрт в стойку (16) ПЛУГА.

В процессе настройки грубая регулировка

производится перестановкой стойки (16)

надругую пару отверстий, а точная – враще-

нием регулировочного болта (15).

По окончании настройки резьбовые соедине-

ния (14) и контргайку (18) затянуть.

В дальнейшем, при необходимости во вре-

мя работы изменения величины заглубления

ПЛУГА в почву, необходимо:

• для уменьшения глубины вспашки – завора-

чивать регулировочный болт (15);

• для увеличения глубины вспашки – отвора-

чивать.

По окончании регулировок все резьбовые соединения протянуть!

Показанная на Рис. 5 регулировка предназначена только для прохода первой борозды. Для вы-

полнения последующей вспашки необходимо произвести ещё одну регулировку.

ВНИМАНИЕ!

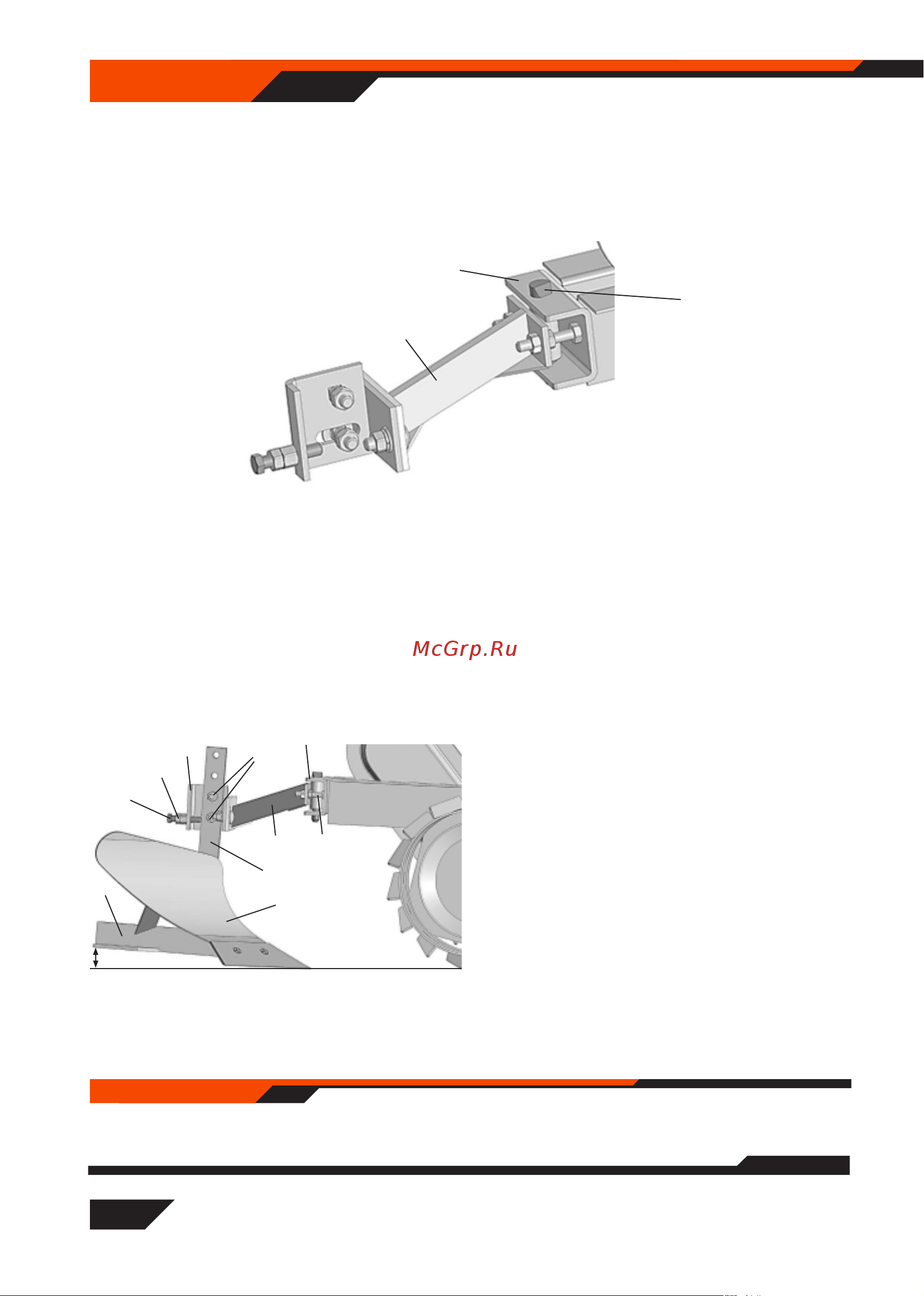

Рис. 4

20…25 мм

Рис. 5
