Общий вид
6
Общий вид

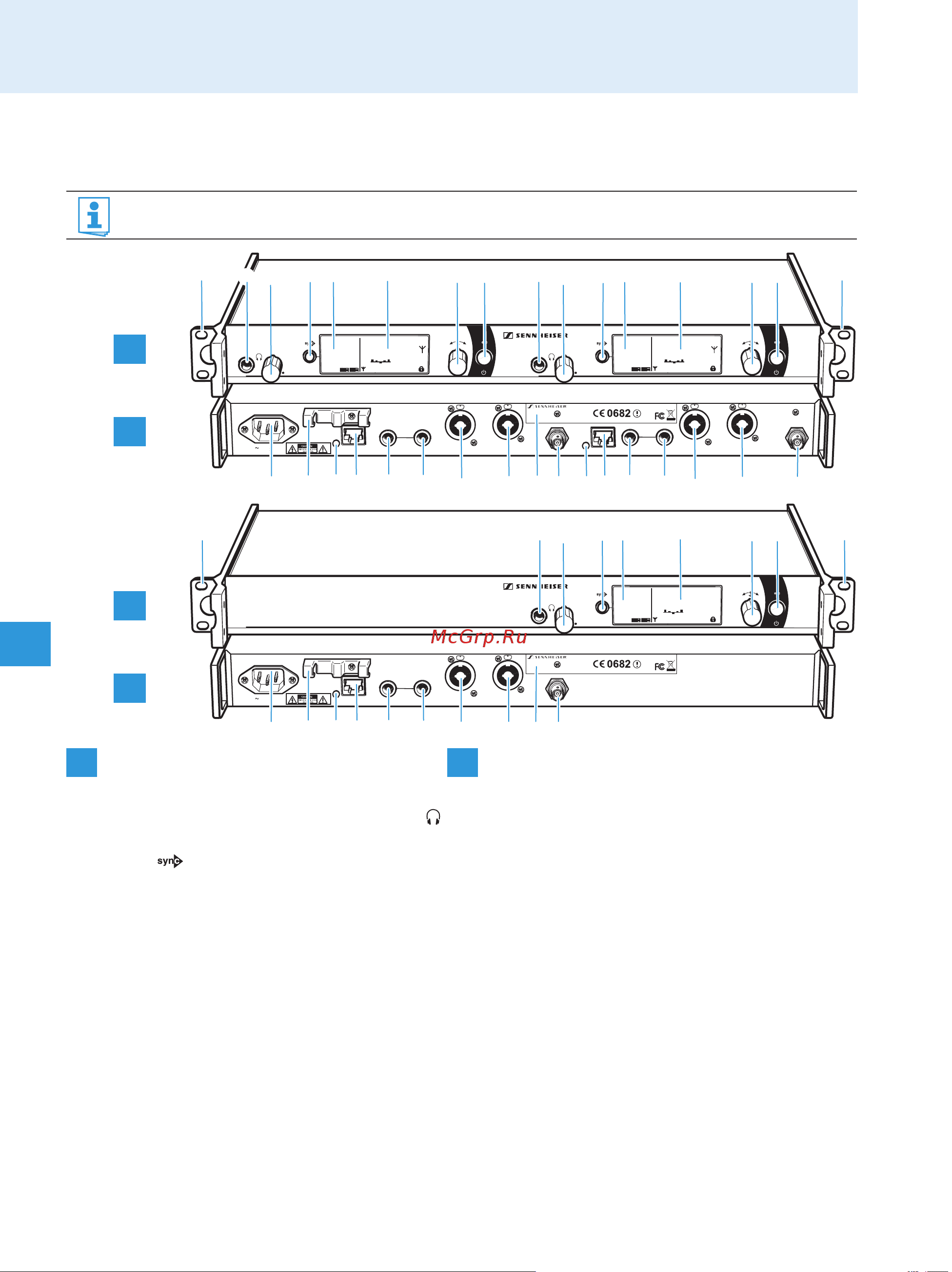

Общий вид передатчиков SR 2000 IEM/SR 2050 IEM
Сдвоенный передатчик SR 2050 IEM имеет те же органы управления, что и передатчик SR 2000 IEM.
Все данные в этой инструкции относятся к обоим передатчикам.
50/60Hz 0.2 A ETHERNET RJ-45
B
100 - 240V
Stereo Transmitter SR 2000 IEM
L(I)
R(II)
+22dBu
MAX
Loop Out
BAL
PUSH
PUSH
Stereo Transmitter SR 2000 IEM
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF I
AF II
Standard -18dB
MHz
L(I)
R(II)
BAL
AF IN
+ 22dBu MAX
RF OUT
ANT
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 503841
SER NO 2518100095
FMO
IC 2099A-SR20x0
525.300
B.Ch: 5.14
EQ
**2000**


50/60Hz 0.2 A ETHERNET RJ-45
B
100 - 240V
RF OUT
Stereo Transmitter SR 2050 IEM
L(I)
R(II)
+22dBu
MAX
Loop Out B
BAL
PUSH
PUSH
L(I)
R(II)
+22dBu
MAX
Loop Out A
BAL
Stereo Transmitter SR 2050 IEM
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF I
AF II
525.300
B.Ch: 5.14
Standard -18dB
MHz
PEAK
-10
0
-20
-30
-40
PEAK
-10
0
-20
-30
-40
AF I
AF II
Standard -18dB
MHz
L(I)
R(II)
BAL
AF IN B
+ 22dBu MAX
PUSH
PUSH
L(I)
R(II)
BAL
AF IN A
+ 22dBu MAX
ANT A
ETHERNET RJ-45
B
RF OUT
ANT B
DESIGNED AND MADE IN GERMANY
FREQ RANGE-Dw
790-865 mHz
ART NO 627945
SER NO 251810043
FMO
IC 2099A-SR20x0
EQ
525.300
B.Ch: 5.14
EQ
**2050**
**2050**
 



A
B
SR 2050 IEM
SR 2000 IEM
A
B
Органы управления на лицевой стороне Органы управления на задней стороне
Монтажный кронштейн
Гнездо для наушников с диаметром 6,3 мм ()
Регулятор громкости звука в наушниках
Кнопка , с подсветкой
Инфракрасный интерфейс
Дисплей, с оранжевой подсветкой
Колесико
Кнопка STANDBY, с рабочим индикатором
(красная подсветка); функция ESC
(«Прервать») в меню управления
В режиме Моно передается сигнал левого аудио-
входа (комбинированное гнездо XLR-3/«минид-
жек» диаметром 6,3 мм ).
Разъем сетевого кабеля
Зажим для разгрузки от натяжения сетевого кабеля
Светодиод (желтый) сигнализации сетевой
активности*
Гнездо подключения ЛВС (ETHERNET RJ-45)*
Гнездо диаметром 6,3 мм, левый аудио-выход
(LOOP OUT BAL L (I))*
Гнездо диаметром 6,3 мм, правый аудио-выход
(LOOP OUT BAL R (II))*
Комбинированное гнездо XLR-3/«миниджек» диамет-
ром 6,3 мм, левый аудио-вход (BAL AF IN L (I))*
Комбинированное гнездо XLR-3/«миниджек» диамет-
ром 6,3 мм, правый аудио-вход (BAL AF IN R (II))*
Заводская табличка
Гнездо BNC, антенный выход (RF OUT)*
* Эти элементы имеются на сдвоенном передатчике SR 2050 IEM в удвоенном количестве и обозначены
буквами A или B. A обозначает левый передатчик (при взгляде спереди, B – правый.
A
B
SR 2000 IEM 529680_0901_SP9_PRT.book Seite 6 Donnerstag, 2. April 2009 5:33 17
