KEYANG DG-150C [13/21] Установка и снятие шлифовального круга

Установка и снятие шлифовального

круга

Перед установкой или снятием шлифовального круга следует обязательно отключить выключатель и извлечь вилку из

розетки. Запрещается устанавливать шлифовальный круг, име

ющий недостаточную окружную скорость (см. технические

характеристики).

DG-125C, DG-150C, DG-125CV, DG-150CV

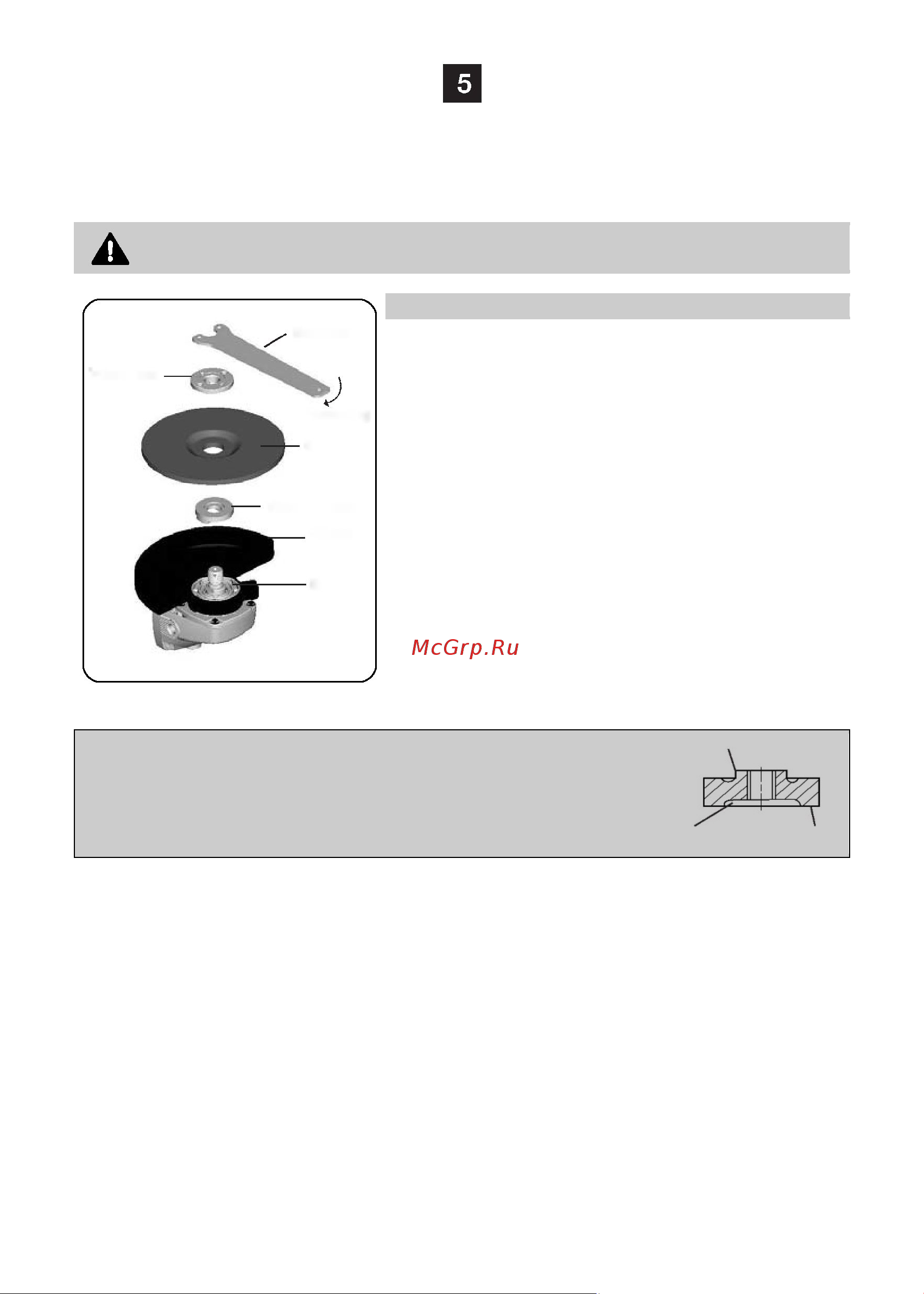

1) Повернуть УШМ шпинделем вверх. Вставить

шайбу круга вогнутой частью на плоскую часть

шпинделя.

2) Поместить выступающую часть шлифовального

круга на шайбу круга.

3) Установить прижимную гайку на шпиндель поверх

шлифовального круга и закрутить.

4) Вставить фиксатор в крышку редуктора и затянуть

прижимную гайку при помощи ключа.

 Для снятия абразивного круга повторить указанные действия в обратном порядке.

Прижимная гайка имеет выступающую и вогнутую части, как видно из

рисунка. Она может использоваться с обеих сторон. Использовать гайку

нужной стороной в зависимости от глубины/толщины шлифовального круга.

 Для тонкого шлифовального круга (4 мм) прижимную гайку устанавливают вогнутой стороной вниз.

 Для шлифовального круга большей толщины (более 4,5 мм) прижимную гайку устанавливают

выступающей стороной вниз.

Ключ

Шайба круга

Затянуть

Прижимная

гайка

Защитный

кожух

Шпиндель

Шлифовальный

круг

прижимная

гайка

выступающая

сторона

вогнутая сторона
