Denzel PE54000 (57467) [8/16] Порядок работы

ПНЕВМАТИЧЕСКИЙ ГРАВЕР

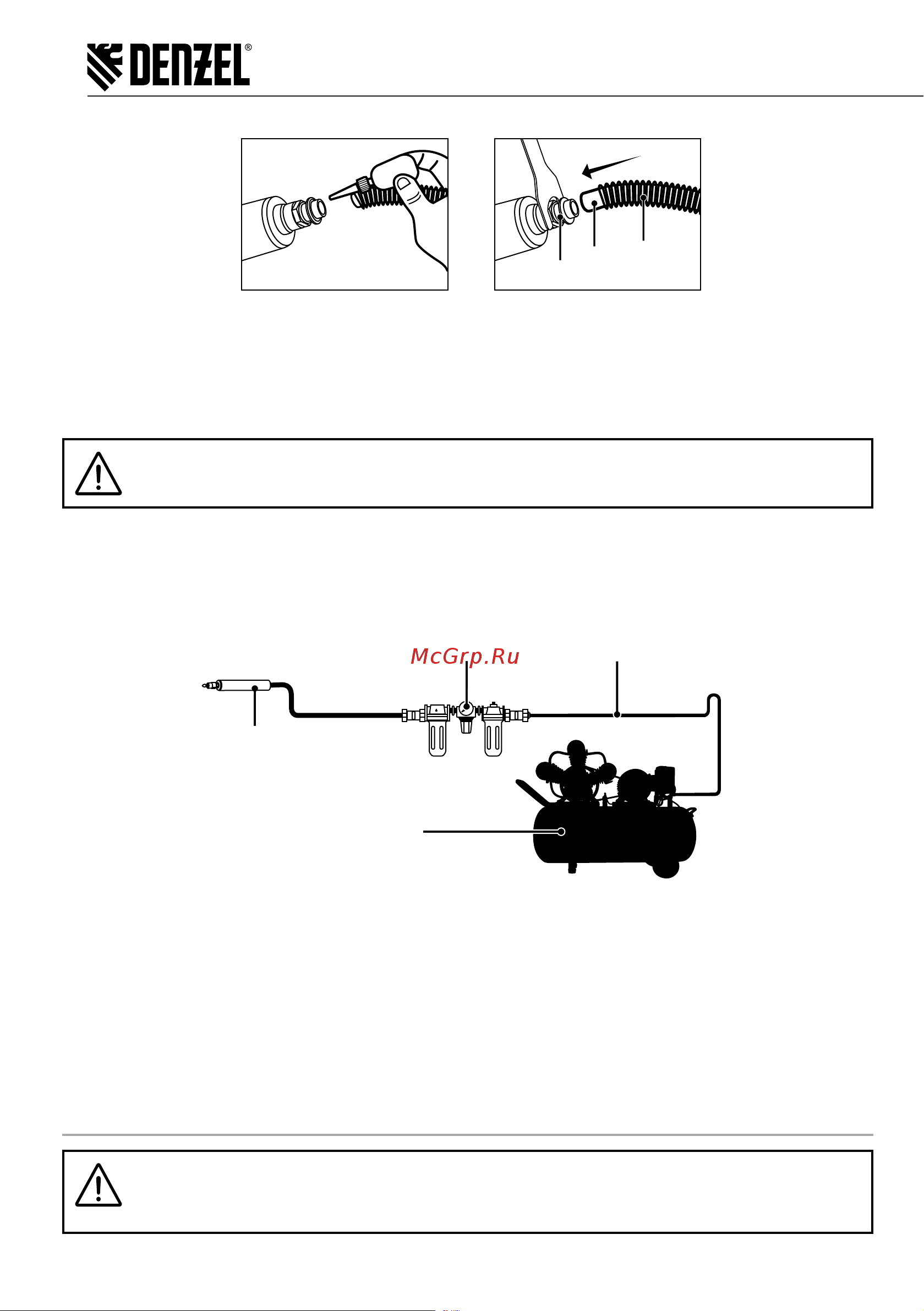

Рис. 5 Рис. 6

Перед подключением шланга к инструменту продуйте его воздухом для удаления влаги из шланга.

Установите патрубок для присоединения шланга 2 (рис. 6) на входной штуцер 1 (рис. 6), придерживая

входной штуцер рожковым ключом.

Подключите шланг для подачи воздуха 3 (рис. 6) к инструменту. Проверьте надежность и герметич-

ность соединения.

ВНИМАНИЕ!

Подвод воздуха должен осуществляться шлангом с внутренним диаметром не менее 10 мм.

Пневмоинструмент предназначен для работы с чистым сухим воздухом. Для предотвращения коррозии

и преждевременного износа устройства следует использовать в воздушной линии блок подготовки воз-

духа – фильтр-лубрикатор или влагоотделитель из комплекта. Использование устройства без смазки

и блока подготовки воздуха приведет к поломке. Данная ситуация не будет являться гарантийным слу-

чаем. Рекомендованная схема пневматической системы представлена на рис. 7.

Рис. 7

1. Пневмоинструмент.

2. Блок подготовки воздуха (регулятор-фильтр-лубрикатор) или влагоотделитель из комплекта.

3. Трубопровод сжатого воздуха.

4. Компрессор.

Подключите воздушный шланг к компрессору. Все управляющие элементы, соединительные линии и шланги

должны быть рассчитаны на необходимое давление и объемный расход воздуха.

Проверьте надежность и герметичность соединения. Не допускайте пережатия, перегибов или растя-

жения подводящих линий.

ПОРЯДОК РАБОТЫ

ВНИМАНИЕ!

Перед настройкой или заменой оснастки отключайте компрессор. Случайное включение

инструмента может стать причиной различных травм.

Убедитесь, что все соединения закреплены.
