7. ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

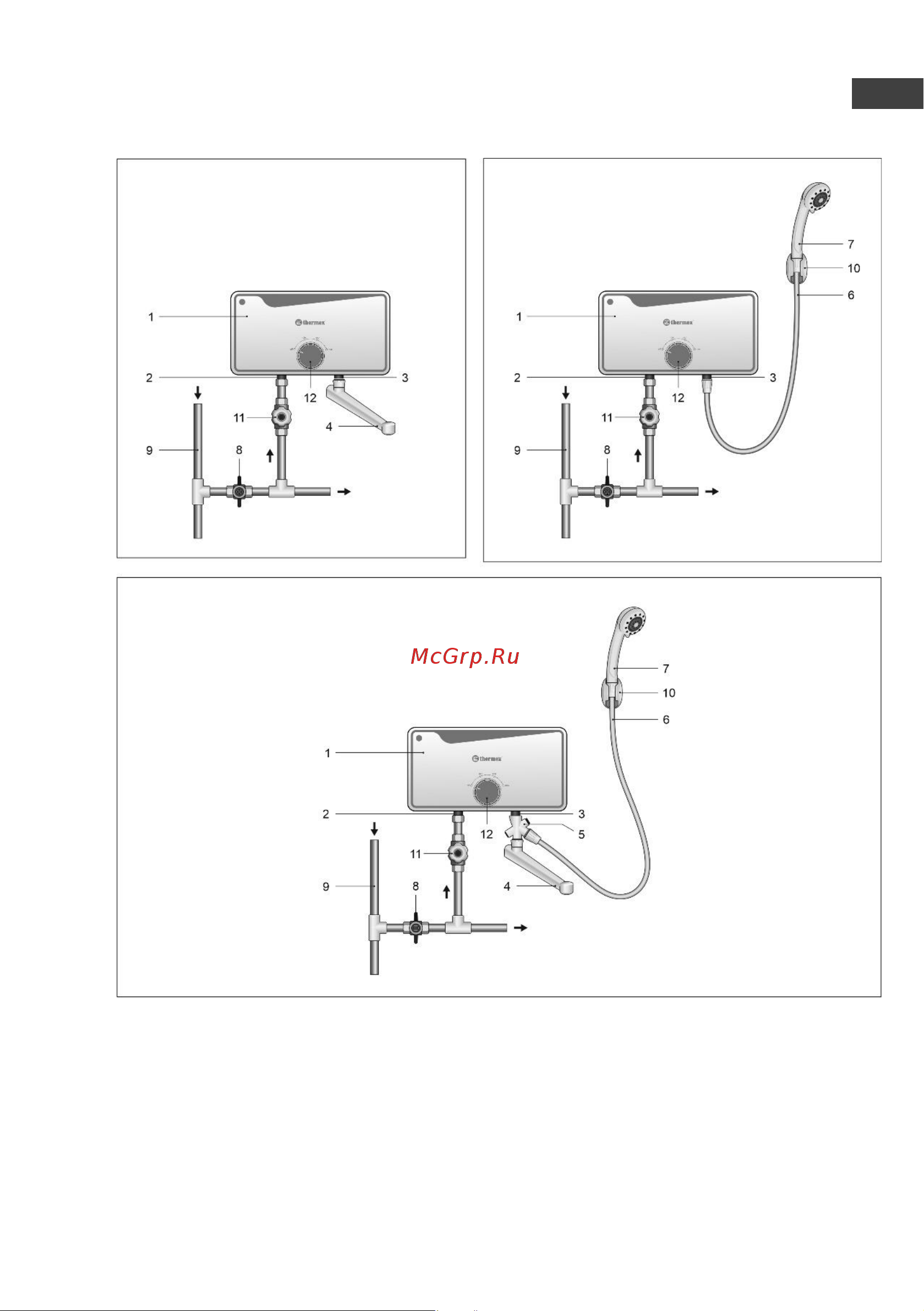

Схема подключения к водопроводу показана на Рис. 3

Рисунок 3.

1 – водонагреватель (ПЭВН); 2 – входной патрубок холодной воды; 3 – выход-

ной патрубок горячей воды; 4 – излив; 5 – переходник; 6 – шланг; 7 – душевая

насадка; 8 – запорный вентиль; 9 – магистраль холодной воды; 10 – держатель для

душевой насадки; 11 – регулятор протока (в комплект не входит), 12 – ручка пере-

ключения мощности.
