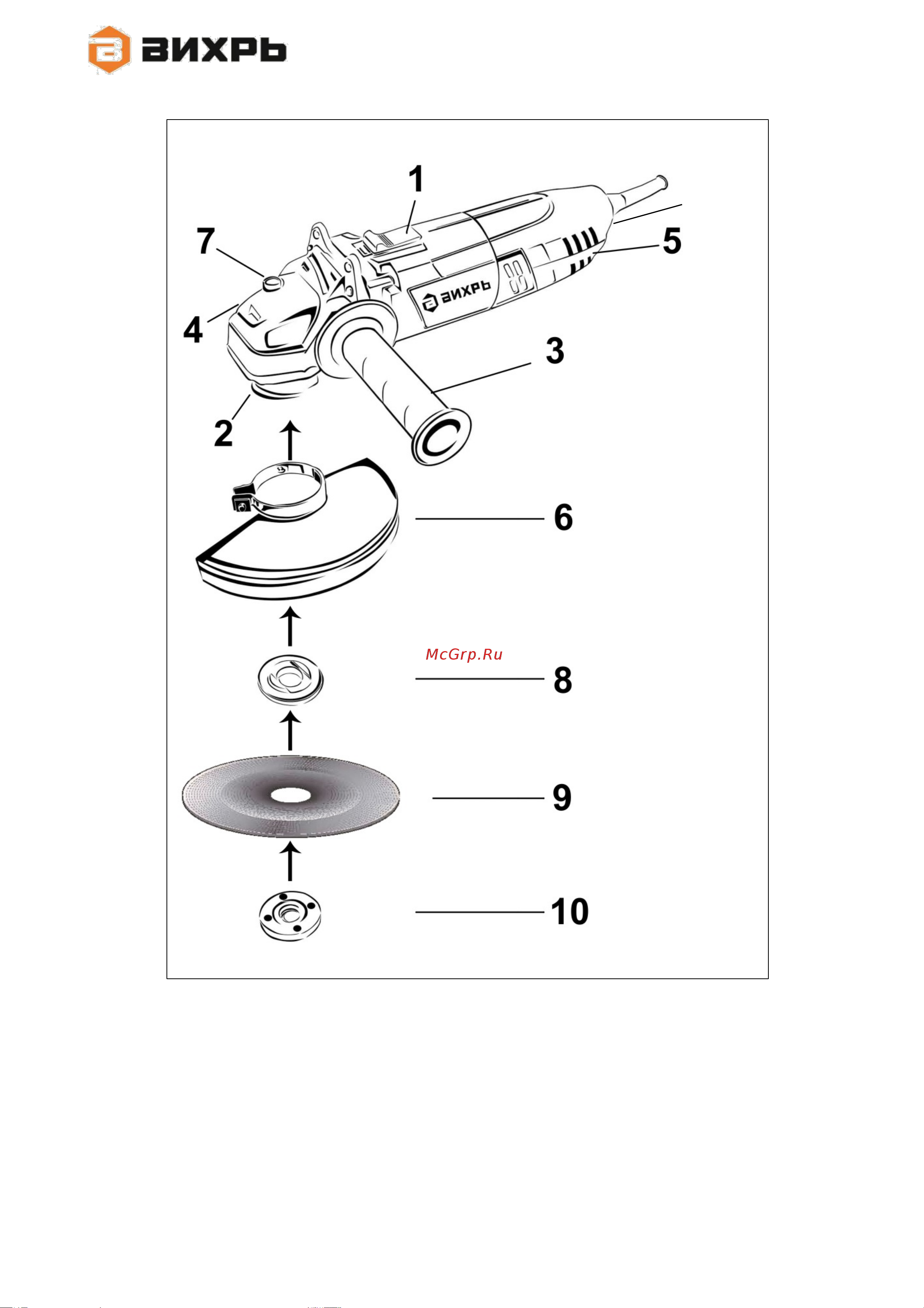

5. ОБЩИЙ ВИД УСТРОЙСТВА
Рис.1. Общий вид УШМ с рукояткой «Компакт» (короткий и компактный корпус).
Внешний вид устройства может отличаться от изображённого на рисунке.
1. Выключатель
6. Защитный кожух
2. Приводной вал
7. Блокировка шпинделя
3. Боковая рукоятка
8. Опорный фланец
4. Корпус редуктора
9. Рабочая оснастка
5. Корпус
10. Зажимная гайка
11. Регулятор оборотов (для УШМ-
125/1100Э
11
