Паспорт разработан в соответствии с требованиями ГОСТ 2.601 Паспорт разработан в соответствии с требованиями ГОСТ 2.601
1
2
Монтаж радиаторов отопления должен проводиться специализированными
монтажными организациями в соответствии с действующими строительными правилами
СП 60.13330.2012, СП 73.13330.2012 и требованиями настоящего паспорта.
Технические характеристики и описание радиаторов
Модель
PIANOFORTE TOWER
18 секций 22 секции
Теплоотдача (при
∆t=70°С)
2050 Вт 2505 Вт
Рабочее давление 30 бар
Опрессовочное давление 45 бар
Давление на разрыв >100 бар
Масса 39,6 кг 48,4 кг
Максимальная температура теплоносителя 110°С
Объем воды в радиаторе 3,69 л 4,51 л
Межосевое расстояние 500 мм
Габаритная высота 1440 мм 1760 мм
Ширина 591 мм
Глубина 100 мм
Срок службы 30 лет
Технический
паспорт
изделия
Биметаллический дизайн-радиатор
Для того, чтобы смонтировать радиатор на стену, используйте оригинальные
настенные кронштейны Royal Thermo (рис. 2, поставляются в комплекте)
Во избежание аварии допустимо отклонение оси коллектора радиатора от
подводящих труб не более 2° (рис. 2).
Не снимайте полиэтиленовую защитную пленку с радиатора до окончания
отделочных работ.
Биметаллический дизайн-радиатор
max 2°

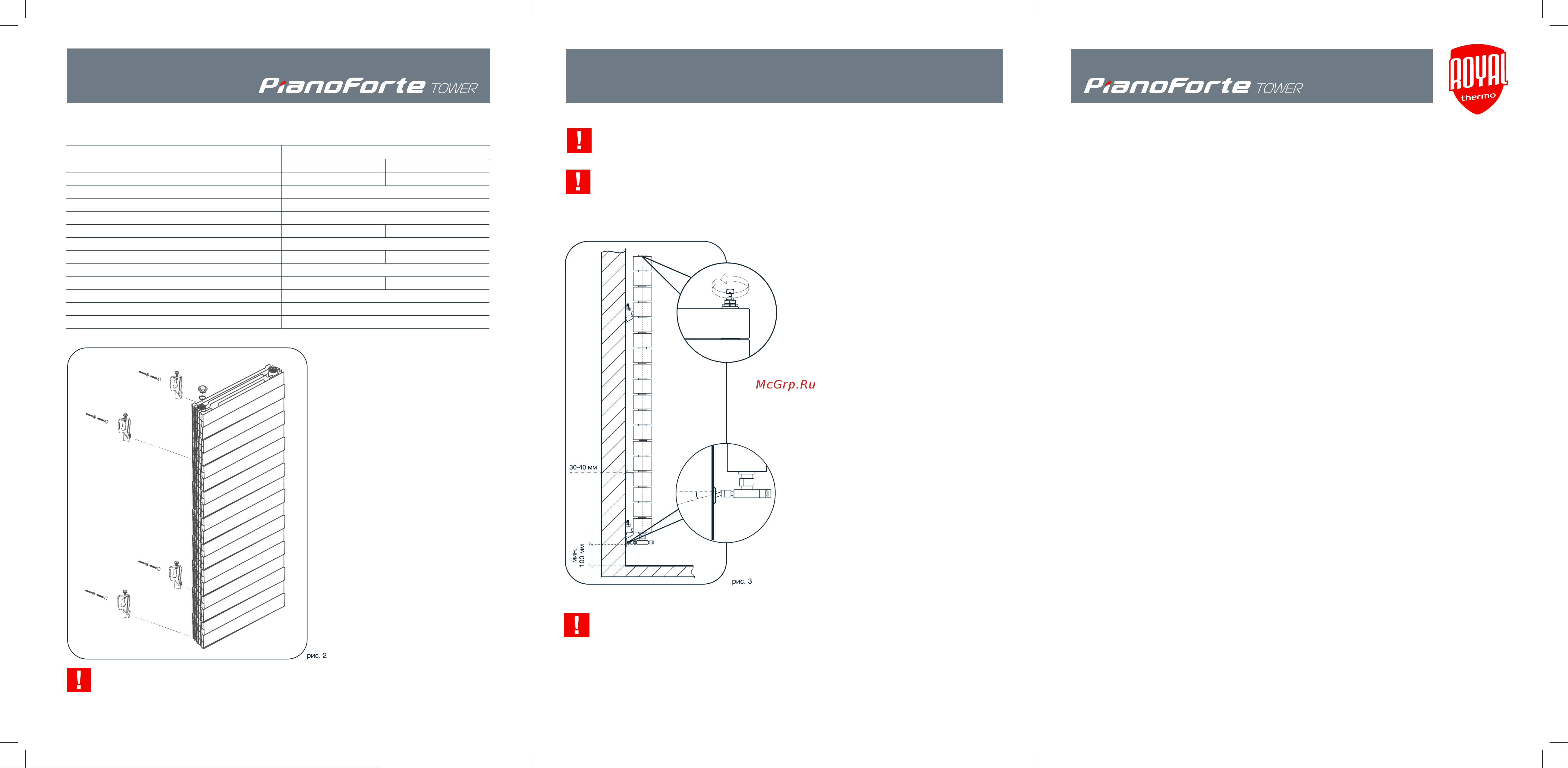

Схема крепления радиатора
На Рисунке 2 обозначены:
1 – переходная гайка + воздухоотводчик;
2 – переходная гайка + заглушка;
3 – крепеж.
Условия транспортировки и хранения радиаторов
• Допускается любой вид транспортировки радиаторов при условии отсутствия механического
воздействия, воздействия влаги и химических веществ во время транспортировки.
• До эксплуатации радиаторы должны храниться в закрытых помещениях, в упаковке производителя,
в условиях, исключающих механические воздействия, воздействие влаги и химических веществ.
• Производитель не несет ответственности за повреждения радиатора, вызванные нарушением
условий транспортировки и хранения.
Эксплуатация радиатора и его обслуживание
Эксплуатация системы отопления должна осуществляться в полном соответствии с нормами
СП 60.13330.2012 и СП 73.13330.2012.
В процессе эксплуатации во избежание выхода радиатора из строя запрещается:
• отключать радиатор от системы отопления (перекрывать оба запорных вентиля на входе и выходе
радиатора) за исключением случаев техобслуживания и демонтажа радиатора;
• резко открывать вентили отключенного от отопления прибора во избежание гидравлического
удара;
• устанавливать радиатор в сеть горячего водоснабжения;
• использовать теплоноситель, не соответствующий требованиям, приведенным в настоящем
Паспорте и в «Правилах технической эксплуатации электрических станций и сетей РФ»
РД 34.20.501-95;
• спускать теплоноситель из сети отопления при перерывах в работе и остановке в летний период
за исключением аварийных ситуаций и профилактических работ, но не более 15 дней в году;
• использовать трубы и радиаторы в качестве элементов электрических цепей, например, для
заземления;
• самостоятельно осуществлять перекомпоновку радиаторов с целью уменьшения или увеличения
количества секций, а также замену отдельных секций радиаторов;
• допускать детей к вентилям и воздушным клапанам, установленным на радиаторе.
Утилизация
Утилизация радиаторов (переплавка, захоронение, перепродажа) производится в порядке,
установленном Законами РФ от 22.08.2004 г. № 122-ФЗ «Об охране атмосферного воздуха», от
10.01.2003 г. № 15-ФЗ «Об отходах производства и потребления», а также другими российскими
и региональными нормами, актами, правилами, распоряжениями, принятыми для реализации
указанных Законов.
Монтаж радиаторов
1. Для эффективной работы радиатора
необходимо соблюдать монтажные
расстояния, указанные на рис. 3
2. Подключение радиатора к системе
отопления, его эксплуатация и
обслуживание
Радиатор подключается к трубопроводам
с помощью специальных гаек-переходников
(либо ½ дюйма, либо ¾ дюйма). Для возмож-
ности демонтажа радиатора на подающий
и обратный трубопровод устанавливайте
запорную или запорно-регулирующую арма-
туру.
Для удаления воздуха из радиатора в верх-
ний коллектор обязательно устанавливается
воздухоотводчик (кран Маевского). Реко-
мендуется использовать воздухоотводчик,
входящий в комплект оригинального присо-
единительного набора Royal Thermo.
Для удаления воздуха необходимо периоди-
чески (несколько раз в год) вручную стравли-
вать его с помощью специального ключа.
Комплект поставки
• Радиатор упакован в фирменную
коробку.
• 4 оригинальных настенных
кронштейна.
• 4 дюбель-болта 8х70 мм
• Технический паспорт изделия
с гарантийным талоном.
Используйте оригинальные комплектующие Royal Thermo для гарантии
надежной и долгосрочной эксплуатации радиатора.
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
