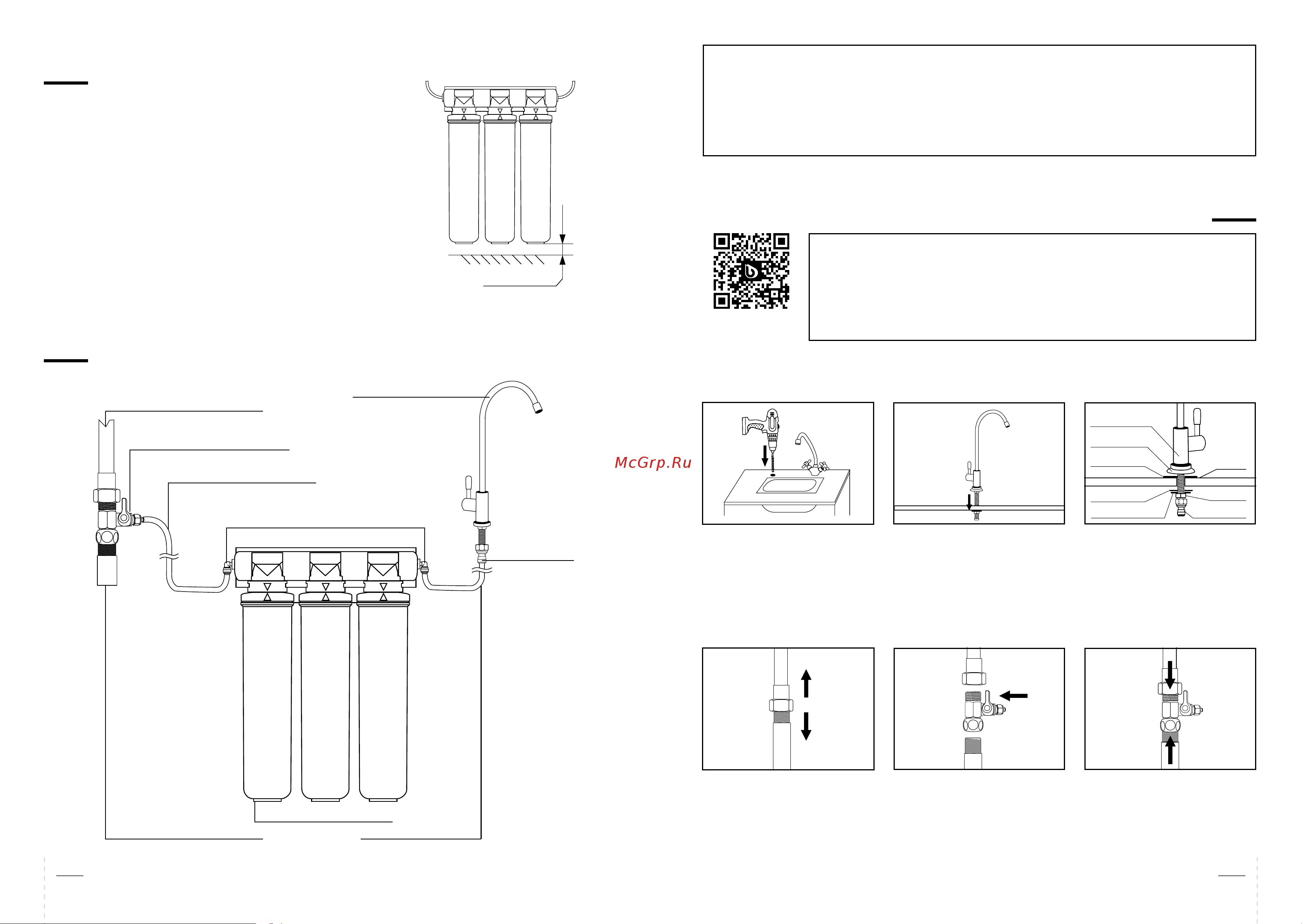

ПОРЯДОК УСТАНОВЛЕННЯ
УСТАНОВЛЕННЯ КРАНА
Кран
для чистої води
Декоративна
накладка
Гумові
шайби
Пластикова
шайба
Металева
шайба
Мийка
Га й к а
Фітинг
прямий
1. Виберіть місце для встановлення крана. Просвердліть отвір діаметром 12 мм.
2. Встановіть кран. Затягніть гайку.
3. Нагвинтіть прямий фітинг.
1 2 3
УВАГА!
Перед установленням водоочисника БАР'ЄР ЕКСПЕРТ Ультра / Биозащита
необхідно заміряти тиск у водопроводі. У разі, якщо він перевищує 4 атм, устано-
вити редуктор тиску (в комплект не входить) водопровідної води до входу в водо-
очисник.
УСТАНОВЛЕННЯ АДАПТЕРА
1. Від’єднайте від водопровідної труби підвід холодної води до кухонного змішувача.
2. Накрутіть кульовий вентиль на водопровідну трубу.
3. Накрутіть підвід на кульовий вентиль.
1 2 3
УВАГА!
Перед початком установлення водоочисника перекрийте вен-
тиль водопроводу холодної води, а потім відкрийте кран холодної
води на змішувачі, щоб скинути тиск у системі.
Посилання
на відеоінструкцію
зі встановлення
СХЕМА ПІДКЛЮЧЕННЯ ВОДООЧИСНИКА
Гнучкий підвід до змішувача
Кульовий вентиль у зборі
Кран для чистої води
Пластикова трубка
Фітинг кутовий
Водоочисник у зборі
Магістраль холодної води Пластикова трубка
Прямий фітинг
Перед установленням уважно прочитайте інструкцію
і ознайомтесь зі схемою підключення водоочисника.
Перевірте наявність усіх необхідних деталей у комплекті.
Попередньо визначте місце встановлення водоочисника
під мийкою, а також місце встановлення крана для чистої
води для забезпечення максимальної зручності щоден-
ного використання. Водоочисник необхідно підвісити
на стіну за допомогою шурупів так, щоб під зібраним
фільтром утворився вільний простір висотою не менше 1
см. Зверніть увагу на те, щоб водоочисник і з'єднувальні
пластикові трубки не торкалися гарячих труб.
ВСТАНОВЛЕННЯ ВОДООЧИСНИКА
Не менше 1 см
