Барьер Эксперт Комплекс (Н241Р05) [14/23] Орнату тәртібі
![Барьер Эксперт Комплекс (Н241Р05) [14/23] Орнату тәртібі](/views2/2015659/page14/bge.png)
26
БАРЬЕР ЭКСПЕРТ
Тұрмыстық су тазартқышы
KAZ KAZ
27
БАРЬЕР ЭКСПЕРТ
Тұрмыстық су тазартқышы
ОРНАТУ ТӘРТІБІ
ШҮМЕКТІ ОРНАТУ
Шүмек
таза суға арналған
Декоративтік
қаптама
Резеңке
тығырықтар
Пластикалық
тығырық
Металл
тығырық
Жуғыш
Сомын
Түзу
фитинг
1. Шүмекті орнататын жерді таңдаңыз. Диаметрі 12 мм саңылауды бұрғылап тесіңіз.
2. Шүмекті орнатыңыз. Сомынды тартып бекітіңіз.
3. Түзу фитингті бұраңыз.
1 2 3
НАЗАР АУДАРЫҢЫЗ!
БАРЬЕР ЭКСПЕРТ Ультра / Биозащита су тазартқышын орнатудың алдында су
құбырындағы қысымды өлшеу қажет. Егер ол 4 атм асып кеткен жағдайда, су
тазартқыштың кірісіне дейін су құбырына қысым бәсеңдеткішін (жиынтыққа кірмейді)
орнату керек.
БЕЙІМДЕГІШТІ ОРНАТУ
1. Асүйлік араластырғыштан суық су жеткізгішті су құбырынан ажыратыңыз.
2. Су құбырына шарлы шұраны бұрап бекітіңіз.
3. Жеткізгішті шарлы шұраға бұрап бекітіңіз.
1 2 3
НАЗАР АУДАРЫҢЫЗ!
Су тазартқышты орнатуды бастаудың алдында суық су құбырының
шұрасын жабыңыз, содан кейін құбырдағы қысымды тастау үшін
қоспалауыштағы суық судың шүмегін ашыңыз.
Орнату бойынша
бейненұсқаулыққа
сілтеме

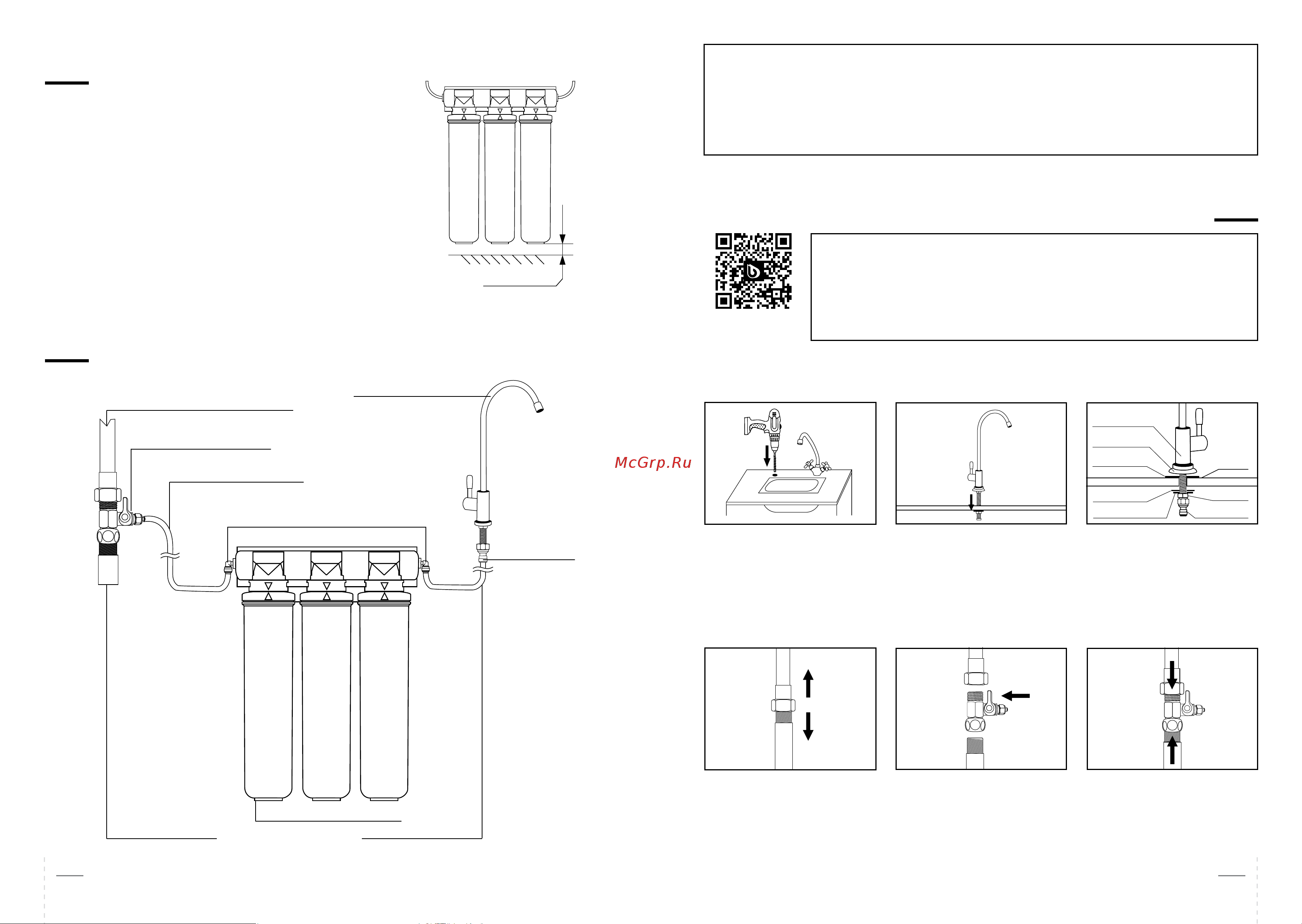

СУ ТАЗАРТҚЫШТЫ ҚОСУДЫҢ СЫЗБАСЫ
Қоспалауышқа иілгіш жеткізгіш
Шарлы шұра жиында
Таза суға арналған шүмек
Пластикалық түтік
Бұрыштық фитинг
Су тазартқыш жиында
Суық су торабы Пластикалық түтік
Түзу фитинг
Орнатудың алдында нұсқаулықты мұқият оқып шығыңыз
және су тазартқышты қосу сызбасымен танысыңыз.
Жиынтықта барлық қажетті бөлшектердің бар екендігін
тексеріңіз. Күн сайынғы қолданудың максималды қолайлығы
үшін су тазартқышты жуғыштың астына орнататын орынды,
сонымен бірге таза суға арналған шүмекті орнату орнын ал-
дын-ала анықтаңыз. Су тазартқышты қабырғаға жиналған
сүзгілердің астында биіктігі 1 см кем емес еркін кеңістік
пайда болатындай етіп бұрандалы шегелердің көмегімен
ілу қажет. Су тазартқыштың және жалғастырғыш пла-
стик түтіктердің ыстық құбырлармен жанаспауына назар
аударыңыз.
СУ ТАЗАРТҚЫШТЫ ОРНАТУ
1 см кем емес
