Era MD 07 потолочный [3/10] Коммутация подключаемой нагрузки осуществляется встроен

* - мощность нагрузки в Ваттах рассчитывается по формуле:

P = P

max

·cos ϕ,

где Р

max

- максимальная мощность нагрузки, ВА;

cos ϕ - коэффициент мощности.

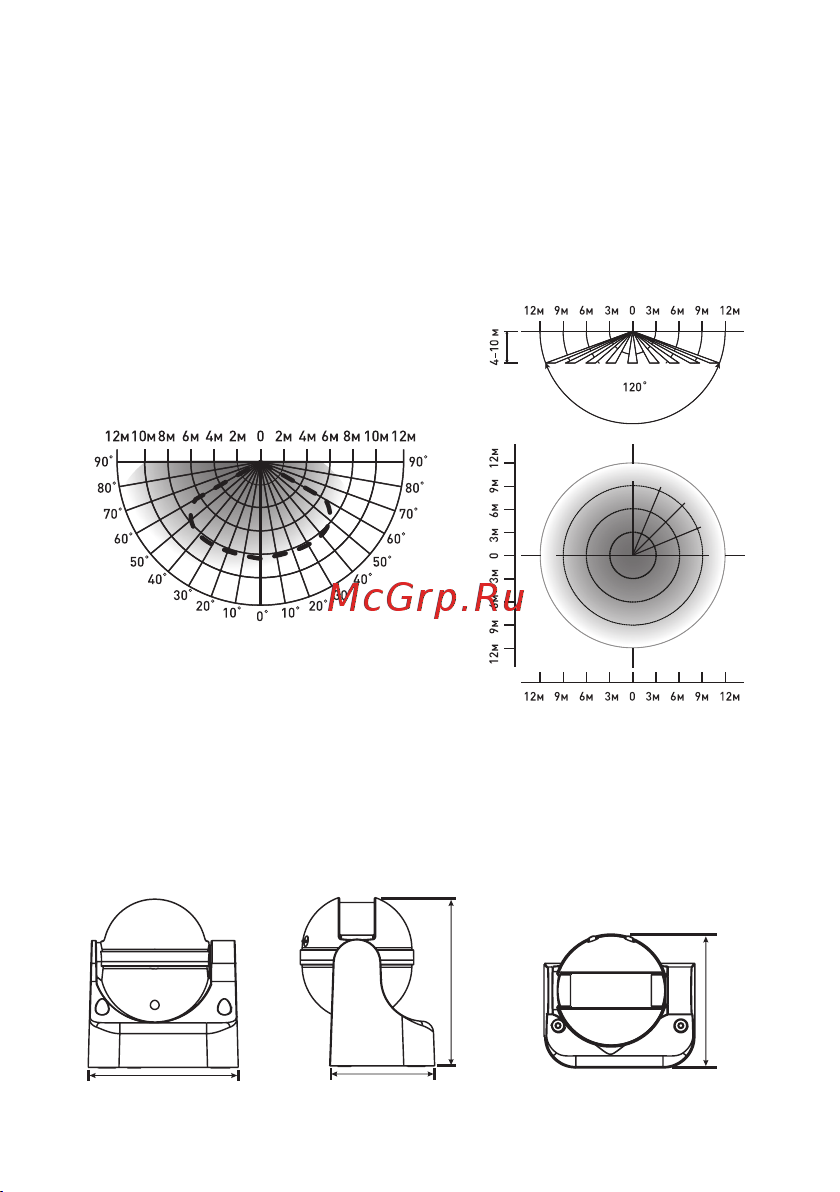

2.2 Диаграммы направленности датчиков в горизонтальной плоско-

сти приведены на рисунках 1 и 2. Сплошной областью указана зона дей-

ствия датчика при температуре окружающей среды от 0 до +25 °С, пунктир-

ной линией – при температуре окружающей среды от +25 до +40 °С.

Рисунок 1. MD 03, MD 04 Рисунок 2. MD 07

2.3 Коммутация подключаемой нагрузки осуществляется встроен-

ным электромеханическим реле.

2.4 Габаритные и установочные размеры датчиков приведены на ри-

сунках 3-5.

86.5m m

60.5m m

76mm

96.5m m

Рисунок 3. MD 03
