3.4. Место и высота крепления.

Датчик движения является встраиваемым. Он может быть установлен

вместо стандартного встраиваемого выключателя, не требуя дополнитель-

ных приспособлений и проводов.

Рекомендуется устанавливать датчик движения на высоте, в соответ-

ствии с пределами, указанными в таблице 1.

Датчик производит коммутирование нагрузки при наличии движения

в области зоны чувствительности сенсора. Для включения датчика при

движении в нужной Вам области его необходимо установить таким обра-

зом, чтобы эта область попадала в зону охвата датчика в соответствии с

диаграммой направленности зоны чувствительности сенсорной системы,

см. рис.4

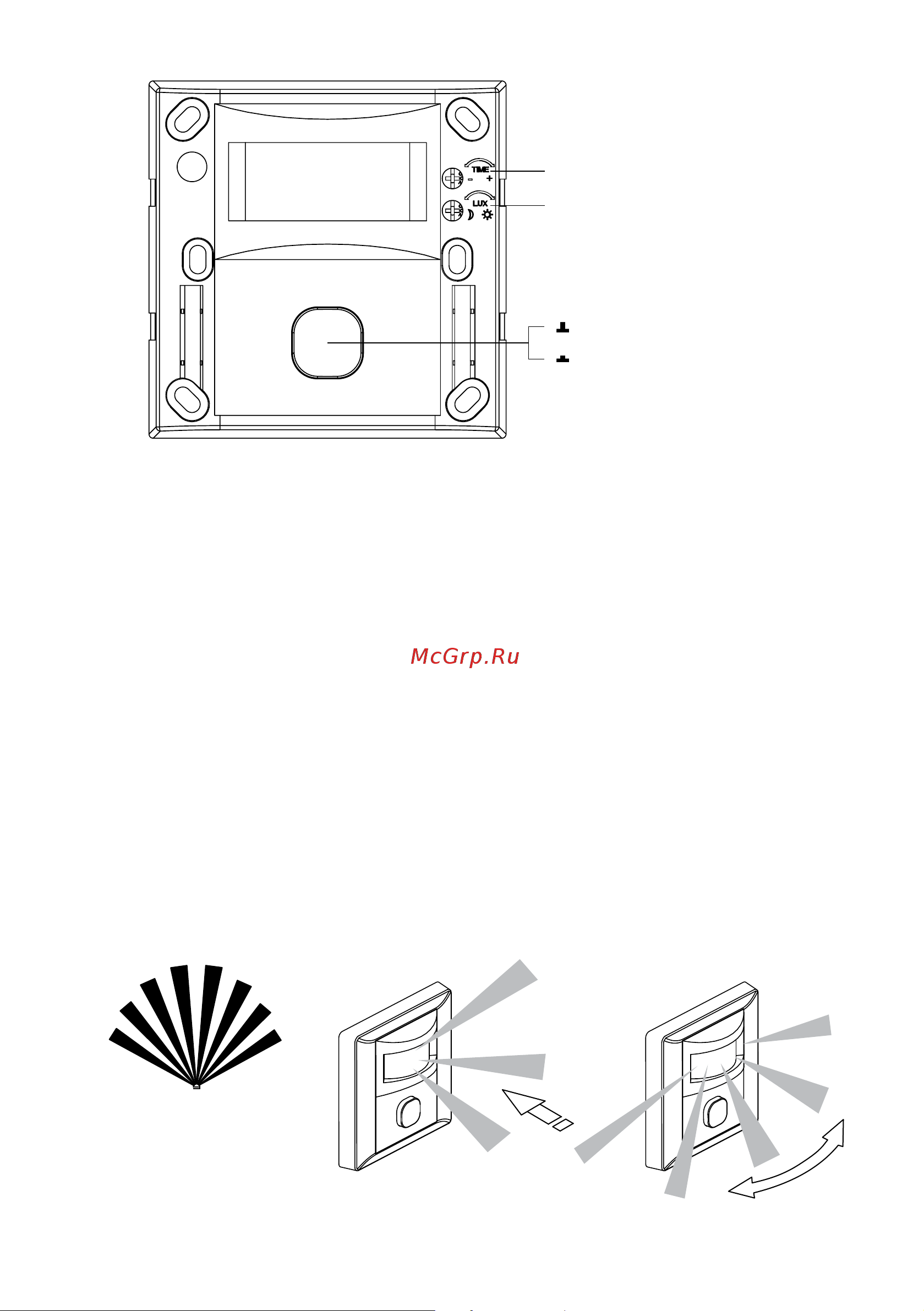

Рис.3. Начальные установки регуляторов во время настройки датчика.

Рис.4. Диаграмма направленности зоны чувствительности.

Диаграмма

направленности зоны

чувствительности

датчика движения

Направление

перемещения

к которому сенсор

менее чувствителен

Направление

перемещения

к которому сенсор

наиболее чувствителен

Регулятор времени

задержки — в минимум

Регулятор чувствительности

к внешней освещенности —

в максимум

Кнопка переключения режима

Автоматический

режим (AUTO)

Выкл. (OFF)

120°
