3.5. Подключение.

Внимание! Все провода во время монтажа датчика должны быть

обесточены.

Так как система подключения датчика – двухпроводная, для его под-

ключения необходимо подвести к месту его крепления всего два провода:

фазовый провод источника сетевого питания ~220В, и фазовый провод,

обеспечивающий питание коммутируемой нагрузки.

Конструкция датчика позволяет установить его вместо стандартного

встраиваемого выключателя, не требуя дополнительных приспособлений

и проводов.

Перед подключением проводов к клеммнику необходимо разобрать

корпус в соответствии с рис.5. Лицевая рамка крепятся к корпусу датчика с

помощью защелок.

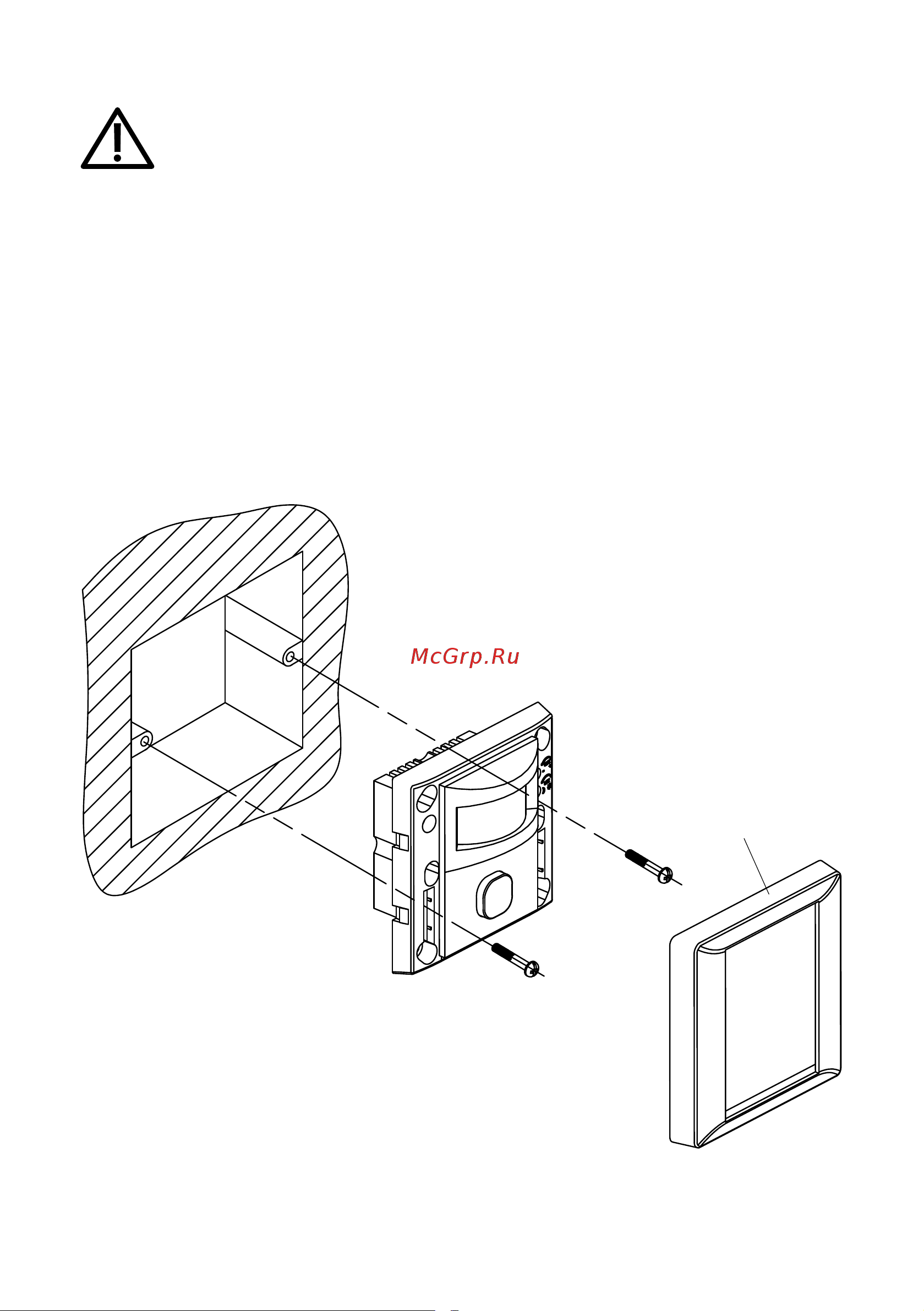

Рис.5. Разборка и крепление корпуса.

Лицевая рамка
