Клеммник находится с тыльной стороны датчика в нижней его части.

Жилы проводов необходимо подключить к соответствующим контактам

клеммника с помощью зажимных винтов, см. рис.6: L – фаза источника

питания 220В, L0 – фаза провода, питающего коммутируемую нагрузку.

После подключения всех проводов и проверки корректности подключения,

необходимо закрепить корпус датчика в месте крепления (см. рис.5) и обе-

спечить подачу сетевого питания ~220В.

3.6. Настройка датчика.

3.6.1. Регулировка чувствительности к внешней освещенности.

Регулятор чувствительности к внешней освещенности необходимо выста-

вить в соответствии с Вашими потребностями. Датчик может быть настроен

как на срабатывание только в темное время суток( ), так и на срабаты-

вание при определенном уровне освещенности. Установка регулятора в

положение максимум ( ) обеспечивает срабатывание датчика при любой

освещенности.

3.6.2. Регулировка времени задержки.

Регулятор времени задержки необходимо выставить в соответствии с необ-

ходимым Вам временем задержки автоматического отключения нагрузки,

которое будет происходить при отсутствии движения.

3.6.3. Настройка режима работы.

Датчик имеет функцию принудительного выключения коммутируемой

нагрузки. Это функция обеспечивается с помощью кнопки переключения

режима.

Кнопка нажата - «AUTO» - коммутируемая нагрузка полностью управляется

датчиком движения.

Кнопка отжата - «OFF» - коммутируемая нагрузка постоянно выключена.

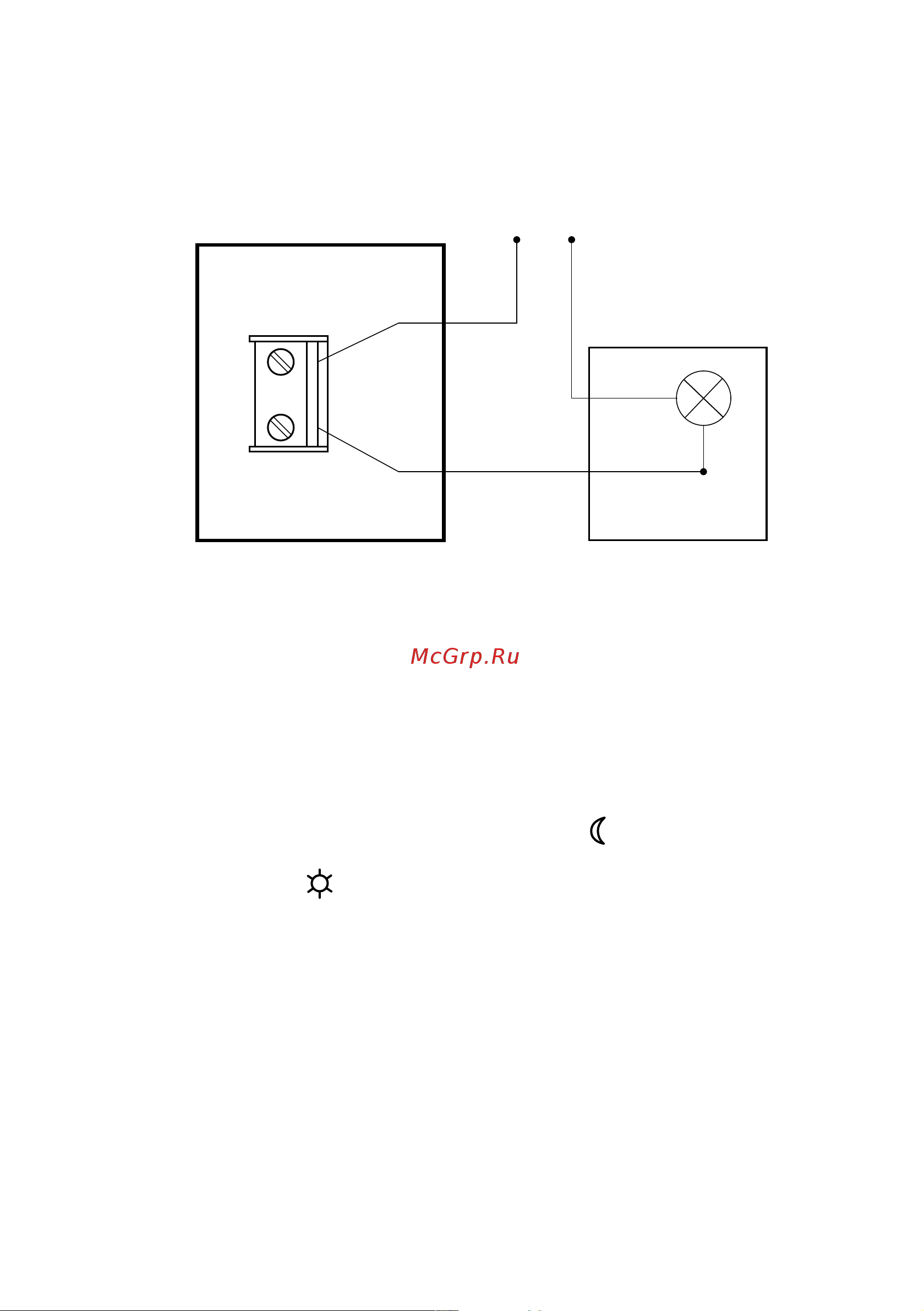

Рис.6. Подключение датчика движения.

сетевое питание ~220В

ДАТЧИК ДВИЖЕНИЯ

КОММУТИРУЕМАЯ НАГРУЗКА

нагр.
