Tp-Link TL-SF1005LP 5x100Mb 4PoE 41W неуправляемый Руководство по эксплуатации онлайн

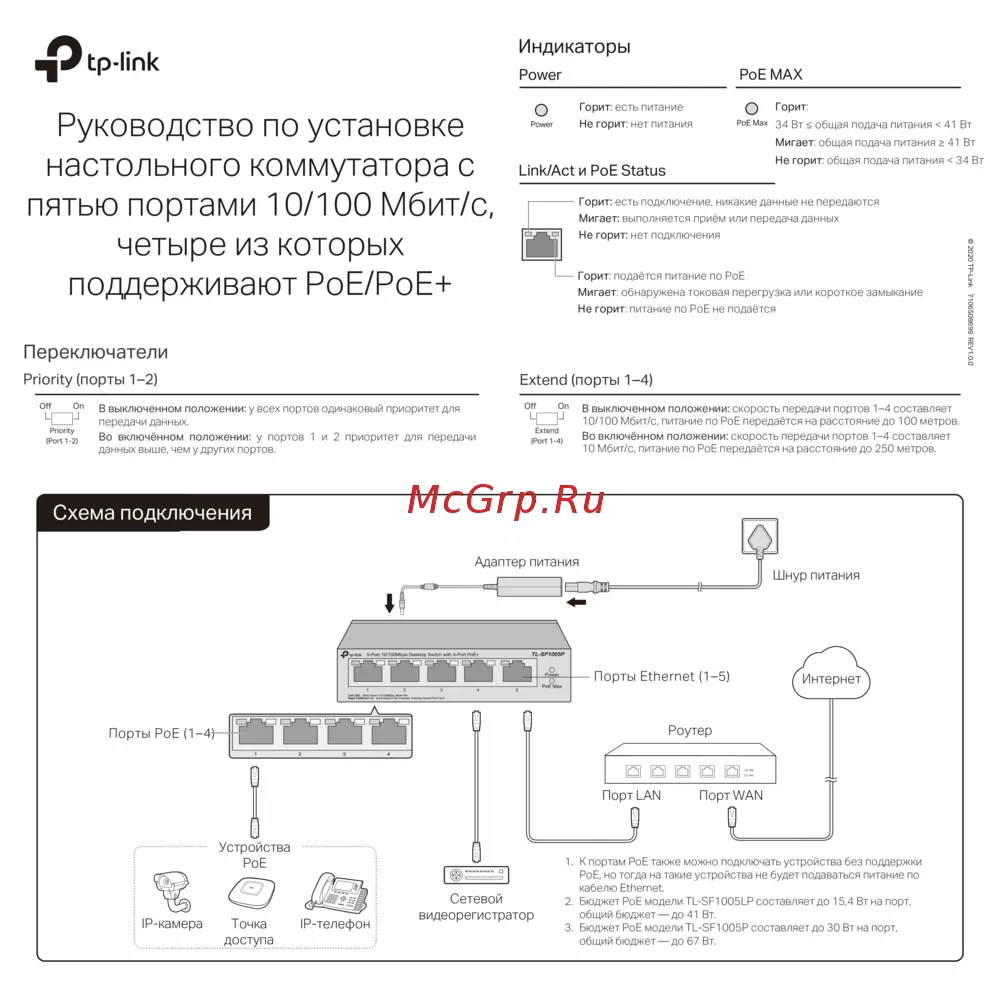

Схема подключения
© 2020 TP-Link 7106508699 REV1.0.0
Индикаторы
P
ower
Горит: есть питание
Не горит: нет питания
1. К портам PoE также можно подключать устройства без поддержки
PoE, но тогда на такие устройства не будет подаваться питание по
кабелю Ethernet.
2. Бюджет PoE модели TL-SF1005L
P составляет до 15,4 Вт на порт,
общий бюджет — до 41 Вт.
3. Бюджет PoE модели TL-SF1005P составляет до 30 Вт на порт,
общий бюджет — до 67 Вт.
Power
PoE MAX
PoE Max
Горит:
34 Вт ≤ общая подача питания < 41 Вт
Мигает: общая подача питания ≥ 41 Вт
Не горит: общая подача питания < 34 Вт
Адаптер питания
Шнур питания
Роутер
Порт LAN Порт WAN
Интернет
Порты Ethernet (1–5)
Порты PoE (1–4)
IP-камера
IP-телефон
Устройства
PoE
Точка
доступа
Link/Act и PoE Status
Горит: есть подключение, никакие данные не передаются
Мигает: выполняется приём или передача данных
Не горит: нет подключения
Горит: подаётся питание по PoE
Мигает
: обнаружена токовая перегрузка или короткое замыкание
Не горит: питание по PoE не подаётся
В выключенном положении: скорость передачи портов 1–4 составляет
10/100 Мбит/с, питание по PoE передаётся на расстояние до 100 метров.
Во включённом положении: скорость передачи портов 1–4 составляет
10 Мбит/с, питание по PoE передаётся на расстояние до 250 метров.
Extend (порты 1–4)
В выключенном положении: у всех портов одинаковый приоритет для
передачи данных.
Во включённом положении: у портов 1 и 2
приоритет для передачи
данных выше, чем у других портов.
Руководство по установке
настольного коммутатора с
пятью портами 10/100 Мбит/с,
четыре из которых
поддерживают PoE/PoE+
Переключатели
Priority (порты 1–2)
Сетевой
видеорегистратор
