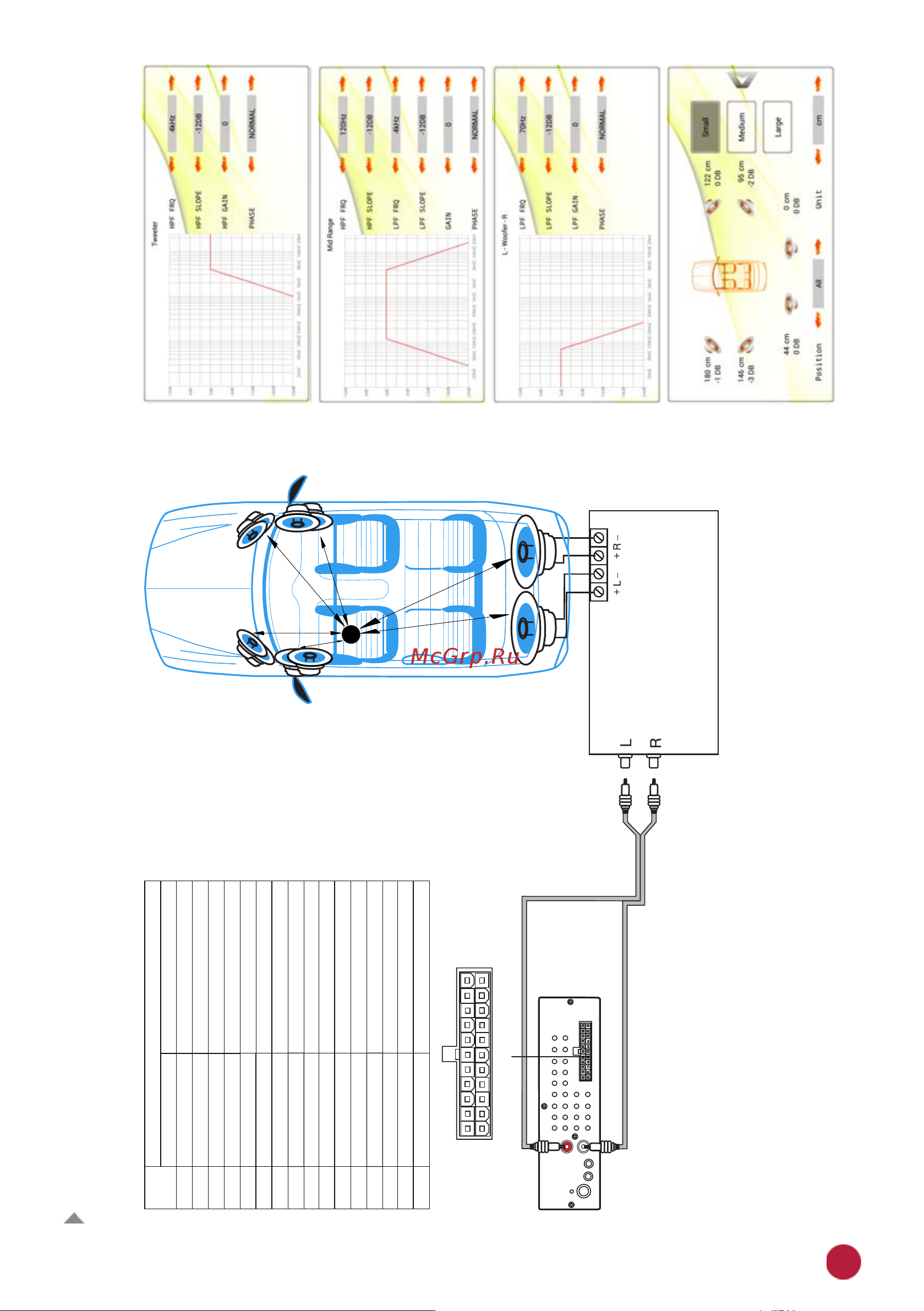

Prology CDP-8.0 KRAKEN [29/32] Схема подключения динамиков в поканальном режиме 3 way
![Prology CDP-8.0 KRAKEN [29/32] Схема подключения динамиков в поканальном режиме 3 way](/views2/2016981/page29/bg1d.png)
29
Примечание. Значения графиков и расстояний приведены в качестве примера.
В связи с различиями габаритов автомобильного салона и установленными в нем
звукопоглощающими материалами реальное расстояние между динамиками может различаться.
Усилитель
ANT
MIC
SWC
Сабвуфер
Сабвуфер
Левые
СЧ-динамики
Правые
СЧ-динамики
Левые
ВЧ-динамики
Правые
ВЧ-динамики
70 см
128 см
44 см
105 см
250 см
206 см
CDP-8.0 KRAKEN
22 21 20 19 18 17 16 15 14 13 12
11 10 9 8 7 6 5 4 3 2 1
№
Назначение контактов для подключения динамиков
Цвет провода
4
5
6
7
8
9
10
11
15
16
17
Фиолетовый
Фиолетово-черный
Серый
Серо-черный
Белый
Бело-черный
Зеленый
Правый ВЧ-динамик 2 (+)
Правый ВЧ-динамик 2 (-)
Правый СЧ-динамик 2 (+)
Правый СЧ-динамик 1 (-)
Левый СЧ-динамик 2 (+)
Левый СЧ-динамик 1 (-)
Левый ВЧ-динамик 2 (+)
18
Зелено-черный
Левый ВЧ-динамик 2 (-)
Назначение
19
20
21
22
Серо-черный
Бело-черный
Правый СЧ-динамик 2 (-)
Левый СЧ-динамик 2 (-)
Фиолетово-черный Правый ВЧ-динамик 1 (-)
Зелено-черный
Левый ВЧ-динамик 1 (-)
Фиолетовый
Серый
Белый
Зеленый
Правый ВЧ-динамик 1 (+)
Правый CЧ-динамик 1 (+)
Левый CЧ-динамик 1 (+)
Левый ВЧ-динамик 1 (+)
Схема
подключения динамиков в поканальном режиме (3 WAY)
