ACV LX-4.130 [6/17] Схемы подключения 4 х канального усилителя

СХЕМЫ ПОДКЛЮЧЕНИЯ 4-Х КАНАЛЬНОГО

УСИЛИТЕЛЯ

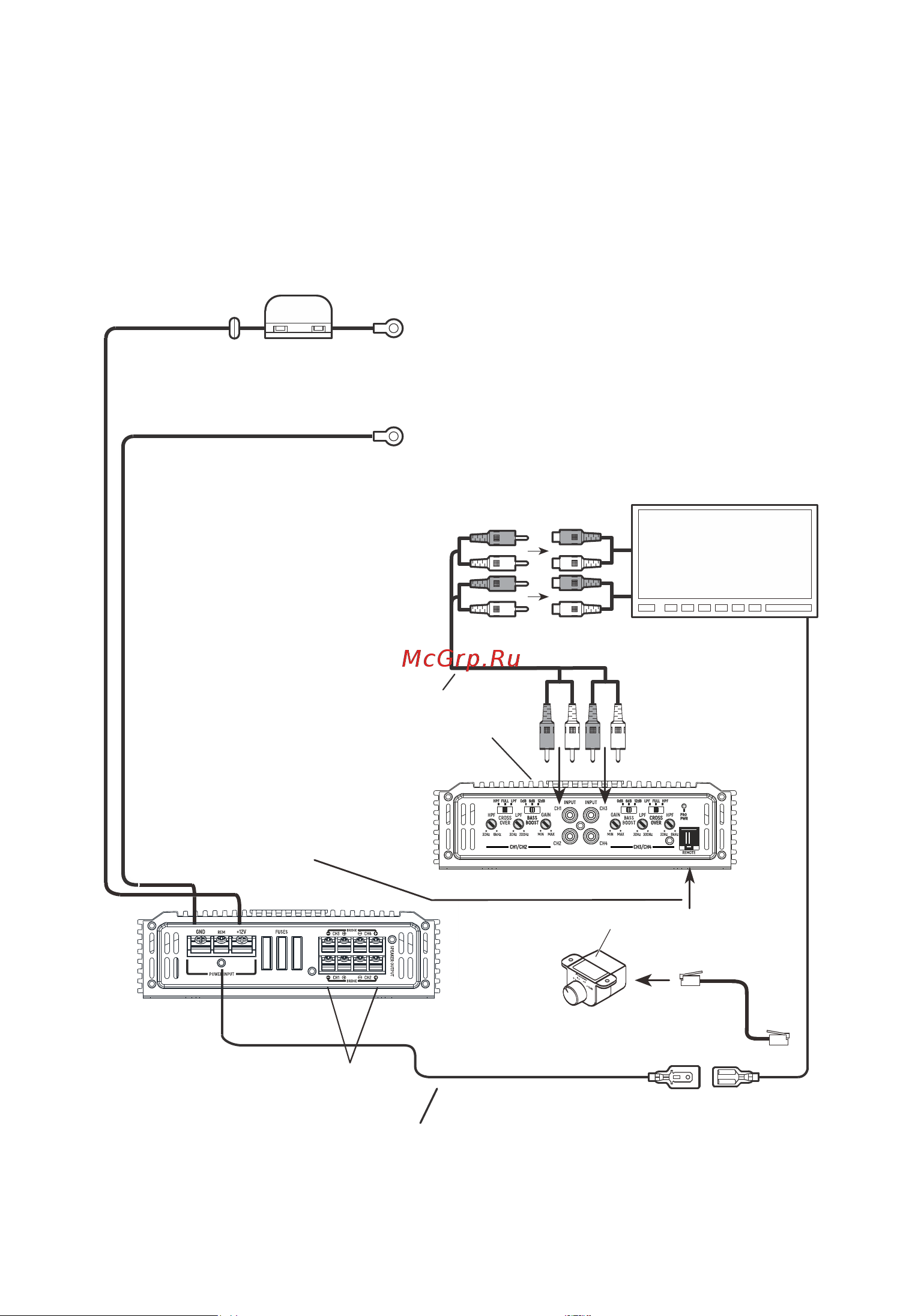

Изображена диаграмма с внешним подключением источника сигнала.

Колба с предохранителем

80А

После выполнения всех подключений,

подключите плюсовую клемму «+»

к автомобильному аккумулятору

Подключите отрицательную

клемму к кузову автомобиля;

Головное устройство

с линейным выходом

Соедините межблочным кабелем

(приобретается отдельно) линейный

выход головного устройства

с линейным входом на усилителе

С помощью удлиняющего

провода, соедините усилитель

с пультом дистанционного

управления Bass Boo

Дистанционное управление

уровнем Bass Boo

Провод управления включением усилителя. Соедините эту клемму с соответствующим

проводом на головном устройстве. Также клемму можно подключить к резистору

автомобильной антенны. Ещё один метод – подключить провод REMOTE на зажигание

автомобиля

Блок акустических терминалов

для подключения акустики
