7

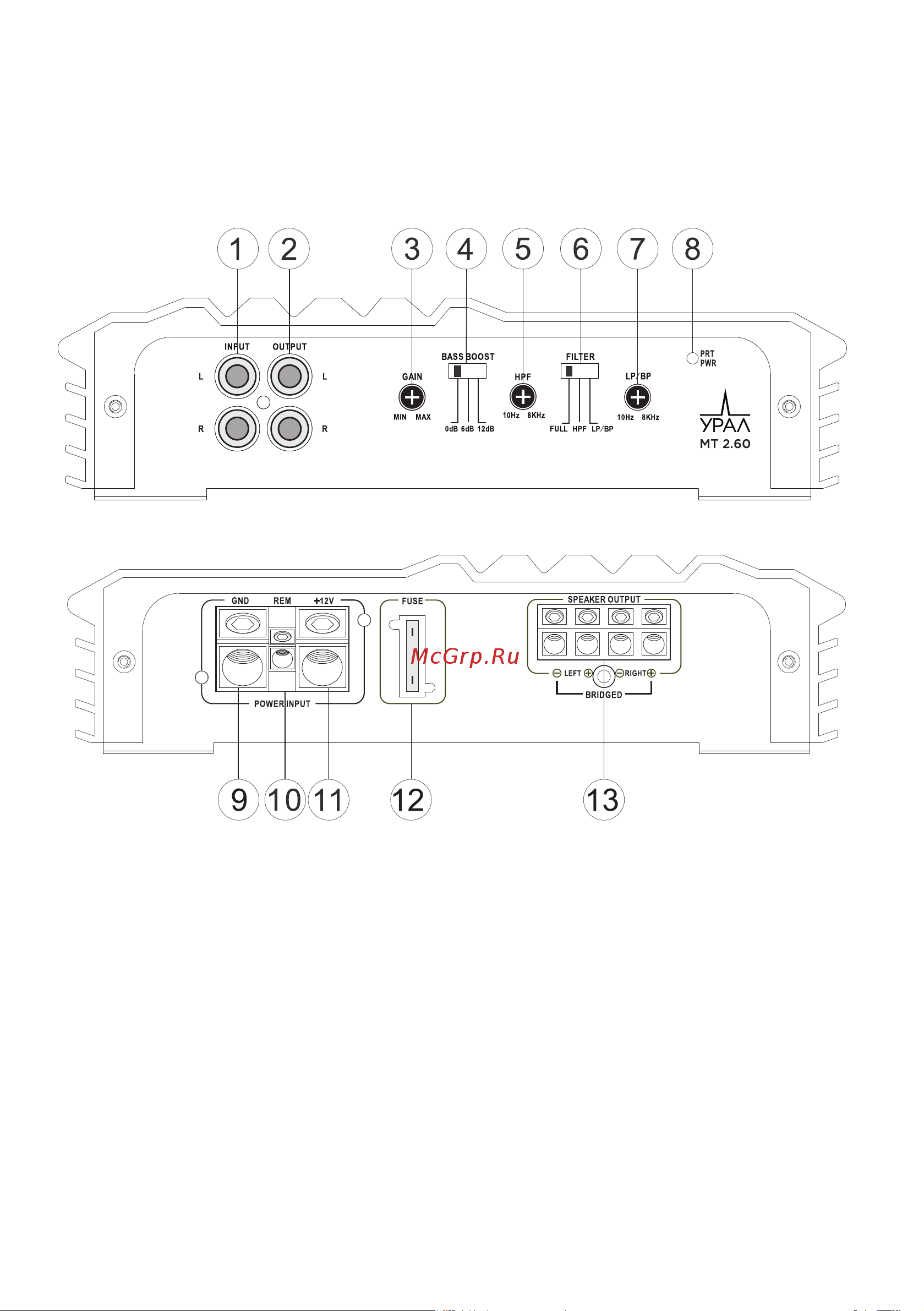

ОРГАНЫ УПРАВЛЕНИЯ И ПРИМЕРЫ СХЕМ ВКЛЮЧЕНИЯ
УСИЛИТЕЛЬ УРАЛ МТ 2.60
НАЗНАЧЕНИЕ И РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ
1. RCA-разъемы INPUT линейных входов каналов
Разъемы линейных входов усилителя для подключения линейных выходов
правого (R) и левого (L) каналов головного устройства.
2. RCA-разъемы OUTPUT линейных выходов
Разъемы линейных выходов усилителя для подключения к линейным входам
правого (R) и левого (L) каналов дополнительного усилителя.
3. Регулятор GAIN усиления
Регулятором можно изменить усиление каналов в зависимости от уровня входного
сигнала (от 0,2 В до 6 В).
4. Переключатель BASS BOOST ступенчатой регулировки усиления низких
частот
Для увеличения усиления низких частот на 6 дБ (на частоте 45 Гц) переведите
переключатель в положение 6dB, на 12 дБ – в положение 12dB. Для отключения
усиления низких частот переведите переключатель в положение – 0dB.
