Для регулировки верхнего предельного положения корпуса инструмента

поверните ручку. В том случае, если конец насадки выйдет на длину большую,

чем необходимо, по отношению к поверхности плиты основания, поверните

ручку, чтобы уменьшить верхнее предельное положение

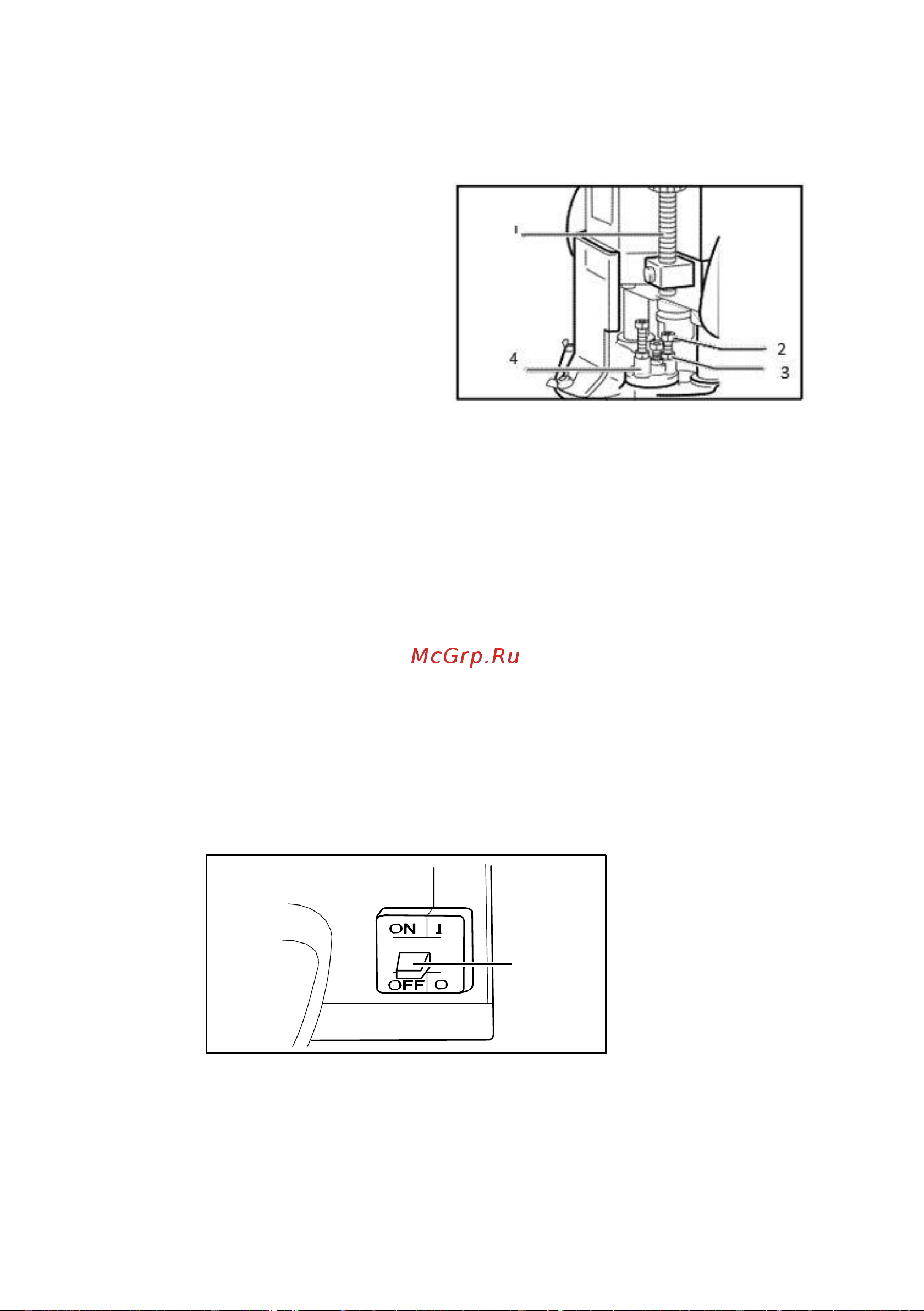

Стопорный блок

1. Стопорная опора

2. Болт с шестигранной головкой

3. Шестигранная гайка

4. Стопорный блок

Стопорный блок имеет три регулировочных шестигранных болта, которые

поднимают или опускают биту на 0,8 мм за один оборот. Вы можете легко

настроить три различные глубины резки без повторной регулировки стопорной

опоры.

Отрегулируйте самый нижний шестигранный болт для достижения самой

глубокой глубины резки согласно разделу ≪Регулировка глубины резки≫.

Отрегулируйте два оставшихся болта для достижения резки более мелкой

глубины.

Различия в высоте этих шестигранных болтов эквивалентны различиям глубины

резки.

Для регулировки шестигранных болтов, сначала ослабьте шестигранные

гайки на шестигранных болтах с помощью ключа, затем поверните

шестигранные болты. После достижения необходимого положения, затяните

шестигранные гайки, удерживая шестигранные болты в необходимом

положении. Стопорный блок также удобен для того,чтобы осуществлять три

прохода, постепенно увеличивая глубину биты при резке глубоких пазов.

Включение\выключение инструмента

• Перед включением инструмента в розетку всегда проверяйте, выключен ли

инструмент.

• Перед включением переключателя убедитесь, что замок вала открыт.

• При выключении инструмента крепко держитеинструмент, чтобы

погасить противодействие.

Для запуска инструмента переведите рычаг переключателя в положение I (ВКЛ).

Для остановки инструмента переведите рычаг переключателя в положение O

(ВЫКЛ).
