INGCO RT160028 [16/19] Направляющая кромкообрезчика

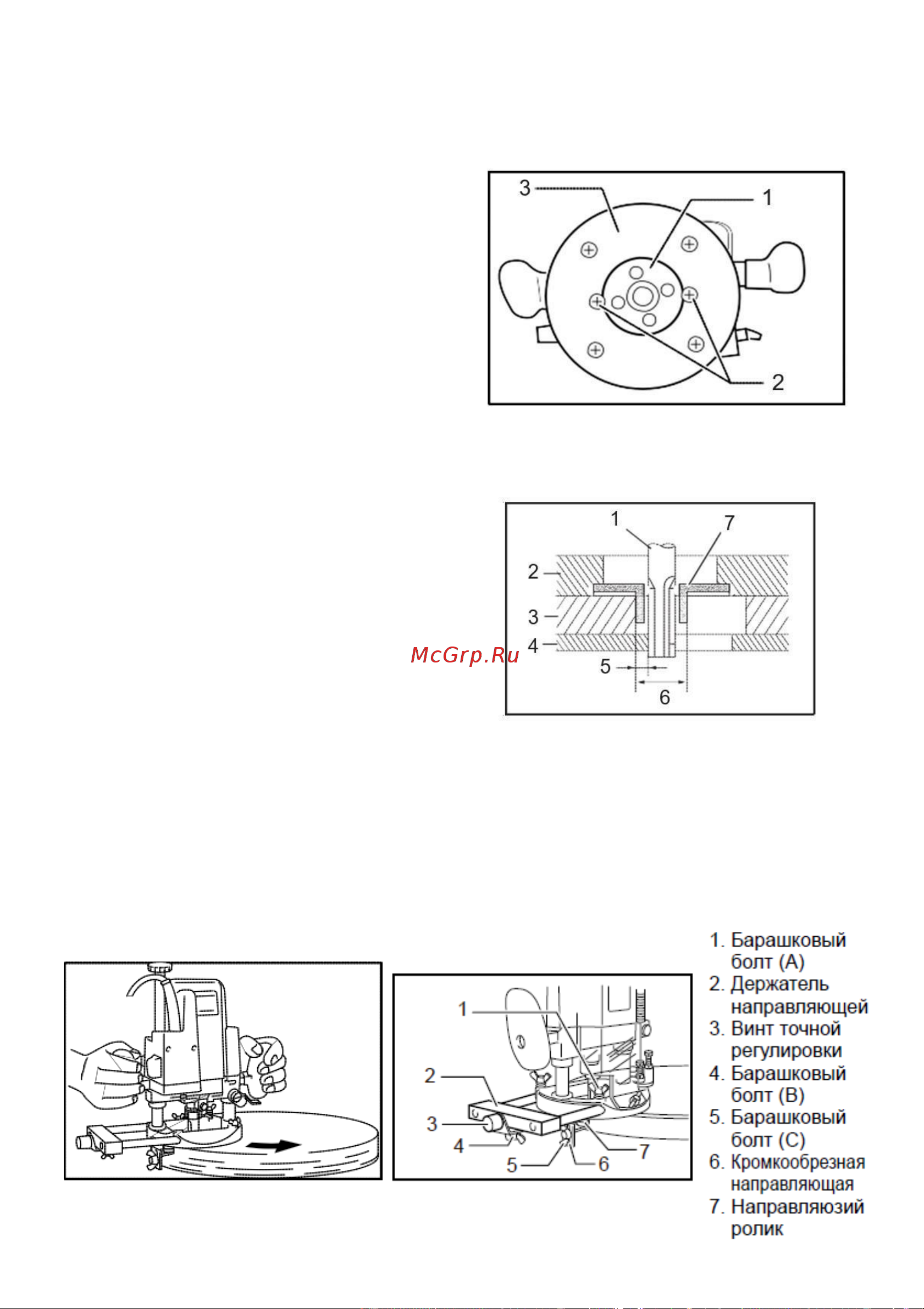

Для установки профильной направляющей, ослабьте болты в основании

инструмента, вставьте профильную направляющую и затяните болты.

1. Профильная направляющая

2. Винт

3. Плита основания

Прикрепите профиль к обрабатываемой детали. Установите инструмент на профиль

и перемещайте его, продвигая профильную направляющую вдоль боковой стороны

профиля.

1. Бита

2. Основание

3. Профиль

4. Обрабатываемая деталь

5. Расстояние (X)

6. Внешний диаметр профильной

направляющей

7. Профильная направляющая

Примечание:

Размер вырезанной обрабатываемой детали будет немного отличаться от размера

профиля. Обеспечьте расстояние (X) между битой и внешней стороной профильной

направляющей. Расстояние (X) можно вычислить при помощи следующего уравнения:

Расстояние (X) = (наружный диаметр профильной направляющей - диаметр биты) / 2

Направляющая кромкообрезчика
