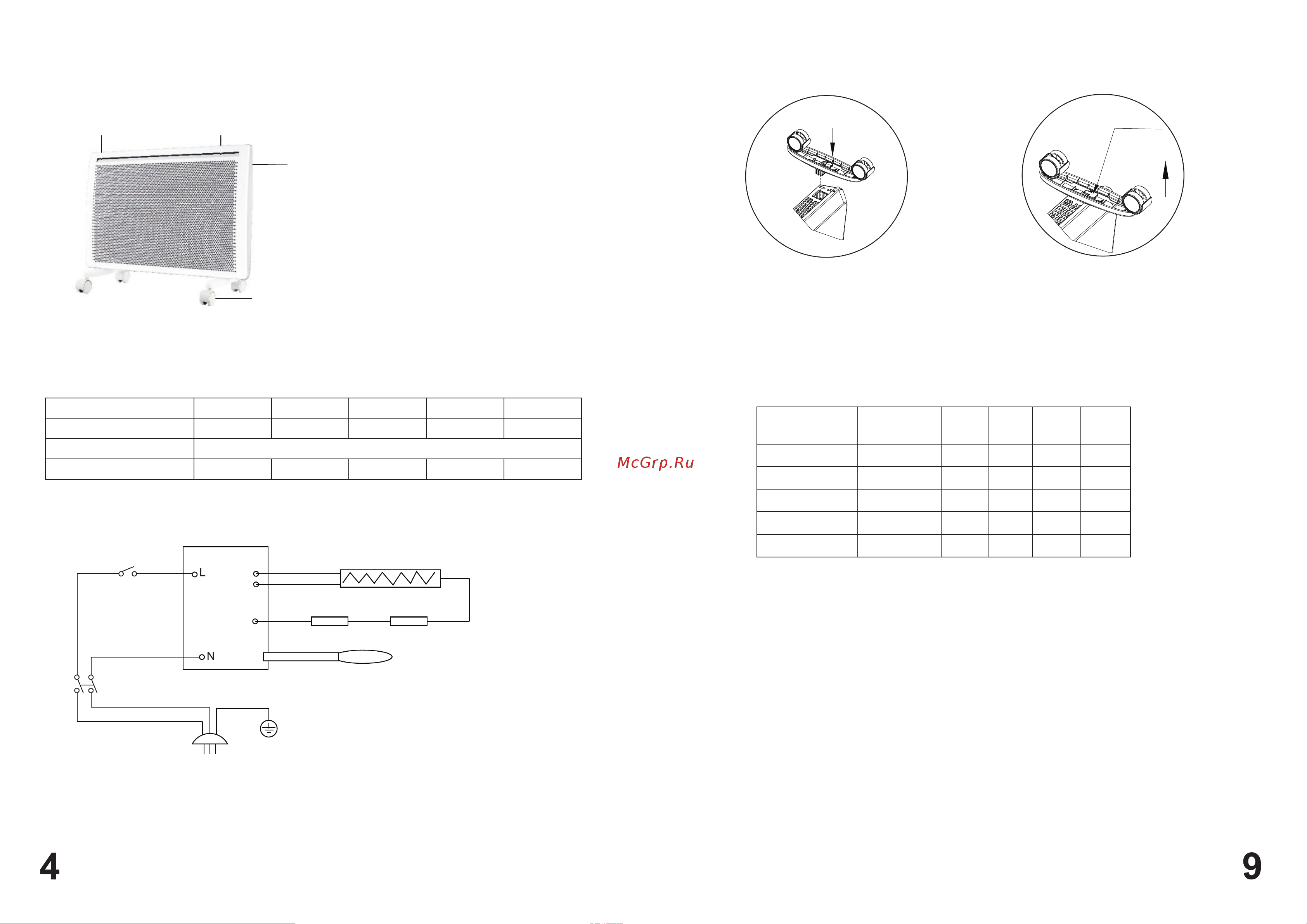

SmartWay Premium Edition 1500W Digital Smart Wi-Fi Infrared [4/6] Электрическая схема
![SmartWay Premium Edition 1500W Digital Smart Wi-Fi Infrared [4/6] Электрическая схема](/views2/2018527/page4/bg4.png)
Номер модели NDK-05DW NDK-10DW NDK-15DW NDK20DW NDK-24DW
Номинальная мощность 250/500 Вт 500/1000 Вт 750/1500 Вт 1000/2000 Вт 1200/2400 Вт
Номинальное напряжение ~220-240 В 50 Гц
Габаритные размеры (мм) 460*107*400 460*107*400 595*107*400 830*107*400 950*107*400
Внешний вид прибора
Рис. 1
1. Электрическая схема
Выход воздуха Блок управления
Выключатель
Подставка с роликами
Технические характеристики
Нагревательный элемент
Термостат KSD Термостат KSD
Датчик температуры
Печатная
плата
Выключатель защиты
от опрокидывания
Выключатель
Установка и снятие роликов
Если ролики были установлены правильно,
вы услышите щелчок.
Чтобы снять ролики, нажмите
на кнопку и достаньте их.
Кнопка
МОДЕЛЬ
МОЩНОСТЬ
(Вт)
L мм H мм L1 мм H1 мм
NDK-05DW 500/250 460 400 155 260
NDK-10DW 1000/500 460 400 155 260
NDK-15DW 1500/750 595 400 250 260
NDK-20DW 2000/1000 830 400 250 260
NDK-24DW 2400/1200 950 400 350 260
Технические характеристики
