ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

• Работы по монтажу и подсоединению прибора к сети питания должны выполняться только

электриком, хорошо знакомым с требованиями нормативной документации и тщательно их

соблюдающим.

• После встраивания прибора необходимо обеспечить защиту от прикосновения к токоведущим

частям.

• Электрические характеристики прибора приведены на заводской табличке, расположенной на

корпусе варочной панели рядом с соединительной коробкой.

• Подсоединение к сети питание должно осуществляться с помощью кабеля с проводником

заземления или через многополюсный автоматический выключатель с расстоянием между

контактами 3 мм в разомкнутом положении.

• Электрический контур прибора должен быть отделен от источника питания с помощью таких

защитных устройств, как автоматический выключатель, плавкий предохранитель или

контактор.

• Если прибор не оснащен разъемным соединением, то, согласно требованиям строительных

норм, средства отсоединения прибора от сети питания должны встраиваться в жесткую

электропроводку.

• Кабель питания должен быть проложен так, чтобы не касаться тех частей варочной панели,

которые могут нагреться во время работы.

Осторожно!

Данный прибор предназначен для подсоединения только к сети питания 230 В, 50/60 Гц.

Подсоединение проводника заземления является обязательным.

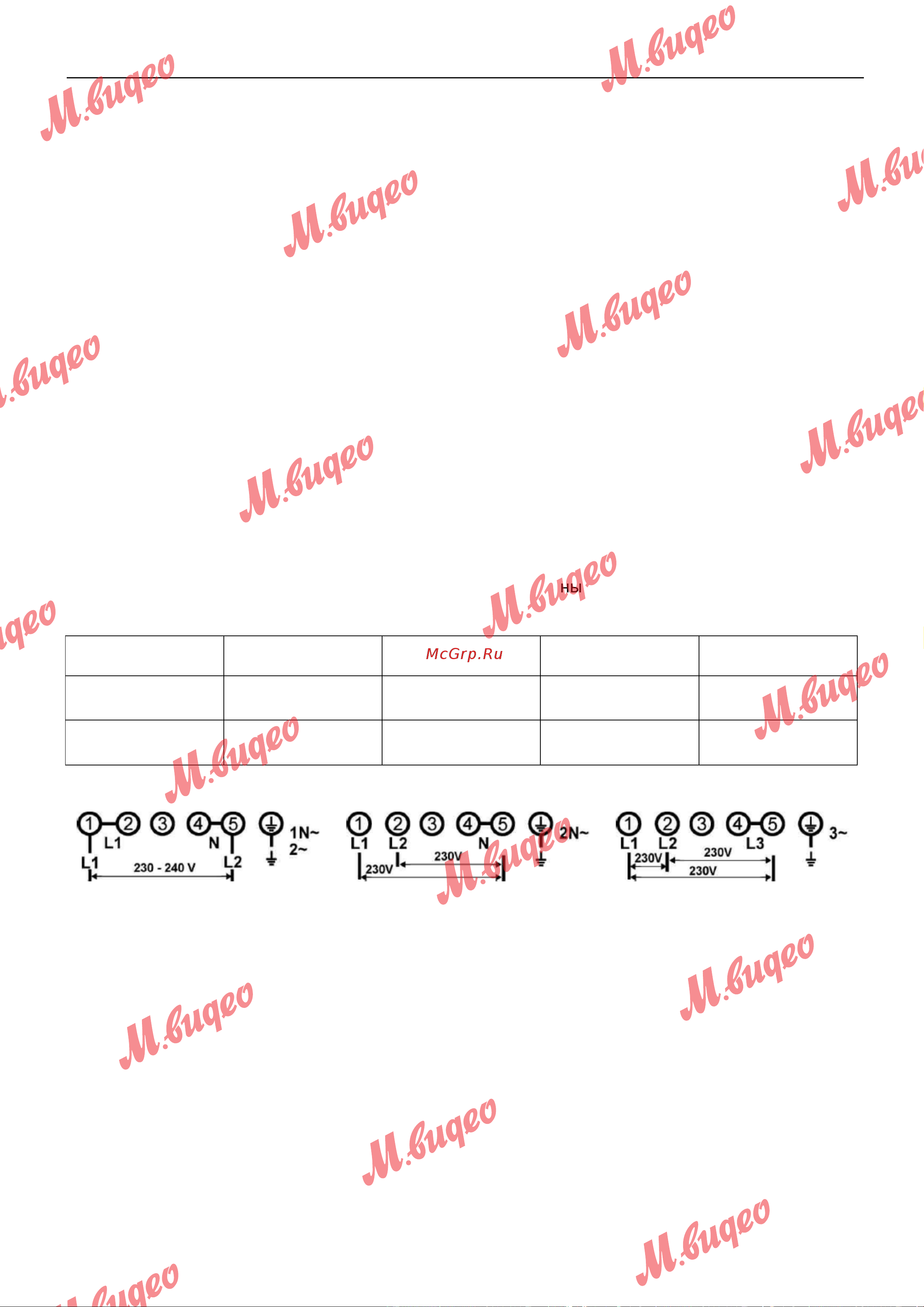

Руководствуйтесь схемой электрических соединений.

Соединительная коробка расположена снизу с задней стороны корпуса варочной панели. Чтобы

снять крышку используйте отвертку средних размеров. Вставьте ее в прорезь и снимите крышку.

Сеть питания

Подсоединение

Сечение кабеля

Кабель

Номинал

устройства защиты

230 В, 50/60 Гц

1 фаза + N

3 x 2,5 мм

H 05 VV - F

H 05 RR - F

25 А*

400 В, 50/60 Гц

2 фазы + N

4 x 1,5 мм

H 05 VV - F

H 05 RR - F

16 A *

* рассчитано с учетом коэффициента одновременности согласно стандарта EN 60 335-2-6
