Kuppersbusch KI 9560.0 SR [21/24] Подключение к электросети

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

 Работы по монтажу и подсоединению прибора к сети питания должны выполняться только элек-

триком, хорошо знакомым с требованиями нормативной документации и тщательно их соблюда-

ющим.

 После встраивания прибора необходимо обеспечить защиту от прикосновения к элементам под

напряжением.

 Электрические характеристики прибора приведены на заводской табличке, расположенной на

корпусе варочной панели рядом с соединительной коробкой.

 Подсоединение к сети питание должно осуществляться с помощью кабеля с проводником зазем-

ления или через многополюсный автоматический выключатель с расстоянием между контактами

3 мм в разомкнутом положении.

 Электрический контур прибора должен быть отделен от источника питания с помощью таких за-

щитных устройств, как автоматический выключатель, плавкий предохранитель или контактор.

 Если прибор не оснащен разъемным соединением, то, согласно требованиям строительных

норм, средства отсоединения прибора от сети питания должны встраиваться в жесткую электро-

проводку.

 Кабель питания должен быть проложен так, чтобы не касаться тех частей варочной панели или

духового шкафа, которые могут нагреться во время работы.

Осторожно!

Данный прибор предназначен для подсоединения только к сети питания 230 В, 50/60 Гц.

Подключение проводника заземления является обязательным.

Подключение должно осуществляться в соответствии со схемой электрических соединений.

Соединительная коробка расположена снизу с задней стороны корпуса варочной панели. Для сня-

тия крышки используйте отвертку средних размеров. Вставьте ее в прорезь и снимите крышку.

Сеть питания

Подсоединение

Сечение кабеля

Кабель

Номинал устройства за-

щиты

230 В, 50/60 Гц

1 фаза + N

3 x 2,5 мм

H 05 VV - F

H 05 RR - F

40 A *

400 В; 50/60 Гц

2 фазы + N

4 x 1,5 мм

H 05 VV - F

H 05 RR - F

25 A *

* Рассчитано с учетом коэффициента одновременности согласно стандарту EN 60 335-2-6.

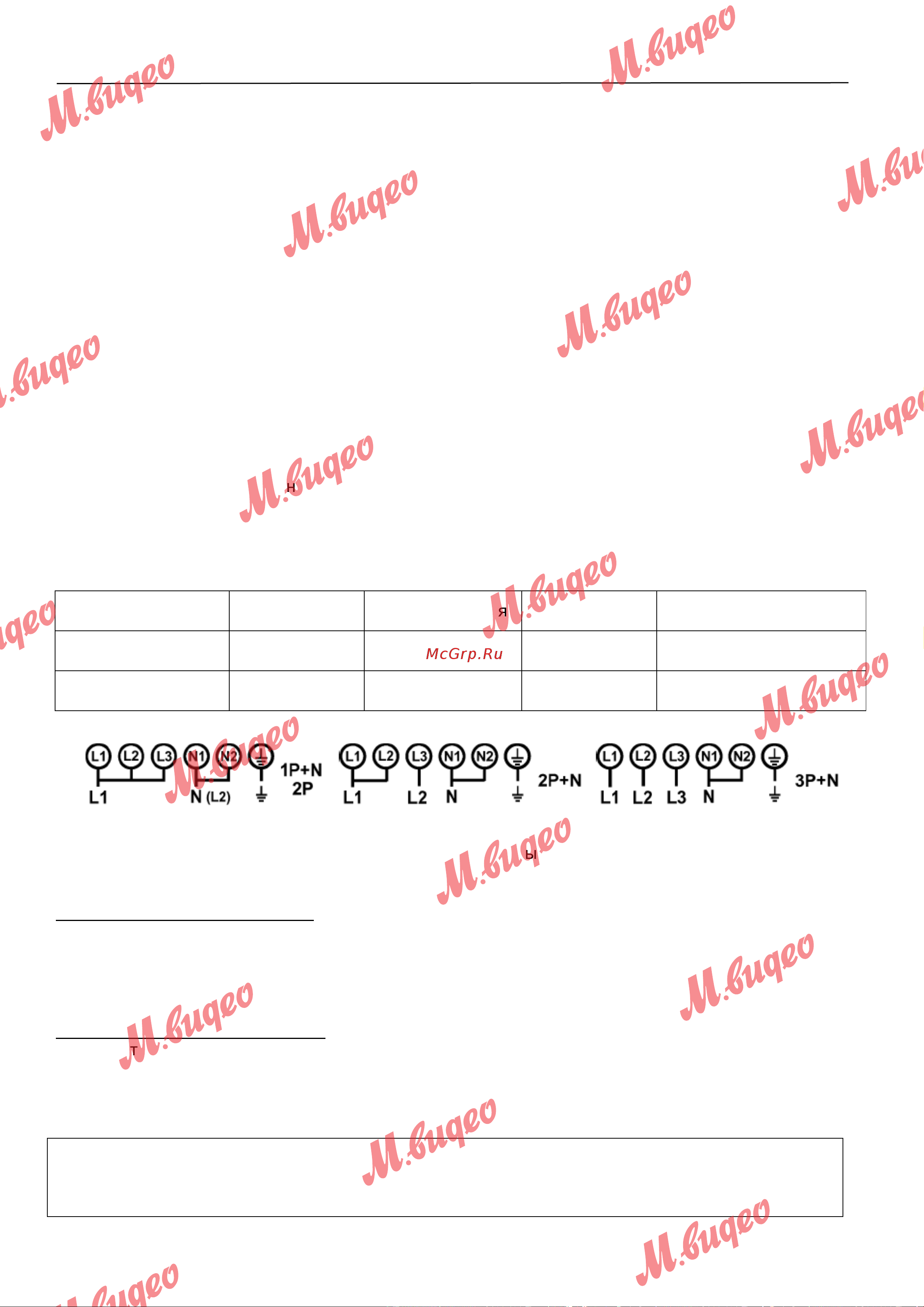

Подключение варочной панели

В зависимости от типа подключения используйте латунные перемычки, расположенные в коробке

рядом с зажимами.

Однофазная сеть 230 В ~1P + N

Установите первую перемычку между зажимами L1 и L2, вторую – между зажимами L2 и L3, а тре-

тью – между зажимами N1 и N2.

Подсоедините проводник заземления к зажиму «земля», нейтральный проводник N – к зажиму N1

или N2, фазный проводник L – к зажимам L1, L2 или L3.

Двухфазная сеть 400 В В ~2P + N

Установите первую перемычку между зажимами L1 и L2, вторую – между зажимами N1 или N2.

Подсоедините проводник заземления к зажиму «земля», нейтральный проводник N – к зажиму N1

или N2, фазный проводник L1 – к зажиму L1 или L2, а фазный проводник L2 – к зажиму L3.

Осторожно! Убедитесь, что проводники подсоединены к соответствующим зажимом, а са-

ми зажимы туго затянуты.

Производитель не несет никакой ответственности за ущерб, возникший в результате не-

надлежащего подсоединения к сети питания или который может возникнуть при исполь-

зовании прибора без заземления или с ненадлежащим заземлением.
