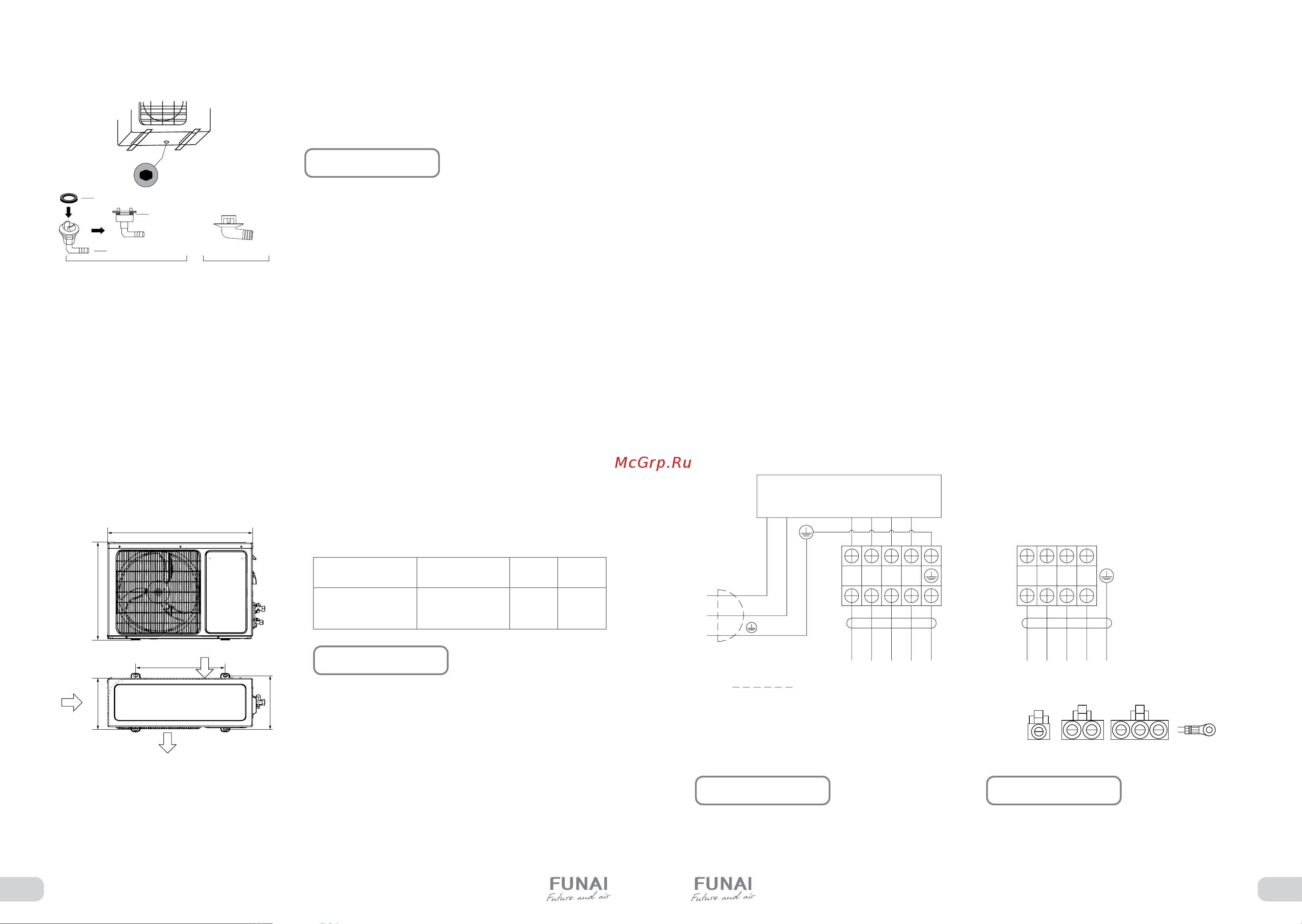

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИСПЛИТ-СИСТЕМА SAMURAI II
(1) (2)
прокладка
прокладка
дренажный отвод
отверстие
для дренажного
отвода
Изображение конструкции дренажного патрубка приведено для
справки. Конструкция дренажного патрубка вашего кондиционера может
отличаться (например, может отсутствовать резиновая прокладка)
Установочные размеры являются справочными и могут быть
изменены без предварительного уведомления.
• В местах, в которых присутствуют минеральные
масла (или их пары), например, смазочные.
• В условиях морского климата с большим со
-
держанием солей в воздухе (в зависимости от
модели и вида антикоррозийной обработки на
-
ружного блока).
• В условиях присутствия вызывающих коррозию
газов, например, сернистых.
• В условиях сильных колебаний напряжения в
сети (на промышленных предприятиях).
• В автомобильном транспорте или на водном
транспорте.
• В местах, где присутствуют сильные электро
-
магнитные поля.
• В местах, где имеются горючие газы или мате
-
риалы.
• В местах, где имеются пары кислот и щелочей,
а также в других особых условиях.
• В местах, где в окружающем воздухе присутст
-
вует большое количество взвешенных механи-
ческих частиц.
• В помещениях.
При подключении электропитания и
межблочных соединений соблюдайте
следующие требования:
• Оборудование должно иметь выделенную линию
электропитания и отдельный автомат токовой
защиты.
• Все контакты должны быть закреплены надёжно,
резьбовые соединения должны быть затянуты.
Протяните все резьбовые соединения, так
как они могли ослабнуть от вибрации при
транспортировке. Удалите все посторонние
предметы и крепления, использовавшиеся при
транспортировке.
• Электропитание соответствует спецификации
данного оборудования.
• Мощность линии электропитания соответствует
максимальной потребляемой мощности
кондиционера.
• Убедитесь, что при пуске оборудования не
происходит изменения параметров электросети
более чем на 10 % от номинального рабочего
напряжения, указанного в спецификации
оборудования.
• Убедитесь, что сечение кабеля соответствует
спецификации оборудования.
• В сырых и влажных помещениях всегда
используйте УЗО.
• Убедитесь, что исключена возможность
возникновения проблем с электропитанием, т.к.
они могут повлечь частые срабатывая реле, что
приведёт к выходу из строя контактов, а также к
неправильному функционированию защиты от
перегрузки.
• Предусмотрите возможность одновременного
отключения от источника питания всех питающих
проводов.
• Подключение электропитания и осуществление
межблочных соединений должны выполняться
квалифицированным персоналом.
ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ НАРУЖНЫЕ БЛОКИ СПЛИТ-СИСТЕМ В СЛЕДУЮЩИХ МЕСТАХ:
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ И ОСУЩЕСТВЛЕНИЕ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ
УСТАНОВОЧНЫЕ ДАННЫЕ ДЛЯ НАРУЖНЫХ БЛОКОВ:
Выброс воздуха
Забор
воздуха
Забор
воздуха
Ш
А
Б
В
Г
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
Модель
кондиционера
Размеры наружного
блока Ш×В×Г, мм
Размер
А, мм
Размер
Б, мм
RAC-SM20HP.D04/U
RAC-SM25HP.D04/U
RAC-SM35HP.D04/U
720x495x270 452 255
• Если наружный блок оснащён функцией теплового насоса, установите патрубок отвода конденсата
наружного блока. По этому патрубку будет отводиться конденсат, образующийся при работе наружного
блока в режиме нагрева.
Данные схемы приведены только для справки. Если схема
подключений на вашем блоке отличается, для осуществления
подключения воспользуйтесь схемой электроподключений,
приведенной на вашем кондиционере.
Если на внутреннем и наружном блоке присутствуют отдельные
кабели с собственными разъёмами, соедините их.
СХЕМЫ МЕЖБЛОЧНЫХ СОЕДИНЕНИЙ
Параметры рекомендуемых к применению межблочных
и силовых кабелей вы можете посмотреть в разделе
«Технические характеристики».
Модели с индексами 20/25/35
ПРИМЕЧАНИЕ ПРИМЕЧАНИЕ
32(N)
N
К электропитанию
Внутренний блок
Плата управления
внутреннего блока
Наружный блок
Клеммный терминал
наружного блока
К наружному блокуОт внутреннего блока
На некоторых моделях
1
L
1334 2(N) 4
