Установка панели дисплея
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера
. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
Темы:
• Последовательность действий
• Действия после завершения операции
Последовательность действий

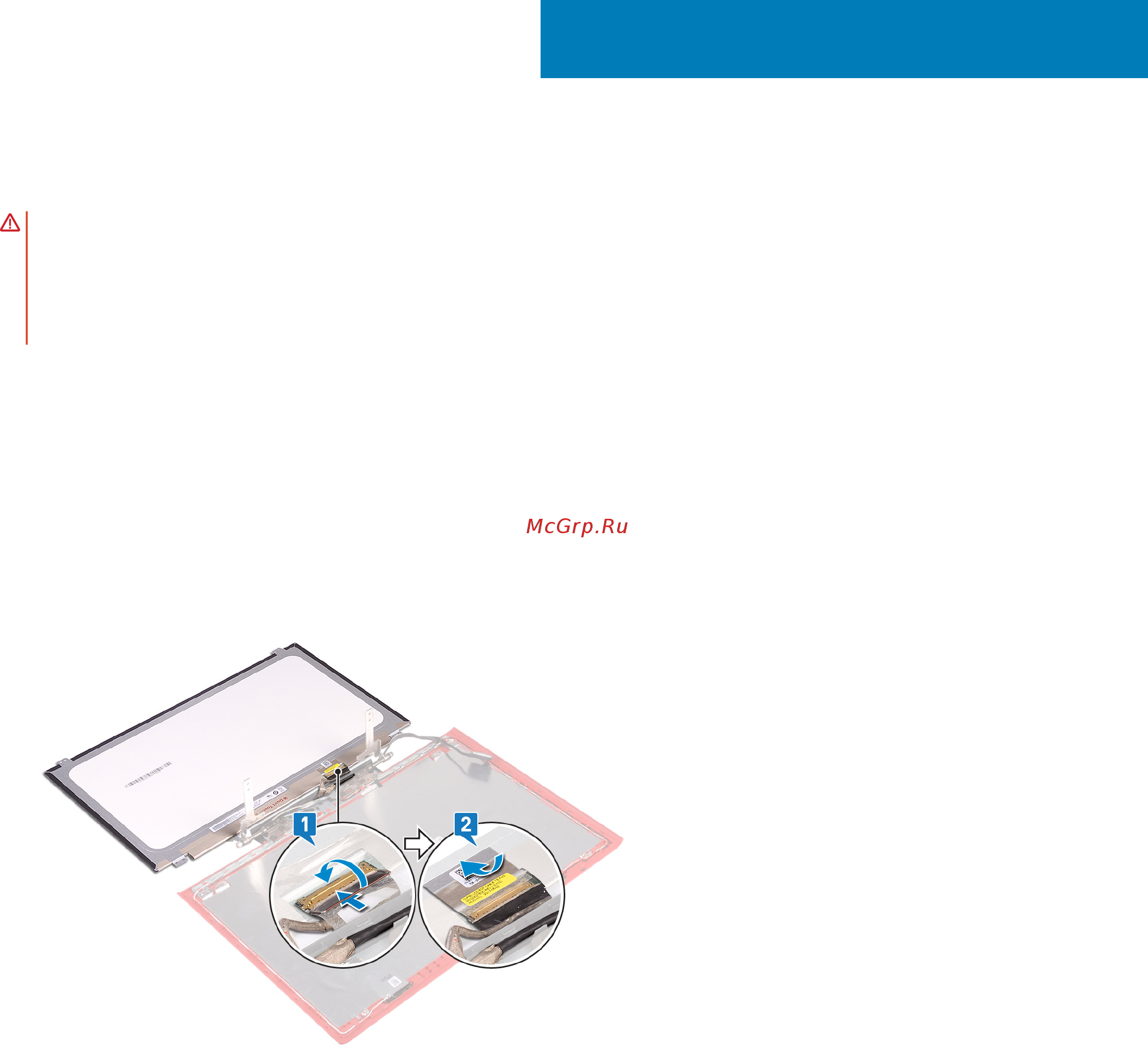

1 Вставьте кабель дисплея в разъем на панели дисплея и закройте защелку, чтобы зафиксировать кабель.
2 Приклейте ленту, которой кабель дисплея крепится к панели дисплея.
3 Переверните панель дисплея и осторожно поместите ее на заднюю крышку дисплея.
4 Совместите отверстия для винтов на панели дисплея с отверстиями для винтов на задней крышке дисплея.
5 Заверните четыре винта крепления панели дисплея к задней крышке дисплея (M2x2,5).
48
Установка панели дисплея 91
