RU-8

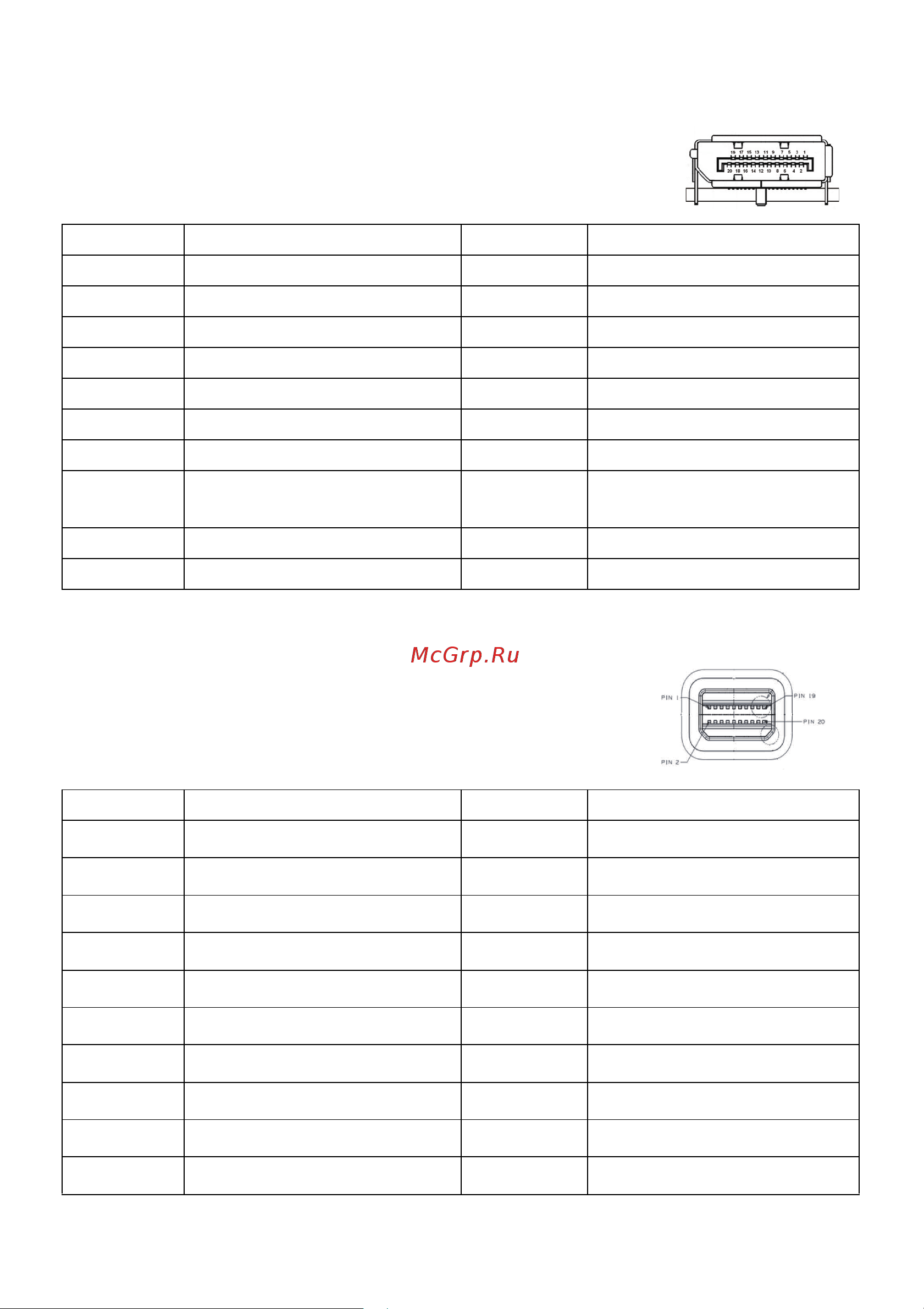

20-контактный сигнальный кабель цветного дисплея*
* только для некоторых моделей
20-контактный цветной кабель Mini-DP*
* только для некоторых моделей
Контакт Описание Контакт Описание
1. Lane0(p) 11. GND
2. GND 12. Lane3(n)
3. Lane0(n) 13. Config1
4. Lane1(p) 14. Config2
5. GND 15. AUX_CH (n)
6. Lane1(n) 16. GND
7. Lane2(p) 17. AUX_CH (p)
8. GND 18.
Определение "горячего"
подключения
9. Lane3(n) 19. DP Power_Return
10. Lane3(p) 20. DP Power
Контакт Значение Контакт Значение
1. Lane0(p) 11. GND
2. GND 12. Lane3(n)
3. Lane0(n) 13. Config1
4. Lane1(p) 14. Config2
5. GND 15. AUX_CH (n)
6. Lane1(n) 16. GND
7. Lane2(p) 17. AUX_CH (p)
8. GND 18. Hot Plug Detect
9. Lane3(n) 19. DP Power_Return
10. Lane3(p) 20. DP Power
