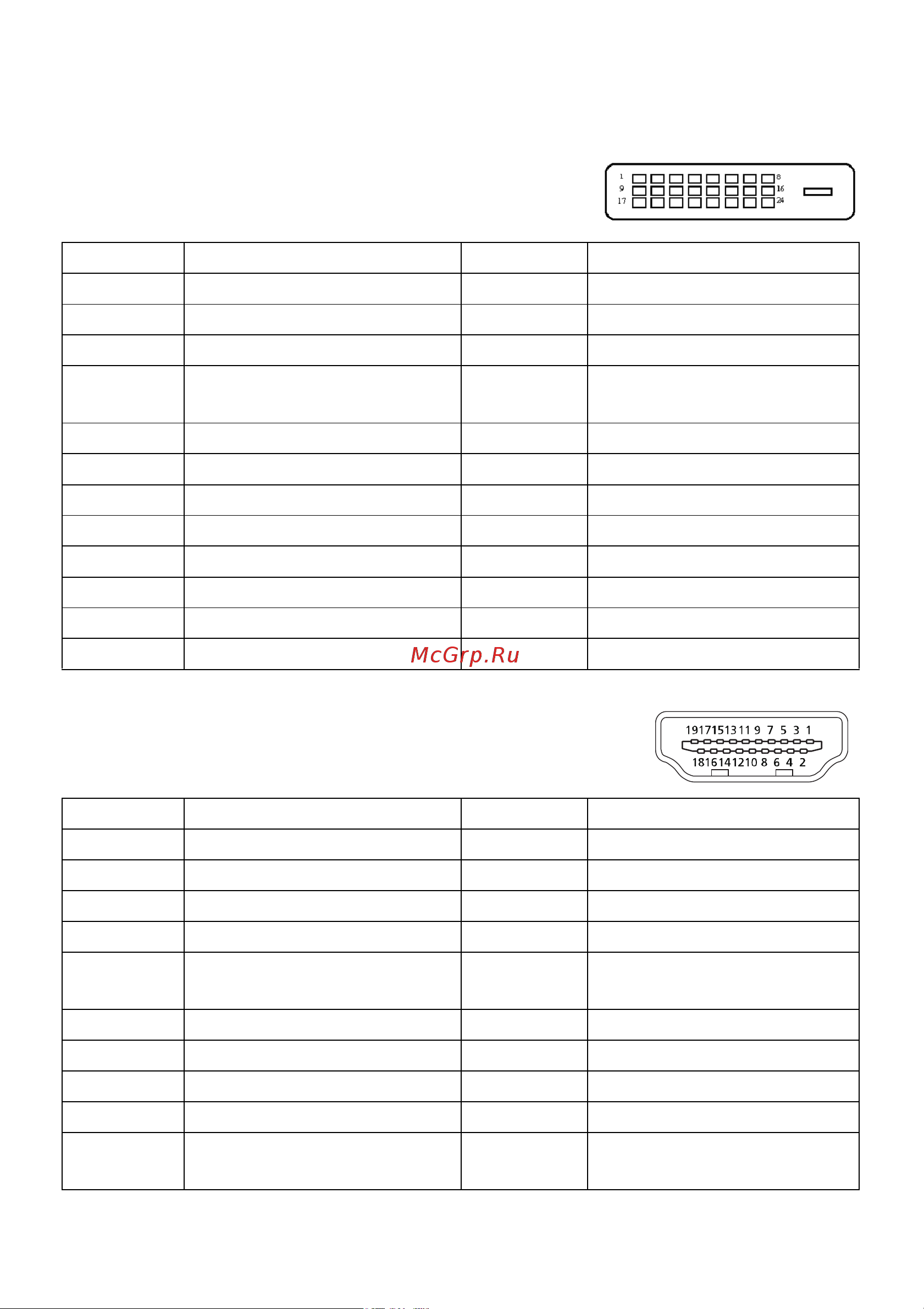

Назначение контактов разъема

24-контактный сигнальный кабель

цветного дисплея*

* только для некоторых моделей

19-контактный сигнальный кабель цветного дисплея*

* только для некоторых моделей

Контакт Значение Контакт Значение

1. TMDS Data2- 13. NC

2. TMDS Data2+ 14. Питание +5 В

3. TMDS Data 2/4 Shield 15. Logic Ground

4. NC 16.

Определение "горячего"

подключения

5. NC 17. TMDS Data0-

6. DDC Clock 18. TMDS Data0+

7. DDC Data 19. TMDS Data 0/5 Shield

8. NC 20. NC

9. TMDS Data1- 21. NC

10. TMDS Data1+ 22. TMDS Clock Shield

11. TMDS Data 1/3 Shield 23. TMDS Clock+

12. NC 24. DDC TMDS Clock-

Контакт Значение Контакт Значение

1. TMDS Data2+ 10. TMDS Clock+

2. TMDS Data2 Shield 11. TMDS Clock Shield

3. TMDS Data2- 12. TMDS Clock-

4. TMDS Data1+ 13. CEC

5. TMDS Data1 Shield 14.

Резерв (не используется

устройством)

6. TMDS Data1- 15. SCL

7. TMDS Data0+ 16. SDA

8. TMDS Data0 Shield 17. DDC/CEC Ground

9. TMDS Data0- 18. Питание +5 В

19.

Определение "горячего"

подключения
