Acer R242YAyi [17/27] Русский
![Acer R242YAyi [17/27] Русский](/views2/1215472/page17/bg11.png)
5
Русский

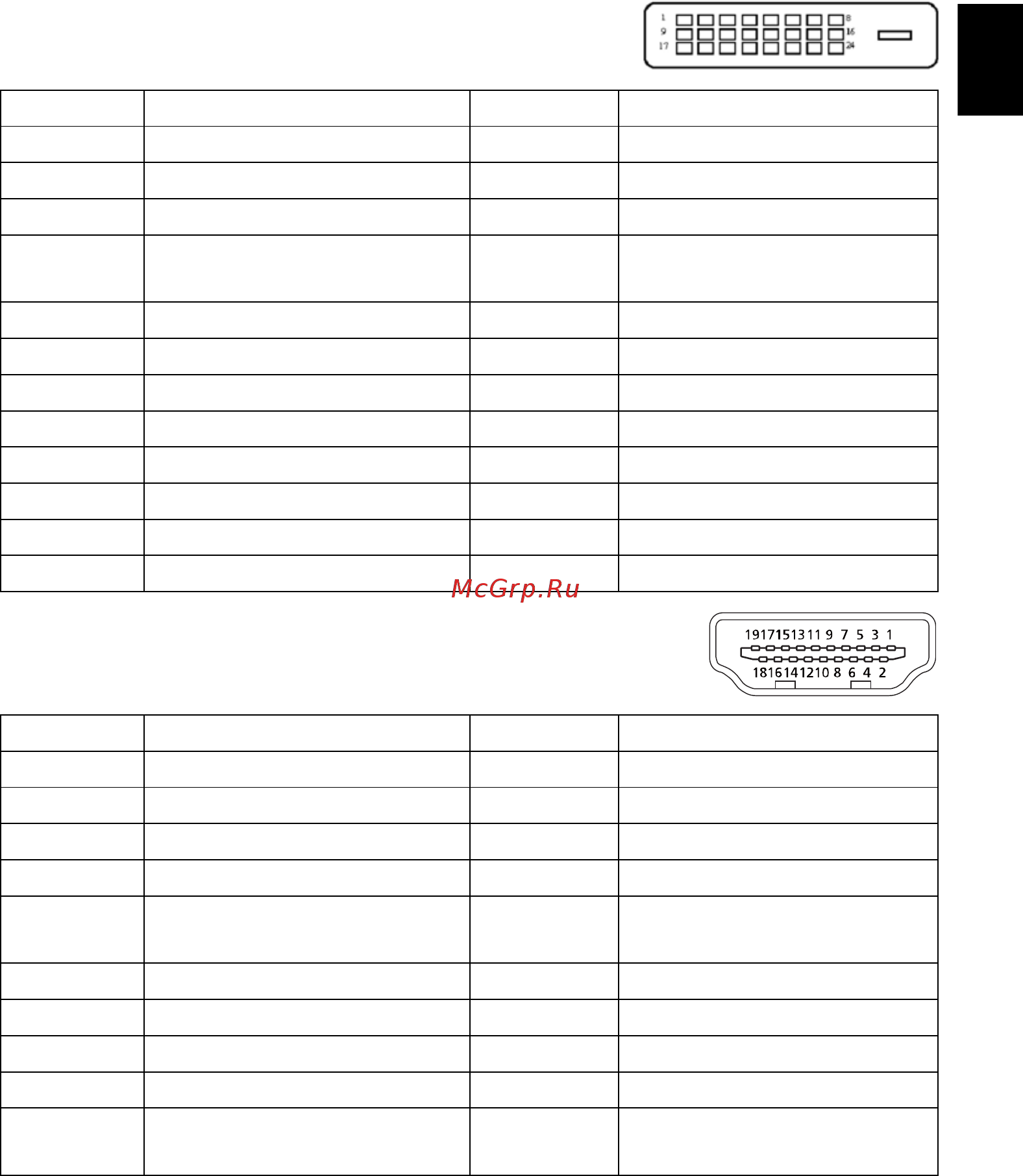

24-контактный сигнальный кабель цветного дисплея*
19-контактный сигнальный кабель цветного дисплея*
* только для некоторых моделей
Контакт Значение Контакт Значение
1. TMDS Data2- 13. NC
2. TMDS Data2+ 14. Питание +5 В
3. TMDS Data 2/4 Shield 15. Logic Ground
4. NC 16.
Определение "горячего"
подключения
5. NC 17. TMDS Data0-
6. DDC Clock 18. TMDS Data0+
7. DDC Data 19. TMDS Data 0/5 Shield
8. NC 20. NC
9. TMDS Data1- 21. NC
10. TMDS Data1+ 22. TMDS Clock Shield
11. TMDS Data 1/3 Shield 23. TMDS Clock+
12. NC 24. DDC TMDS Clock-
Контакт Значение Контакт Значение
1. TMDS Data2+ 10. TMDS Clock+
2. TMDS Data2 Shield 11. TMDS Clock Shield
3. TMDS Data2- 12. TMDS Clock-
4. TMDS Data1+ 13. CEC
5. TMDS Data1 Shield 14.
Резерв (не используется
устройством)
6. TMDS Data1- 15. SCL
7. TMDS Data0+ 16. SDA
8. TMDS Data0 Shield 17. DDC/CEC Ground
9. TMDS Data0- 18. Питание +5 В
19.
Определение "горячего"
подключения
