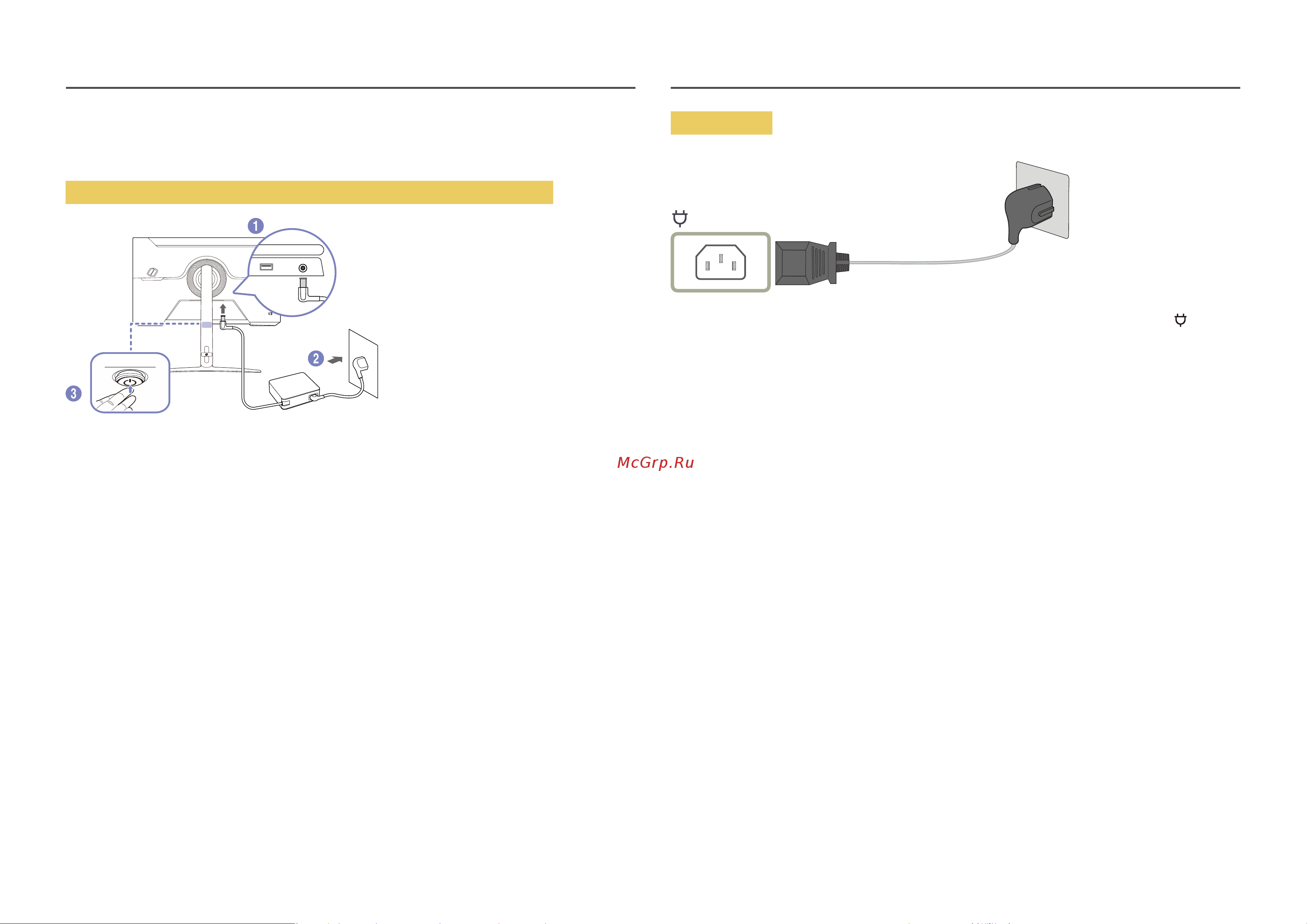

24
Подключение кабеля питания
S27AG50* / S32AG50* / S27AG52* / S32AG52* / S28AG70*
HDMI IN DP IN SERVICE
DC 19V
1
Подключите кабель питания к адаптеру постоянного/переменного тока. Затем подключите
адаптер постоянного/переменного тока к порту постоянного тока DC 19V на задней панели
устройства.
‒ Номинальное энергопотребление адаптеров различается в зависимости от модели.
Используйте адаптер, соответствующий характеристикам энергопотребления модели.
2
Далее подключите кабель питания к розетке.
3
Нажмите кнопку JOG на задней панели устройства, чтобы включить его.
―
Входное напряжение будет переключено автоматически.
S49AG95*N
Для работы с устройством подключите кабель питания к электрической розетке и порту на
устройстве.
―
Входное напряжение будет переключено автоматически.
