54
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1

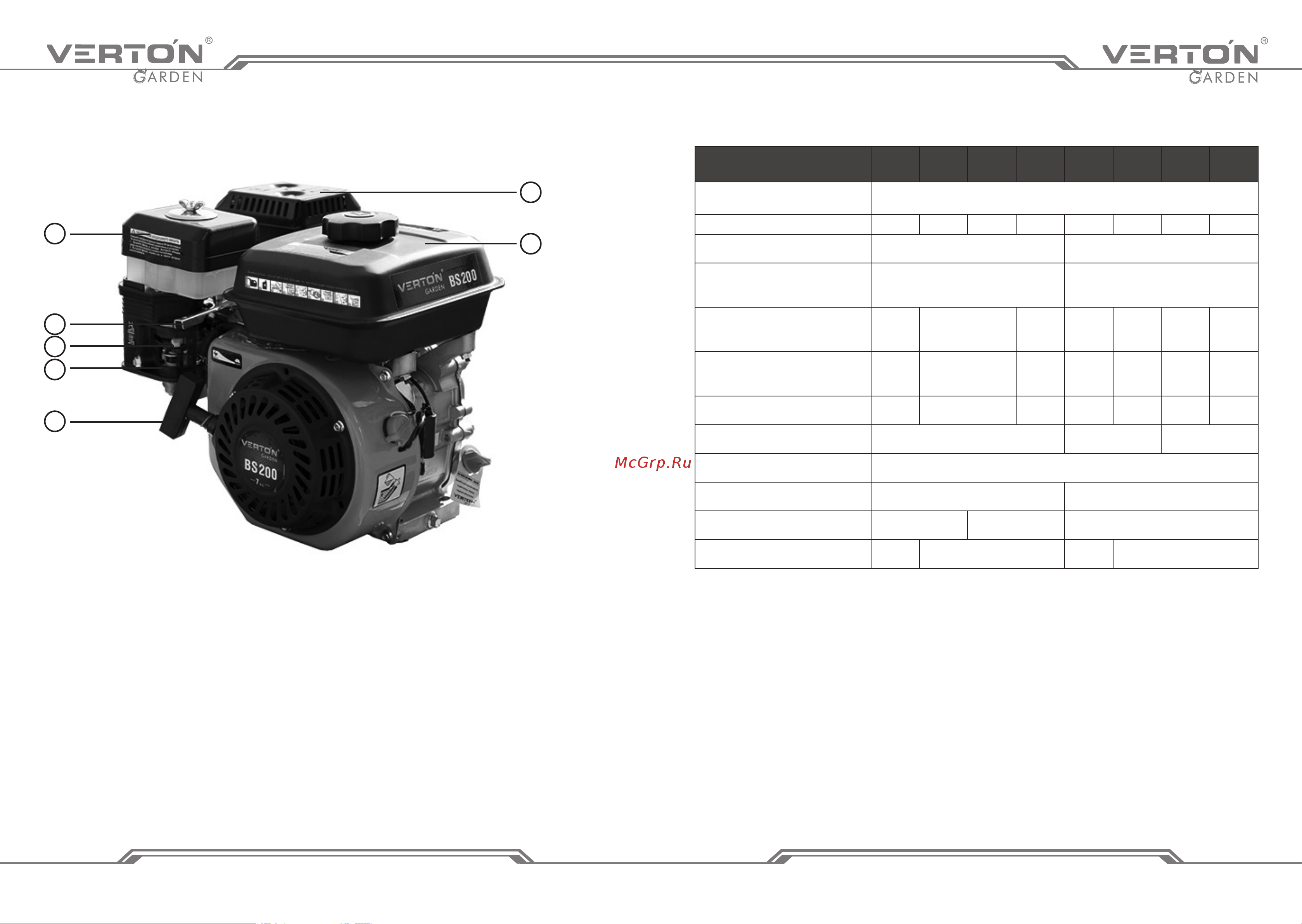

1. ОСНОВНЫЕ ЧАСТИ И УЗЛЫ ДВИГАТЕЛЯ
1. Бак топливный
2. Глушитель
3. Воздушный фильтр
4. Рычаг газа заслонки
5. Рычаг воздушной
6. Рычаг топливного крана
7. Стартер
3. ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Всегда осматривайте двигатель, прежде чем завести его.
Чтобы избежать воспламенения обеспечьте необходимую вентиляцию,
располагайте двигатель во время работы не менее чем за метр от каких либо
строении и другого оборудования. Не располагайте легко воспламеняющиеся
предметы близко к двигателю. Не допускайте детей и домашних животных
близко к двигателю во время его работы, так как они могут обжечься о разогре-
тые части двигатели или получить травму; Вы должны знать, как быстро
отключить двигатель и должны помнить все тонкости управлении им. Никогда
и никому не позволяете включать двигатель без подробных инструкций.
2
3
4
5
6
7
ХАРАКТЕРИСТИКИ BS-160
BS-200
(19)
BS-200
(20)
BS-220 BS-270 BS-390 BS-420 BS-450
Тип двигателя
4-тактный, одноцилиндровый двигатель, с верхним расположением клапа-
нов
Рабочий объем двигателя, см
3
163 196 196 212 270 389 420 445
Объем топливного бака, л 3.6 6
Объём системы
смазки двигателя, л
0.6 1.1
Диаметр цилиндра х ход
поршня, мм
68х45 68х54 70х54 70х58 88х64 90х66 92х67
Максимальная мощность,
кВт/л.с. при об. мин.
4.1/5.5
- 3600
4.8/6.5 - 3600
5/7
- 3600
6.6/9
- 3600
9.5/13
- 3600
11/15
- 3600
12.5/17
- 3600
Макс. крутящий момент, Н''м 10.8 13.2 14 16 21 23 27
Расход топлива, г/кВт*ч 360 до 374 до 370
Система охлаждения
Воздушная, с принудительной циркуляцией воздуха
Система зажигания CDI TCI
Выходной вал, мм 19 20 25
Вес нетто/брутто, кг 15/17 16/18 25/27 31/33
