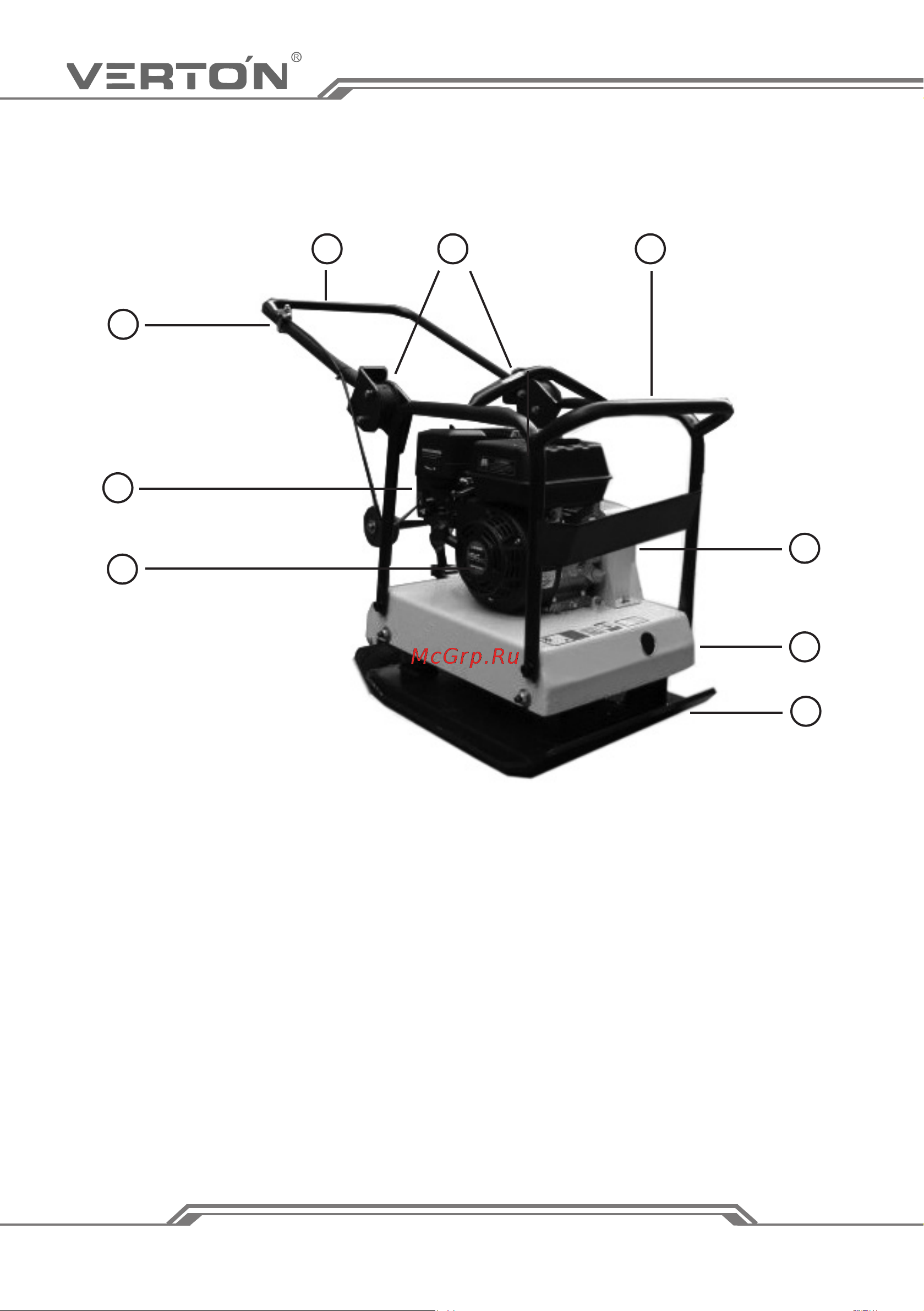

1. Стартер

2. Корпус воздушного фильтра

3. Рычаг газа

4. Рабочая рукоятка

5. Амортизатор рабочей рукоятки

6. Рама

7. Кожух приводных ремней

8. Рама опорная

9. Рабочая плита

Рис. 2

ПРИНЦИП РАБОТЫ ВИБРОПЛИТЫ

Принцип работы виброплиты заключается в следующем: крутящий момент от

вращающегося коленчатого вала двигателя через муфту сцепления центробеж-

ного типа и далее через ременную передачу передается на эксцентриковый вал

вибратора. Эксцентриковый вал вибратора при вращении создает вибрацию пли-

ты вибратора, которая оказывает воздействие на уплотняемый материал.

6. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ УПРАВЛЕНИЯ
