Morphy Richards 734050EE [3/20] Схема устройства мод 734030

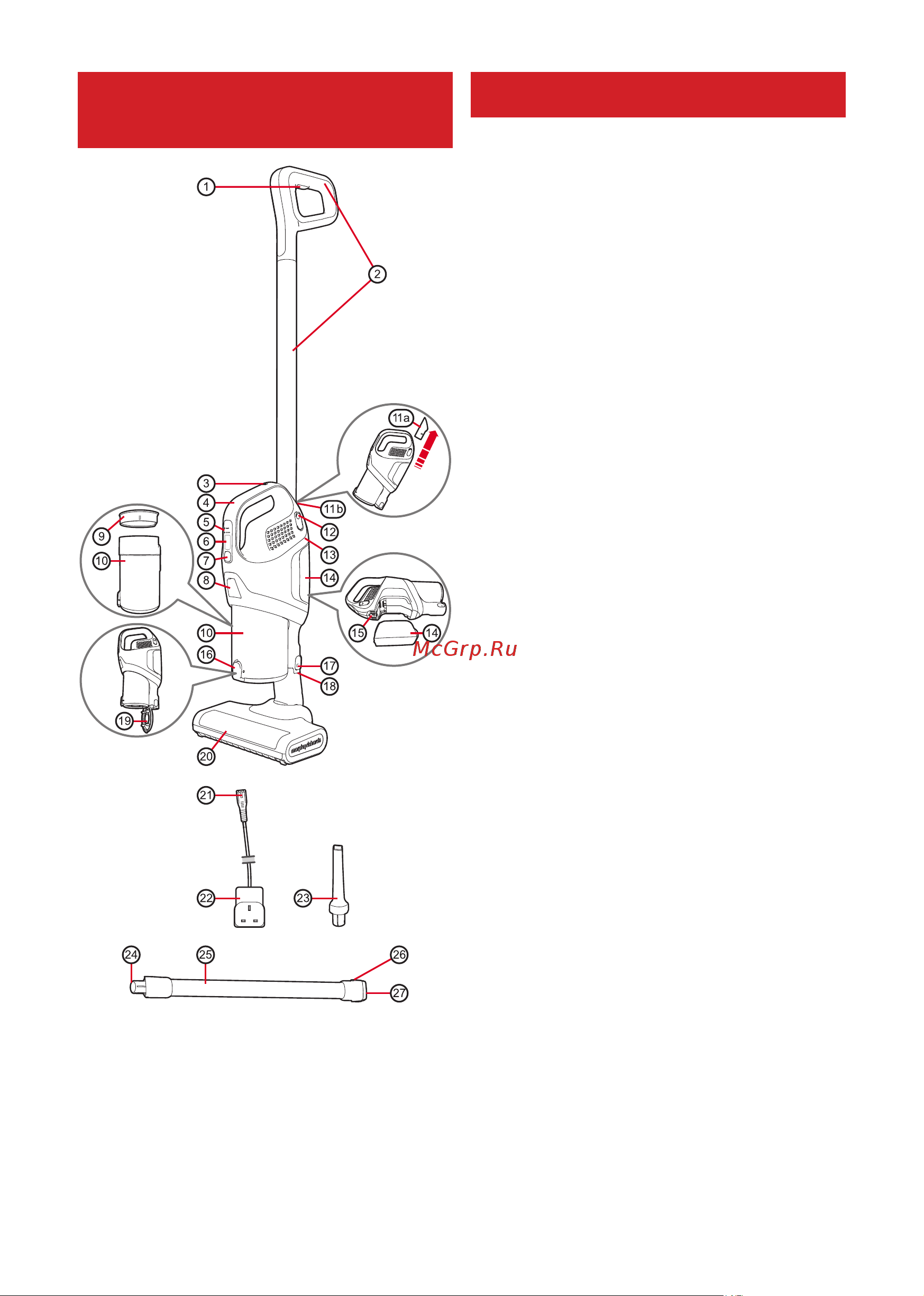

Схема устройства

модель 734055

Описание

(1) Верхняя кнопка вкл/выкл

(2) Верхняя рукоятка

(3) Гнездо зарядки

(4) Нижняя ручка

(5) Индикатор мощности

(6) Индикатор заряда

(7) Нижняя кнопка вкл/выкл

(8) Фиксатор мусоросборника

(9) Основной фильтр

(10) Мусоросборник

(11a) Заглушка

(11b) Отверстие разъема рукоятки

(12) Фиксатор рукоятки

(13) Ручной пылесос

(14) Аккумулятор

(15) Фиксатор аккумулятора

(16) Кнопка открытия мусоросборника

(17) Фиксатор насадки

(18) Входной патрубок

(19) Крышка мусоросборника

(20) Моторизированная насадка

(21) Разъем сетевого адаптера

(22) Сетевой адаптер

(23) Щелевая насадка

(24) Входное отверстие трубы

(25) Удлинительная трубка

(26) Фиксатор удлинительной трубки

(27) Выходное отверстие трубки

Схема устройства

(мод. 734030)
