Graude BMDP 60.1 E [18/20] Схема соединений
![Graude BMDP 60.1 E [18/20] Схема соединений](/views2/2022325/page18/bg12.png)
18

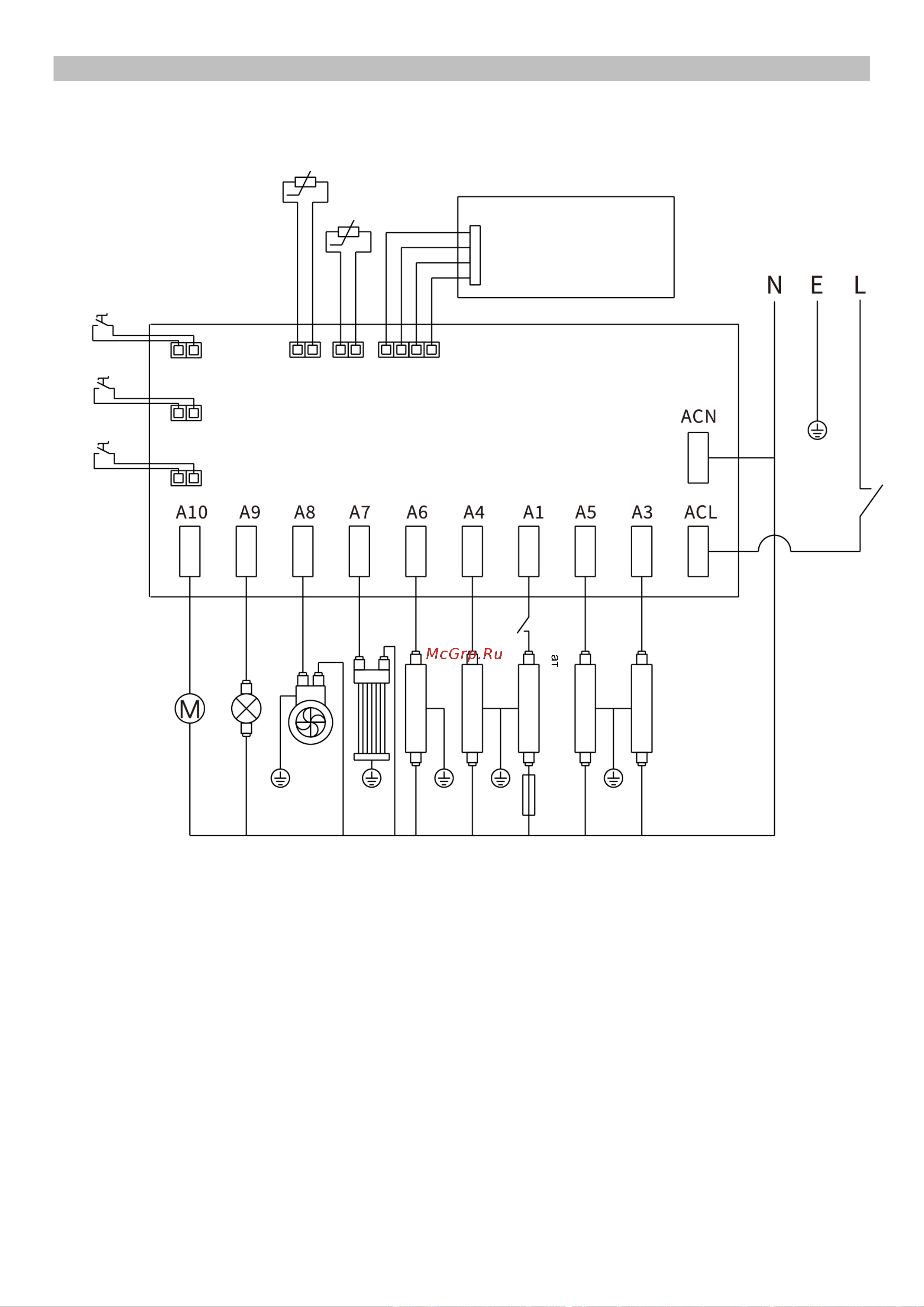

СХЕМА СОЕДИНЕНИЙ
Дисплей
Датчик рабочей камеры
Датчик
парогенератора
Дверной
датчик
Датчик уровня
воды в рез-ре
Датчик наличия
рез-ра
Термостат
Термостат
Водяной
насос
Подсветка
Конвекционный
вентилятор
Вентилятор
охлаждения
Нижний
нагреватель
Верхний внешний
нагреватель
Задний
нагреватель
Верхний внутренний
нагреватель
Генератор
пара
Предохранитель
