14

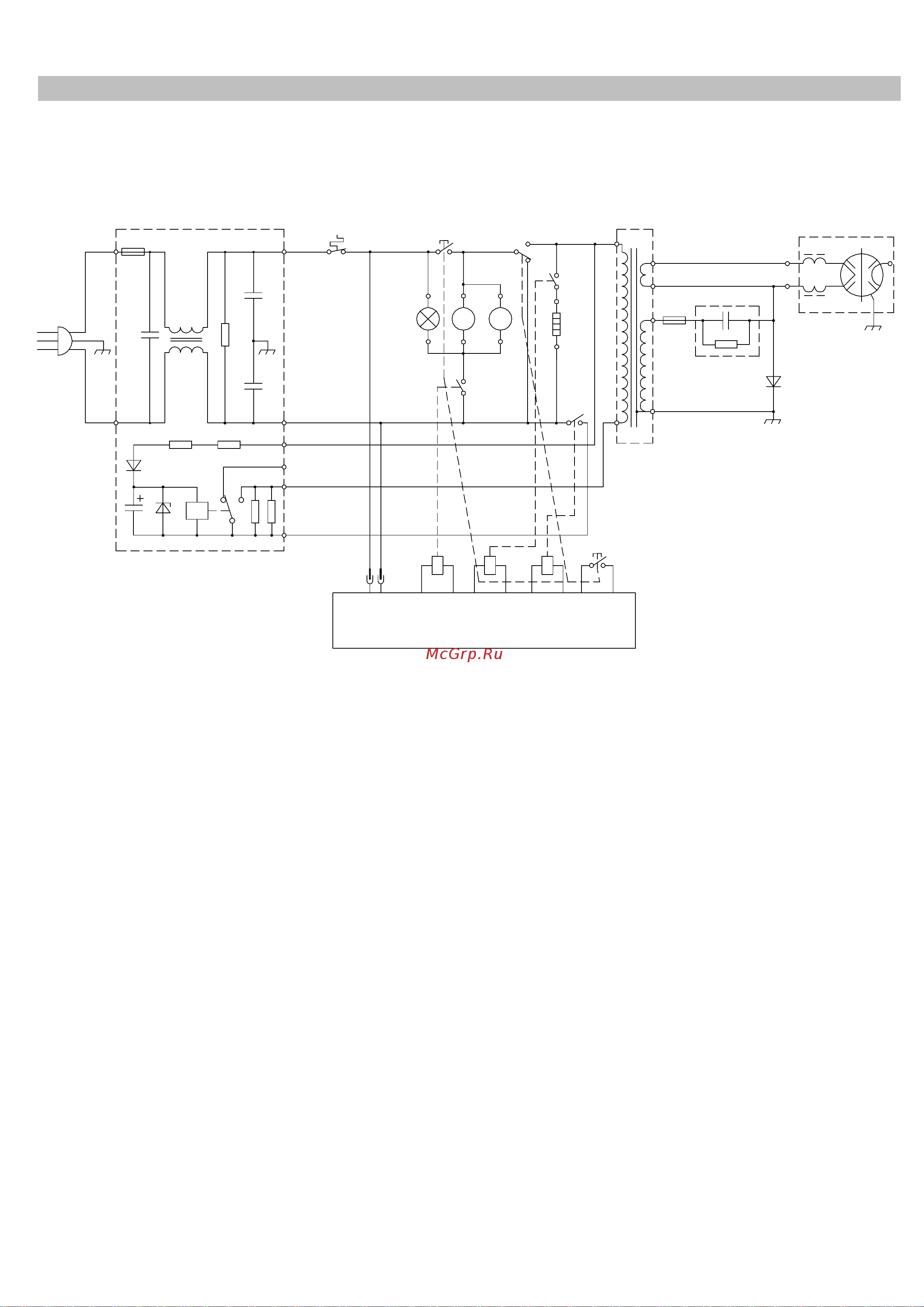

Схема соединений
(ДВЕРЦА ОТКРЫТА, НАГРЕВ НЕ ПРОИЗВОДИТСЯ)
SWA: ГЛАВНЫЙ БЛОКИРОВОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
SWB: ВТОРИЧНЫЙ БЛОКИРОВОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
SWC: КОНТРОЛЬНЫЙ БЛОКИРОВОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
*ВОЗМОЖНО ВНЕСЕНИЕ ИЗМЕНЕНИЙ В СХЕМУ
СОЕДИНЕНИЙ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ
L: ЛАМПА
FM: МОТОР ВЕНТИЛЯТОРА
TM: МОТОР ВРАЩЕНИЯ ДИСКА
H: НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ
TRANSFORMER
MAGNETRON
R4-1
C4
D2
RY
N
R3
D1
R2
КОНТРОЛЛЕР
JP1-2
JP1-1
RY
K4
K2 GNDK3 D_ SW
RY
H( OUT)
SW2
R4-2
T( IN)
N
P( OUT)
C2
RY
SWB
SO
D
N E L
L
L
C1
R1
F1
NOISE FILTER
L
C3
FU
L
FM
TM
SWA
H
SH
F2
C
SWC
FA
F
