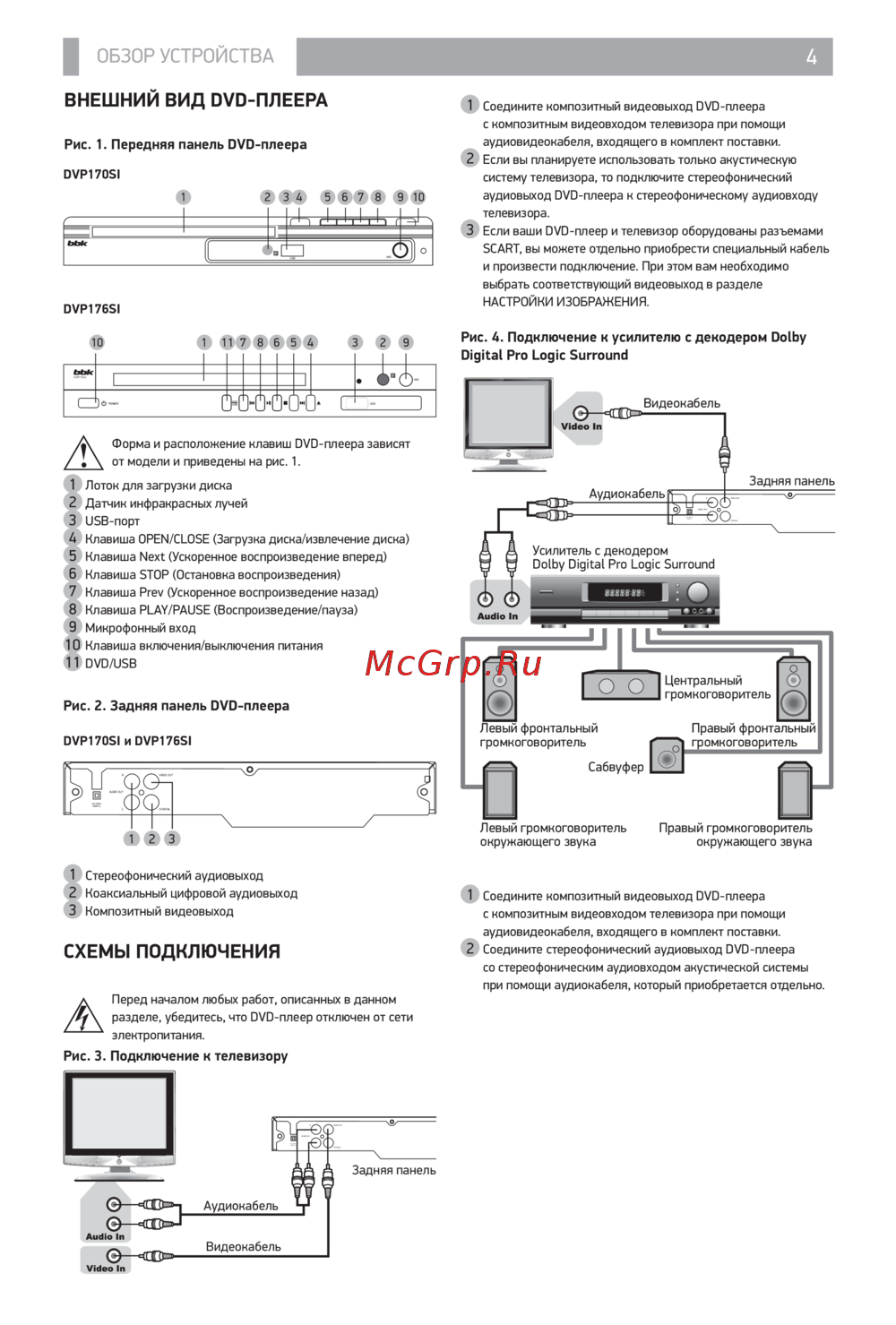

ОБЗОР УСТРОЙСТВА
4



MIC
USB
5
7
8
92
1
3 104 6

5
7
8
92
1
310 4611
MIC
DVP176SI
POWER USB
DVD
USB

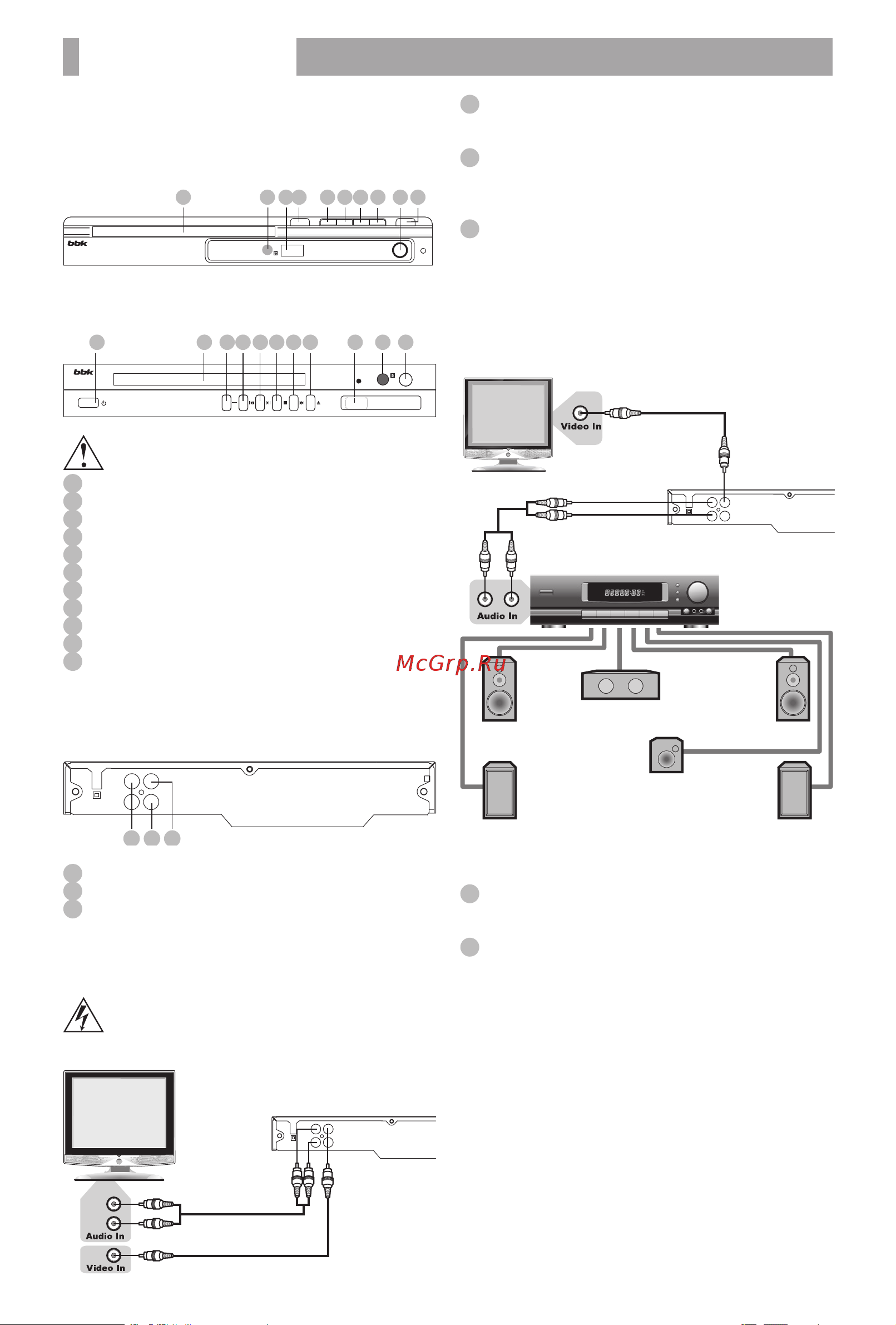

Форма и расположение клавиш DVD-плеера зависят
от модели и приведены на рис. 1.
1
Лоток для загрузки диска
2
Датчик инфракрасных лучей
3
USB-порт
4
Клавиша OPEN/CLOSE (Загрузка диска/извлечение диска)
5
Клавиша Next (Ускоренное воспроизведение вперед)
6
Клавиша STOP (Остановка воспроизведения)
7
Клавишa Prev (Ускоренное воспроизведение назад)
8
Клавиша PLAY/PAUSE (Воспроизведение/пауза)
9
Микрофонный вход
10
Клавиша включения/выключения питания
11
DVD/USB


1 2 3
110-250 В~
50/60 Гц
R
L
VIDEO OUT
COAXIAL
AUDIO OUT
1
Стереофонический аудиовыход
2
Коаксиальный цифровой аудиовыход
3
Композитный видеовыход

Перед началом любых работ, описанных в данном
разделе, убедитесь, что DVD-плеер отключен от сети
электропитания.

Задняя панель
Аудиокабель
Видеокабель
110-250 В~
50/60 Гц
R
L
VIDEO OUT
COAXIAL
AUDIO OUT
1
Соедините композитный видеовыход DVD-плеера
с композитным видеовходом телевизора при помощи
аудиовидеокабеля, входящего в комплект поставки.
2
Если вы планируете использовать только акустическую
систему телевизора, то подключите стереофонический
аудиовыход DVD-плеера к стереофоническому аудиовходу
телевизора.
3
Если ваши DVD-плеер и телевизор оборудованы разъемами
SCART, вы можете отдельно приобрести специальный кабель
и произвести подключение. При этом вам необходимо
выбрать соответствующий видеовыход в разделе
НАСТРОЙКИ ИЗОБРАЖЕНИЯ.


Аудиокабель
Видеокабель
Задняя панель
Усилитель с декодером
Dolby Digital Pro Logic Surround
Центральный
громкоговоритель
Левый фронтальный
громкоговоритель
Правый фронтальный
громкоговоритель
Сабвуфер
Левый громкоговоритель
окружающего звука
Правый громкоговоритель
окружающего звука
110-250 В~
50/60 Гц
R
L
VIDEO OUT
COAXIAL
AUDIO OUT
1
Соедините композитный видеовыход DVD-плеера
с композитным видеовходом телевизора при помощи
аудиовидеокабеля, входящего в комплект поставки.
2
Соедините стереофонический аудиовыход DVD-плеера
со стереофоническим аудиовходом акустической системы
при помощи аудиокабеля, который приобретается отдельно.
