Primera PHP-1010-MWT [6/16] Панель управления

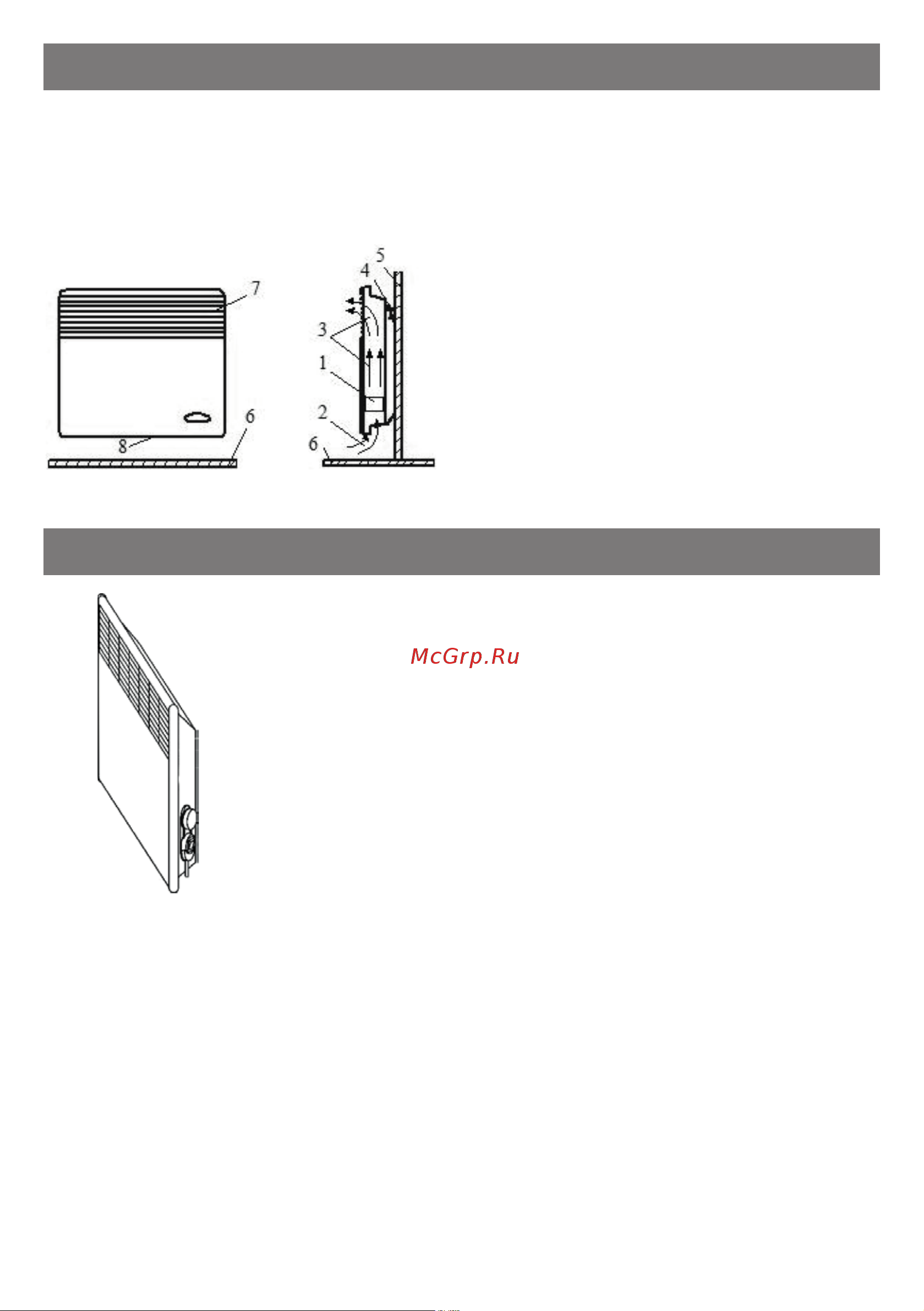

УСТРОЙСТВО ПРИБОРА

1. нагревательный элемент

2. холодный воздух

3. тёплый воздух

4. кронштейн для установки

конвектора на стене

5. стена

6. пол

7. воздуховыпускная решётка

8. воздухозаборная решётка

1. ручка термостата

2. клавиша выключателя или

клавиши ступенчатого регулятора

мощности.

рис.1

рис.2

ПАНЕЛЬ УПРАВЛЕНИЯ

Принцип действия конвектора показан на рисунке 1.

Нагревательный элемент 1 нагревает холодный воздух 2, который поступает в конвектор через

отверстия в воздухозаборной решётке 8. Поток тёплого воздуха 3 за счёт естественной конвекции

поднимается вверх, выходит через отверстия в воздуховыпускной решётке 7 и нагревает воздух

в помещении.
